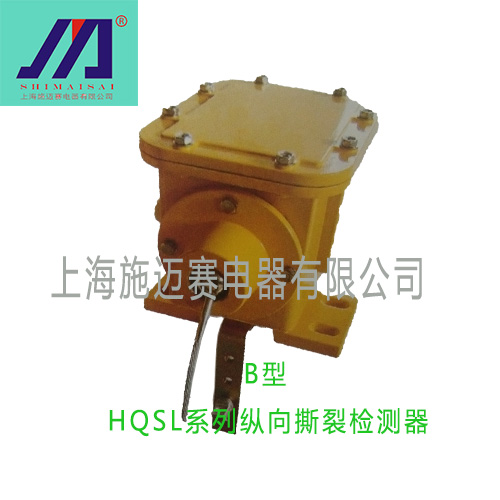

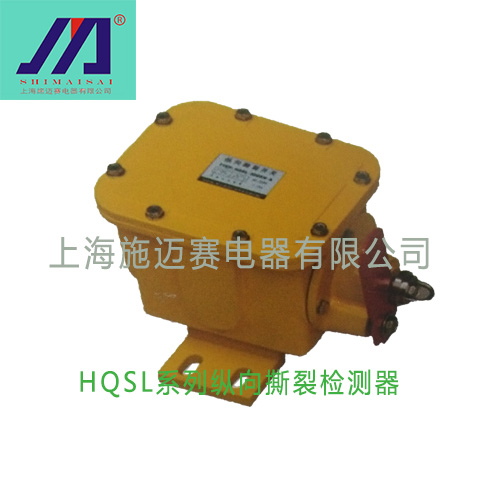

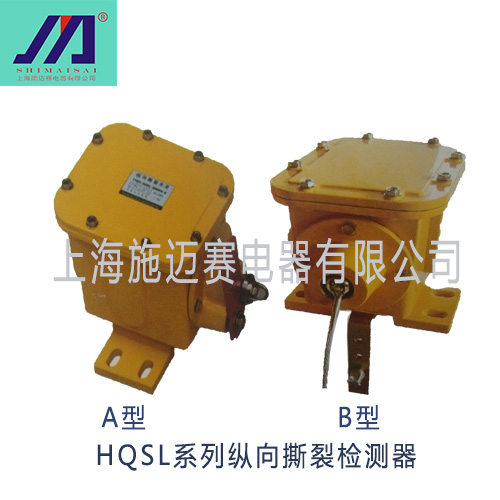

施迈赛HQSL系列纵向撕裂检测器

概述

在输送带出现由于撕裂、戳破、交界处损坏或利物凸出时，撕裂开关能给监视人员提供报警信号或关闭输送机。撕裂开关成对安装在传送带两侧，由两段乙烯外套的航空钢丝绳连接起来。航空钢丝绳的一端固定在支撑托架上；另一端连接在撕裂开关的拉环上，两段航空钢丝绳在传送带下形成一个监控面，当物体或撕裂的皮带悬吊下来、扫落到航空钢丝绳时，航空钢丝绳拉动撕裂开关拉环使其动作，撕裂开关发出报警信号或停机信号。

技术参数

环境温度：-30℃+60℃

相对湿度：不大于85%

触点容量：AC380V/5A

防护等级：IP65

动作力：＞5kg

可靠性：＞1000000次

触点容量：2个HQJ-15GW32-C型微动开关

外形尺寸：

安装与使用

开关平衡地安装在机架固定支架上

将开关以对的形式安装在胶带两侧，用钢丝绳将两个开关拉环连接，并用吊环使钢丝绳的走式与胶带平行。

拉绳动作力应适宜，以确保开关可靠复位。

一条胶带可安装多对开关。
