施迈赛HQLL系列料流检测控制器

HQLL-A型料流检测装置采用载有式检测，运行中的胶带加载后，胶带下沉，安装在胶带下面的检测触轮受压并通过杠杆传动使机内微动开关动作，输出开关信号，实现了检测功能。HQLL-B型料流检测装置采用下垂链球与物料接触的检测方式，当胶带运送物料时，物料推动球并带动摆臂向一侧偏移，若偏移角度大于20°时，内部开关动作，输出一组开关信号。HQLL-C型料流检测装置工作原理与HQLL-B型相同。

使用环境与使用安装：本套装置适宜在环境温度-25℃--+55℃，相对湿度不大于85%的环境下保持正常工作。HQLL-A型安装在胶带下，而且应安装在下沉量最大的部位，保持无载荷时，胶带与触轮保持轻接触，是比较简便易推广的商品，HQLL-B型及HQLL-C型均采用门式支架安装，适用于胶带较宽，带速较高的输送机。将检测头固定于横梁上，链球或扫把与物料相接触，链球或扫把高度可视现场情况而定，本开关转换角度为20℃，对有倾角的胶带机可适当调整安装角度。对于单壁式安装，可参照门式安装方法。

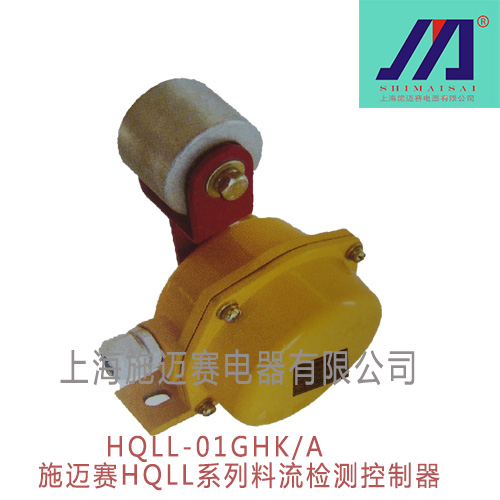

HQLL-01GHK/A  动作角度：20° 触点数量：1常开1常闭 触点容量：AC:90-380V 15A IP65

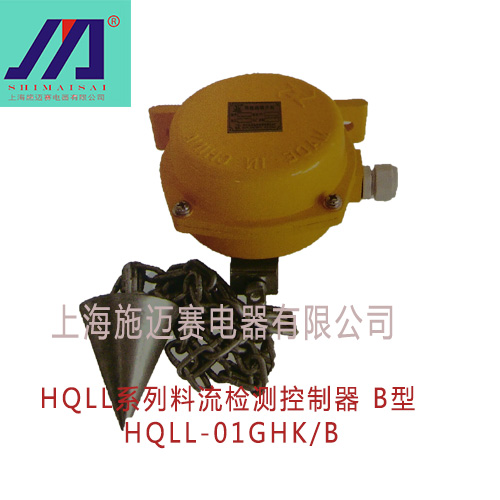

HQLL-01GHK/B  动作角度：20° 触点数量：1常开1常闭 触点容量：AC:90-380V 15A IP65

HQLL-01GHK/C  动作角度：20° 触点数量：1常开1常闭 触点容量：AC:90-380V 15A IP65
