产品信息：
型号：CH340R、CH340G、CH340T
封装：SOP16、SSOP20
批号：15+
品牌：CHENMKO

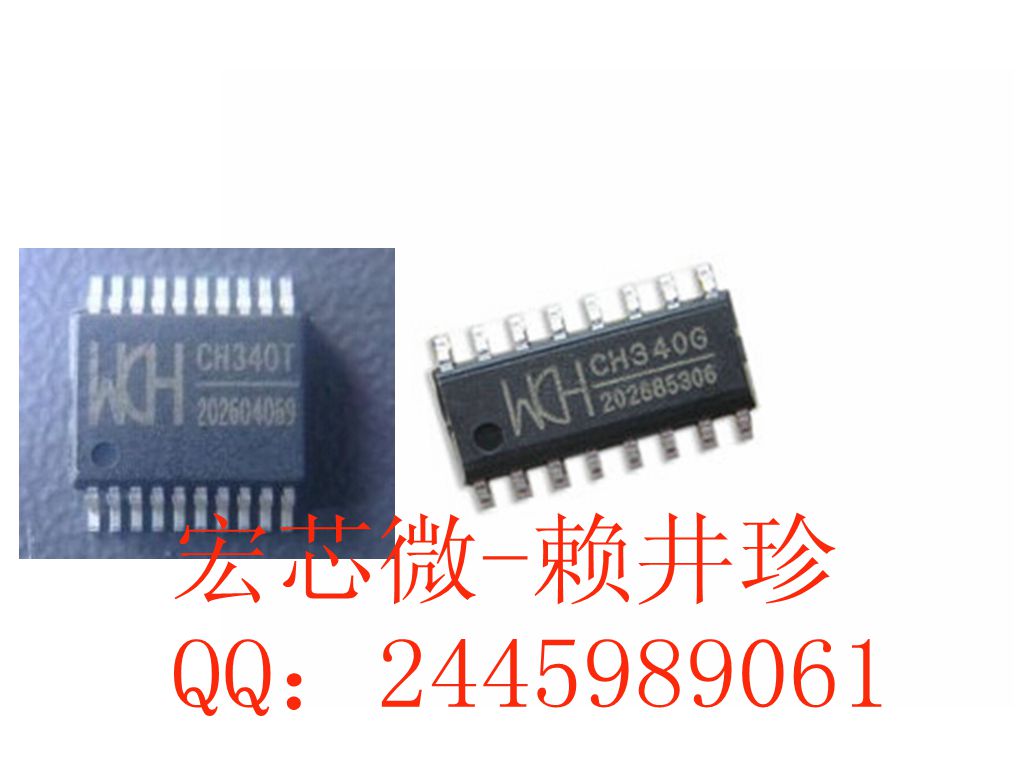

CH340 USB转接口IC
CH340是一个USB总线的转接芯片，实现USB转接口、USB转LRDA红外或者USB转打印口。在串口方式下，CH340提供重用的MODEN联络信号，用于为计算机拓展异步串口，或者将普通的串口设备直接升级到USC总线。在红外的方式下，CH340外加红外收发器即可构成USB红外线适配器，实现SIR红外通讯。

特点：
1.全速USB设备接口，兼容USB V2.0，外围元器件只需要晶体和电容。
2.仿真标准串口，用于升级原串口外围设备，或者通过USB增加额外串口。
3.计算机端WINOOWs操作系统下的串口应用程序完全兼容，无需修改。
4.硬件全双工串口，内置收发缓冲区，支持通讯波特率50bps-2mbps。
5.支持常用的MODEN联络信号RTS, DTR, DCD, RI, DSR, CTS.
6.通过外加电平转换器件，提供RS232, RS485，RS422等接口。
7.支持LRDA规范SIR红外通讯，支持波特率2400bps到115200bps。
8.软件兼容CH341，可以直接使用CH341的驱动程序。
9.支持5V的电源电压和3.3电源电压。
10.提供SSOP-20和SSOP-16无铅封装，兼容RoHs。

功能说明：
CH340芯片内置了USB上拉电阻，UD+和UD-引脚应该直接连接到USB总线上，也内置了电源上电复位电路。
CH340芯片正常工作需要外部向X1引脚提供12MHZ的时钟信号。一般情况下，时钟信号有CH340内置的反相器通过晶体稳频震荡产生。外围电路只需要在X1和X0引脚之间连接一个12MHZ的晶体，并且分别为X1和X0引脚对地连接振荡电容。
CH340芯片支持5V电源电压或者3.3V电源电压。当使用5V工作电压时，CH340芯片的VCC引脚输入外部5V电源，并且V3引脚应该外接容量为4700PF或者0.01UF的电源退耦电容，当使用3.3V工作电压时，CH340芯片的V3引脚应该与VCC引脚相连接，同时输入外部的3.3V电源，并且与CH340芯片相连接的其他电路的工作电压不能超过3.3V。
CH340自动支持USB设备挂起以节约功耗，NOS#引脚为抵电平时将禁止USB设备挂起。
异步串口方式下CH340芯片的引脚包括：数据传输引脚、MODEN联络信号引脚、辅助引脚。
