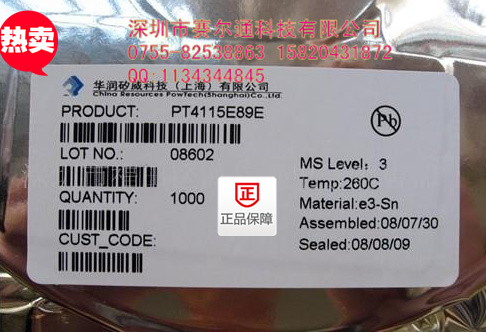

型号：PT4115  品牌：POWTECH 封装：SOT89-5 全新原装大量现货库存 量大价优！

欢迎来电咨询：
深圳市赛尔通科技有限公司
电 话：0755-82538863
手 机：15820431872
传 真：0755-82535856
Q  Q: 1134344845
联系人：朱小姐
地址：深圳市福田区华强电子世界三期5C123(原佳和大厦）
本公司为一般纳税人，可开17%增值税票


中文名 PT4115 性    质 降压恒流源 最大电流 1.2安培 特    点 过温保护功能
目录
1 基本参数
2 PT4115特点
3 引脚功能
4 PT4115原装代理商
基本参数编辑
PT4115采用SOT89-5封装和ESOP8封装。PT4115是一款连续电感电流导通模式的降压恒流源，用于驱动一颗或多颗串联LED。PT4115输出电流可调，最大可达1.2安培。根据不同的输入电压和外部器件，PT4115可以驱动高达数十瓦的LED。PT4115内置功率开关，采用高端电流采样设置LED平均电流，并通过DIM引脚可以接受模拟调光和很宽范围的PWM调光。当DIM的电压低于0.3伏时，功率开关关断，PT4115进入极低工作电流的待机状态。
PT4115特点编辑
1：电感越大，工作频率越低，恒流效果越好。
2：输出电流越大，需要电感值越小。电感选择方便。
3：输出电压越高，效率越高，3 颗 1W 串联比 1 颗 3W效率高。
4：内部含有过温保护功能，外部可设计过温保护电路，对LED有双重保护。[1]
引脚功能编辑
① SW： 功率开关的漏端。

② GND：信号和功率地。
③ DIM：开关使能、模拟和PWM和调光端。
④ CSN：电流采样端，采样电阻接在 CSN 和 VIN 端之间。
⑤ VIN：电源输入端，必须就近接旁路电容。
⑥ Exposed PAD：散热端，内部接地，贴在 PCB 上减少热阻。[1]
PT4115原装代理商编辑
（百盛新纪元半导体）
电源电压：-0.3~45V
功率开关的漏端：-0.3~45V
电流采样端（相对VIN）：+0.3 ~（-6）V[2]
