型號

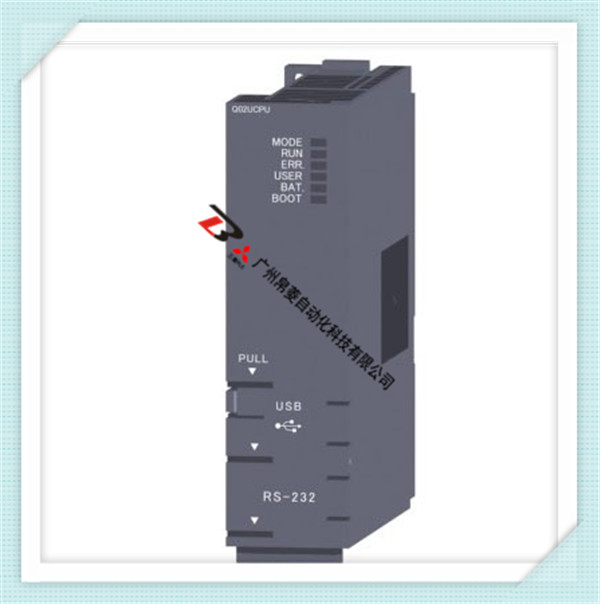

Q02UCPU
掃描方式
來回掃描方式
I/O控制方式
結束再生方式
程式語言
順序控制語言
階梯圖、步進階梯(SFC)、功能區塊(FB)、結構敘述(ST)
執行速度
基本指令
LD X0
40ns
MOV D0 D1
80ns
固定掃描時間
0.5～2000ms(以0.5ms為單位)
程式容量
20k 位址 (80K bytes)
記憶體容量
程式記憶體(0)
80K bytes
內建ROM(4)
512K bytes
可儲存的最大檔案數
程式記憶體
64
內建ROM
287
程式記憶體可寫入資料的次數
最多10萬次
內建ROM可寫入資料的次數
最多10萬次
輸出/輸入點的編號
8192點(X/Y0~1FFF)
實際輸出入點數
2048點(X/Y0~7FF)
元件點數
輔助繼電器[M]
8192點(M0~M8191)(可變更)
閂鎖繼電器[L]
8192點(L0~L8191)(可變更)
網路繼電器[B]
8192點(B0~B8191)(可變更)
計時器[T]
2048點 (T0~2047)
(可變更)(低速計時器及高速計時器合計2048點)
停保計時器[ST]
出廠值為0點
(可變更)。
計數器[C]
一般計數器1024點 (C 0~1023)
(可變更)
資料暫存器[D]
12288點 (D0~12287) (可變更)
網路暫存器[W]
8192點(W0~W1FFF)(可變更)
警報點[F]
2048點 (F0~2047) (可變更)
先頭繼電器[V]
2048點 (V0~2047) (可變更)
網路特殊繼電器 [SB]
2048點 (SB 0~2047) (可變更)
網路特殊暫存器 [SW]
2048點 (SW 0~2047) (可變更)
步進點[S]
8192點(S0~S8191)
間接暫存器/一般用[Z]
20點(Z0~Z19)
指標[P]
4096點(P0~P4095)
中斷插入指標[I]
256點 (I 0~I255)
特殊補助繼電器 [SM]
2048點 (SM 0~2047)
特殊暫存器 [SD]
2048點 (SD 0~2047)
函數輸入 [FX]
16點 (FX 0~F)
函數輸出 [FY]
16點 (FY 0~F)
函數暫存器 [FD]
5點 (FD 0~4)
網路直接元件
可直接讀寫CC-Link
IE及MELSECNET/H網路的直接元件
特殊模組BFM直接元件
可直接讀寫特殊模組BFM內容的直接元件
停電保持範圍
L0 ~ 8191 (出廠值)
RUN/PAUSE外部接點
RUN及PAUSE可透過參數設定來指定外部的輸入端(X0~1FFF)
萬年曆時鐘
可顯示 年, 月, 日, 時, 分, 秒
瞬時停電容許時間
與所使用的電源模組有關
DC5V消耗電流
0.23A
尺寸
98(H)×274(W)×893(D)
[mm]
重量
0.20kg
联系人：安琪
联系方式：18565339921
QQ：2853789672
(點圖看大圖)
Q02UCPU概要介紹
規格一覽
低速計時器及高速計時器使用不同的指令來指定。
低速計時器及高速計時器的計時單位由參數來指定。
低速計時器：1
~ 1000ms, 最小1ms為單位，初始值為100ms。
高速計時器：0.1 ~ 100.0ms,
最小0.1ms為單位，初始值為10.0ms。
停保低速計時器及高速計時器使用不同的指令來指定。
停保低速計時器及高速計時器的計時單位由參數來指定。
停保低速計時器：1 ~
1000ms, 最小1ms為單位，初始值為100ms。
停保高速計時器：0.1 ~ 100.0ms,
最小0.1ms為單位，初始值為10.0ms。
中斷插入計數器：最多256點 (出廠值為0點，可使用參數變更)
擴充資料暫存器[D]
出廠值為0，可透過參數設定來規畫
擴充網路暫存器[W]
出廠值為0，可透過參數設定來規畫
I28 ~
I31的中段插入間隔時間可透由參數設定來變更。 (0.5 ~ 1000ms，單位：0.5ms)
出廠值 I28：100ms, I29：40ms,
I30：20ms, I31：10ms
指定形式：J□□\X□□, J□□\Y□□, J□□\W□□, J□□\B□□, J□□\SW□□,
J□□\SB□□
指定形式：U□□\G□□
(B, F, V, T, ST,
C, D及W都可透過參數設定來定義各自的停電保持範圍)
尺寸圖
