膜电阻器封装功率和尺寸

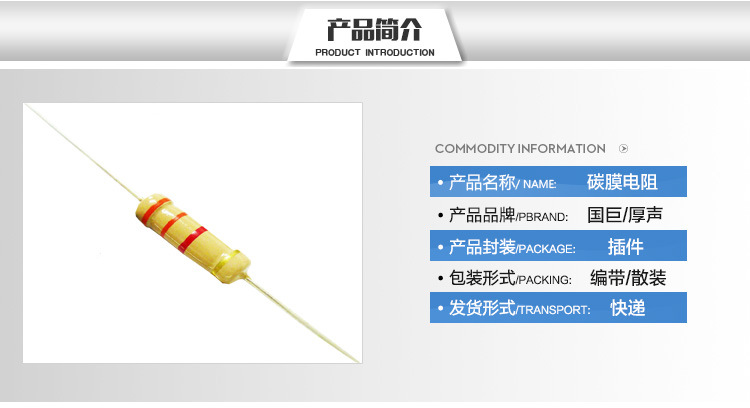

碳膜电阻器简述
碳膜电阻器是膜式电阻器(Film Resistors)中的一种。它是采用高温真空镀膜技术将碳紧密附在瓷棒表面形成碳膜，然后加适当接头切割，并在其表面涂上环氧树脂密封保护而成的。由于它是引线式电阻，方便手工安装及维修，而且也是引线电阻中价格最便宜的，如今多用在一些如电源、适配器之类低价值的低端产品或早期设计的产品中。

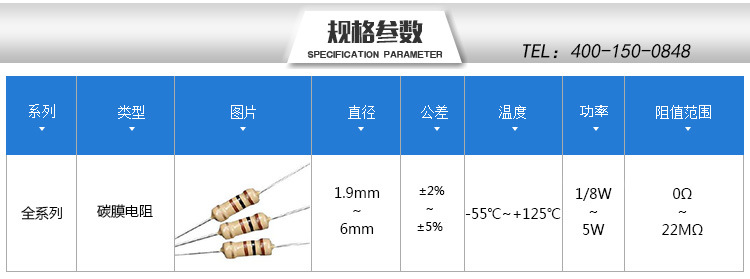

碳膜电阻器特性
工作温度范围：-55℃～+155℃
精度：2% 5%
阻值范围：1Ω～10MΩ
标称阻值：E-96
极限电压高
极好的长期稳定性
价格低
包装方式有带装、散装
工作温度范围：-55℃～+155℃
精度：2% 5%
阻值范围：1Ω～10MΩ
标称阻值：E-96
极限电压高
极好的长期稳定性
价格低
包装方式有带装、散装

碳膜电阻器功率和尺寸

风华贴片电阻（http://www.goodonecn.com/products/dianrong/Fenghua/）

单位：mm(毫米) 功率 L ФD H Фd 1/6W 3.4±0.3 1.9±0.2 28±2.0 0.5±0.05 1/4W 6.3±0.5 2.4±0.2 28±2.0 0.6±0.05 1/2W 9.0±0.5 3.3±0.3 26±2.0 0.6±0.05 1W 11.5±1 4.5±0.5 35±2.0 0.8±0.05 2W 15.5±1 5.0±0.5 33±2.0 0.8±0.05
