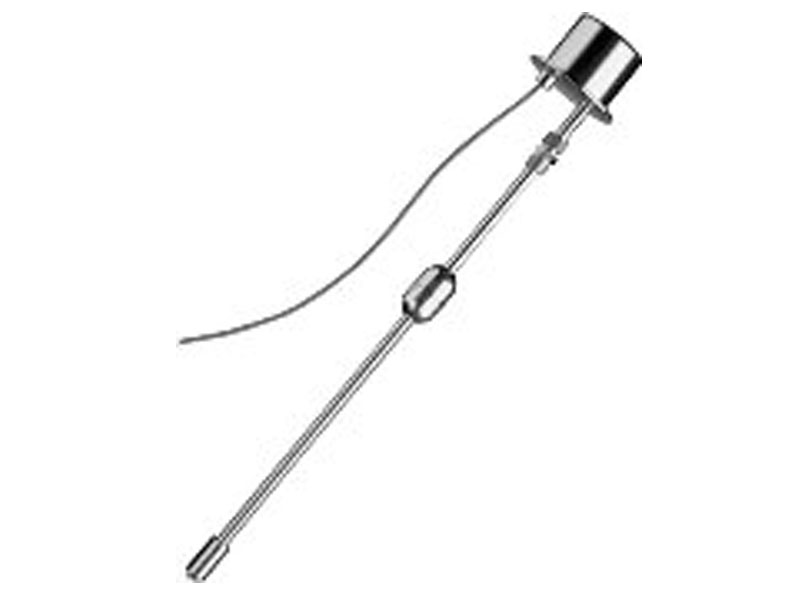

一、介绍
特点
高精度和高重复性
本质安全认证
全316L不锈钢部件
二、技术参数
参数
规格
输出
测量参数
液面或界面
输出
4~20mA带HART
测量范围
451 ~ 5486mm
非线性
0.020% F.S.或0.794mm 以较大值为准
重复性
满量程0.005%或0.127mm以较大值为准
传感器工作温度
-34℃ ~ +120℃
电子部分
输入电压
10.5 ~ +36.1VDC
反极性保护
串联二极管
瞬时保护
阶段1: 线到地保护；2500A尖峰（8/20us）
阶段2: 线到线和线到地保护；1500W尖峰（10/1000us）
标定
零点标定
有效长度内的任一点
满量程标定
从零点起≥152mm
湿度
0 – 100% R.H.，非冷凝
电子头工作温度
-34 ~ +71℃
环境
容器压力
依赖所选浮子承受的压力, 硬管可达6.89Mpa
材料
316不锈钢；
现场安装
安装方式
3/4英寸NPT可调节安装或是法兰安装
连线
2线制连接，屏蔽电缆或是成对的扭绞螺纹接线端通过3/4NPT导管连接。
防爆认证
FM和CSA
本安：Ⅰ级，1区 A B C D E F G组
中国国家级认证
国家级仪器仪表监督检验站NEPSI本安：Exia ⅡCT4
三、选型
序号
解释
备注
1-5
型号 = MC420
6-8
订货长度 = 3位数字
标准范围：457mm至5486mm
代码 长度
018 = 457mm( 18in)
020 = 508mm( 20in)
024 = 610mm( 24in)
036 = 914mm( 36in)
048 = 1219mm( 48in)
060 = 1524mm( 60in)
072 = 1829mm( 72in)
084 = 2134mm( 84in)
096 = 2438mm( 96in)
108 = 2743mm(108in)
代码 长度
120 = 3048mm(120in)
132 = 3353mm(132in)
144 = 3658mm(144in)
156 = 3962mm(156in)
168 = 4267mm(168in)
180 = 4572mm(180in)
192 = 4877mm(192in)
204 = 5182mm(204in)
216 = 5486mm(216in)
9-10
00 = 标准浮子
F0 = 非标准浮子
T0 = 标准浮子和不锈钢标签
FT = 非标准浮子和不锈钢标签
标配附件：
名称
型号
材料
外径
（mm）
内径
（mm）
高度
（mm）
耐压（Mpa）
耐温
（℃）
密度
(g/cm3)
液位浮子
251981-1
316L
47.0
17.8
76.5
2.81
149
0.67
注：
1、标配液位浮子1个。
2、如标配浮子不能满足，请另行选配浮子，详见《浮子选型》。
四、结构及安装
五、接布线
线缆选择：2芯屏蔽双绞线缆，不低于0.75mm2
六、调试
使用磁棒调节零点与满量程输出位置
在液位仪表壳的底部有“Z”和“S”的指示位置，“Z”是零点设置、“S”是满量程设置。利用MTS公司随机提供设置磁棒（附说明卡）设置：
零点设置
n
n 用磁棒轻触“Z”点后迅速离开
n 再用磁棒轻触“Z”点并保持3秒钟，零点设置即完成
满量程设置
n 将浮子放置于所设的量程位置
n 用磁棒轻触“S”点后迅速离开
n 再用磁棒轻触“S”点并保持3秒钟，满量程设置即完成
4-20mA输出带HART
无需定期维护
应用
过程控制
配料罐
燃料及溶剂
有机化工
清洁剂
润滑油
界面测量
市场
水处理
化工过程控制
石油化工
将浮子放置于所设的零点位置
