友情提示：最近假电池在市场活动猖獗，假电池由于生产技术质量等不达标，会对您的设备造成不可估量的损坏直接影响电源负载等设备寿命，另外放电不均匀，还会对一些机密仪表仪器造成不同程度的损害，有时甚至会发生爆炸，造成不堪设想的后果，所以采购电池时一定要注意！！！！买电池不是买的便宜而是质量，不怕货比货就怕您拿假电池的价格和原厂正品价格相比，在我公司购买电池我公司可以为您提供电池的原厂证明、厂家指定代理权，望广大客户在购买电池时一定要慎重。

------------------------------------------------------------------------------------------------
北京恒鹏盛祥科技有限公司是 冠军蓄电池电源有限公司授权的高级代理商，享有“现货供应，金牌特价”的特权，是华北地区唯一享有特权机构，不仅价格享有优惠，而且长期保持现货供应，并有厂家精心培养的一条龙服务团队，因此，受到国内外数百家大型知名企业一致好评，建立了长期合作关系，恒鹏盛祥-----冠军蓄电池代理商是您理想的选择！

------------------------------------------------------------------------------------------------
联系人：杨江 联系电话：13810988183 客服QQ:292083340。我司代理蓄电池产品，；如需详细了解更多蓄电池技术参数及规格，请通过以上的联系方式联系我；我们公司还设有经验丰富的工程师团队；对一些疑难解答和方案设计都有着多年的经验。欢迎致电，我们将热诚为你服务！！！
-----------------------------------------------------------------------------------------------

免维护的专业设计
采用高可靠的专业阀控密封式设计，有效确保电池不漏（渗）液、无酸雾、不腐蚀，并在充电时产生的气体基本被吸收还原成电解液，在使用时无需加水、补液和测量电解液比重。
二、整流柜设计 采用主流的LLC谐振软开关整流器电路，充电效率大于96%。输入总谐波畸变小于 5%。整流柜的作用是补充电池化成过程中的电量损耗。当放电能量大于充电能量时，母线电压会升高，母线会对贮...

二、整流柜设计

采用主流的LLC谐振软开关整流器电路，充电效率大于96%。输入总谐波畸变小于 5%。整流柜的作用是补充电池化成过程中的电量损耗。当放电能量大于充电能量时，母线电压会升高，母线会对贮能电池组进行充电。当充电能量大于放电能量时，母线电压会降低，整流器吸收电网能量以维持母线电压稳定。其拓扑结构如图2所示。



其拓扑为LLC谐振全桥 Vin为交流电整流(三相无源PFC)或经PFC(功率因数校正)后电压

T1、T2、T3、T4为MOSFET Lr为谐振电感 Cr为谐振电容 D5、D6为高频整流二极管 Cf为滤波电容。

三、化成模块(双向DC/DC)

结构如图3所示。包括双向DC/DC模块。第一级采用隔离式半桥变换结构，利用变压器对高压侧与低压侧进行隔离，开关管V1,V2,V3,V4采用固定脉冲控制，实现从400V母线电压和15V中间电压进行变换，第二级采用非隔离式Buckboost 变换器构成，开关管V5,V6采用闭环闭环控制，实现15V中间电压和3V锂电池电压之间进行二次变换。



1.升压工作模式

电池侧3V电压，经C11滤波后，送至由V6、V5、L1、C0构成BOOST升压变换器，BOOST变换器将电压从3V升至15V, 调节送到TG6的脉冲占空比，可以实现调节输出电压;由第一级变换器升压至15V的电压经C3、C4分压， 送至半桥变换器，给固定脉冲至TG3和TG4 , 使开关管V3、V4工作在开关状态，经变压器升压至200V，由D1、D2 以及C1、C2构成全波倍压整流电路，将输出电压稳定在400 V。

升压变换时输入电压与输出电压关系式：



式中：N1变压器高压侧匝数; N2变压器低压侧匝数;Vb电池电压; D2 开关管V6的输入脉冲占空比。

2.降压工作模式

母线侧输入电压400 V，经C1和C2分压，上下桥臂输入电压为200 V。控制器将固定脉冲送至TG1和TG2，使开关管V1， V2工作在开关状态。由D3、D4构成全波整流电路，经C0滤波，使电压从400V降至24V;闭环控制器输出PWM 信号，送至开关管V5 , 使V5、D6、L1、C11构成BUCK降压变换器，将电压从24V降至3V。调节输入开关管V5 的驱动波形占空比，可以调节输出电压。降压变换时输入电压与输出电压关系式：



式中：N1变压器高压侧匝数，N2变压器低压侧匝数，V400高压侧输入电压，D1 开关管V5的输入脉冲占空比。

3.化成模块(双向DC/DC)控制策略

为了完成对锂电池的管理与监控，本设计的双向DC/DC变换器以MCU为核心控制器件。对各个开关管的控制、锂电池电流、电压，温度测量、上位机通信、电量计量等功能，硬件结构如图4所示。



控制电路采用电流闭环和电压限定控制方法，利用高精度霍尔电流传感器测量电池充电电流，与电流给定信号(CPU系统给出)一起经电流PI 调节器和驱动电路，控制开关管导通与关断。由于PI调节器可以实现无差调节，从而实现电池充电电流的恒定。为防止锂电池充电可能出现的过充影响电池的性能，控制电路加入了电压限制环节，使得电压达到限制电压时减小充电电流。

四、集中式计算机控制系统

为了实现上位机与化成通道的实时通讯 ,两者通过CAN总线进行通信。

上位机采用了PC机，并配置了一块ISA结构的双端口CAN接口卡。选用 PC机，有如下好处： PC机上面有多条扩展槽，利用局域网络通讯卡 ,使得该系统很容易与其他生产管理部门联网 ,便于统一调度和管理。另外,选用 PC 机还可以充分利用现有的软件工具和开发环境 ,方便快捷地设计功能丰富的软件。上位机的作用是： (1)将需要的各种参数发送给化成通道; (2)对化成的工作过程进行干预;(3)接收化成通道发回的工作状态数据;(4)如果工艺流程改变 ,把改变后的流程下载到化成通道;(5)实时显示化成曲线等。

五、结论

本方案设计交付使用的电池化成系统，充放电电流100A，系统工作稳定，充电时整机效率92%，放电时整机效率 90%。循环效率82.8%。按照常规的化成系统计算，充电效率为80%。放电为直接功率电阻耗能0%。综合效率为-125%。本系统比传统的化成系统节能727%。实际工作中释放的热量很少，大大的降低了车间的温度，改善了作业环境。并为企业节省了能源开支。整个化成过程中 ,可以做到对充放电电流、 电池电压、 电池内阻、电池温度、 环境温度、 充电/放电时间进行实时监控和自动控制 ,并可以绘制电流/电压的实时曲线和每节电池的柱状图等。由于本系统采用了软件集中式管理，大大降低了员工的作业强度，提高了对锂电池化成的效率

超长的使用寿命
独有配方的板栅和合金设计，有效抵抗极板腐蚀；卓越的大电流放电特性，可靠的快速充电性能，优越的深度放电恢复能力，确保电池的使用寿命。浮充设计寿命可达6年以上。

极小的自放电电流
采用优质高纯度材料设计，自放电电流极小，自放电所造成的容量损失每月小于4％，减轻客户电池存储时的维护工作。

极宽的工作温度范围
电池可以在-20℃～+50℃甚至更宽范围的温度条件下工作，电池的内阻比常规电池小的多，在-20℃～+50℃的温度范围内进行大电流放电，其输出功率比同规格的传统式开口电池高。

良好的批量一致性
领先的设计技术和100％气密性、电压、容量和安全性能检验，保证了大批量生产的电池具有良好的一致性，特别适合于需要多节电池串联使用的场合，例如UPS电源后备电池组、逆变器后备电池组等。

合理的安装和结构设计

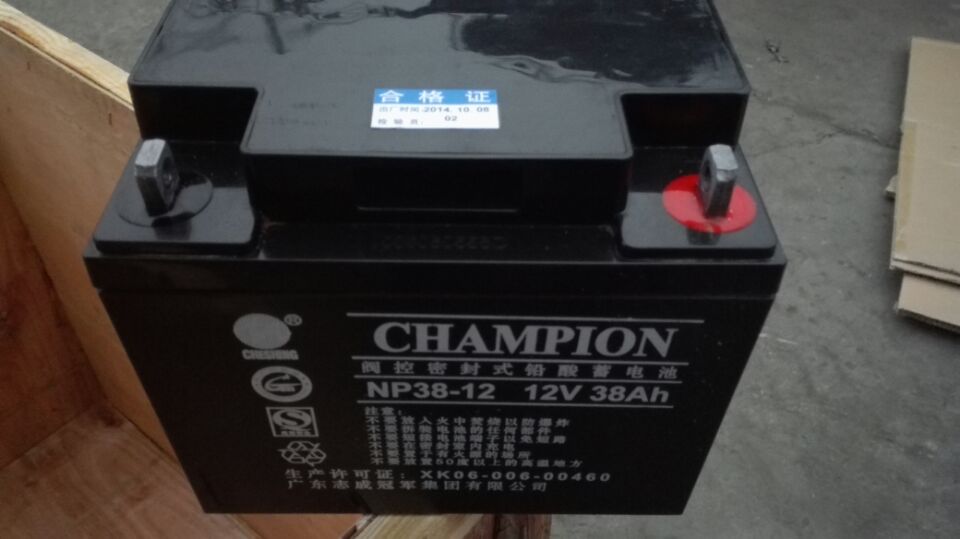

最新国际化的极柱设计和紧凑的整体结构设计，方便安装和拆卸，易于维护，大大节省用户成本。广东志成冠军蓄电池NP系列产品驻京授权经销商

蓄电池应用领域与分类：
◆　免维护无须补液；　　　　　　　　　　● UPS不间断电源；
◆　内阻小，大电流放电性能好；　　　　　● 消防备用电源；
◆　适应温度广；　　　　　　　　　　　　● 安全防护报警系统；
◆　自放电小；　　　　　　　　　　　　　● 应急照明系统；
◆　使用寿命长；　　　　　　　　　　　　● 电力，邮电通信系统；
◆　荷电出厂，使用方便；　　　　　　　　● 电子仪器仪表；
◆　安全防爆；　　　　　　　　　　　　　● 电动工具,电动玩具；
◆　独特配方，深放电恢复性能好；　　　　● 便携式电子设备；
◆　无游离电解液，侧倒仍能使用；　　　　● 摄影器材；
◆　产品通过CE,ROHS认证,所有电池　　　　● 太阳能、风能发电系统；
符合国家标准。　　　　　　　　　　　● 巡逻自行车、红绿警示灯等。

志成冠军主要参数;

蓄电池特点

安全性能好
》贫液式设计，电池内的电解液全部被极板和超细玻璃纤维隔板吸附，电池内部无自由流动的电解液，在正常使用情况下无电解液漏出，侧倒90度安装也可正常使用。
》阀控密封式结构，当电池内气压偶尔偏高时，可通过安全阀的自动开启，泄掉压力，保证安全，内部产生可燃爆性气体聚集少，达不到燃爆浓度，防爆性能极佳。
免维护性能
》利用阴极吸收式密封免维护原理，气体密封复合效率超过95%，正常使用情况下失水极少，电池无需定期补液维护。
绿色环保
》正常充电下无酸雾，不污染机房环境、不腐蚀机房设备。
自放电小
》采用析气电位高的Pb-Ca-Sn合金，在20℃的干爽环境中放置半年，无需补电即可投入正常使用。
适用环境温度广
》－10℃～45℃可平稳运行。
耐大电流性能好
》紧装配工艺，内阻小，可进行3倍容量的放电电流放电3分钟（≤24Ah允许7分钟以上持续放电至终止电压）或6倍容量的放电电流放电5秒，电池无异常。
寿命长
》由于采用高纯原材料及长寿命配方、电池组一致性控制工艺，NP系列电池组正常浮充设计寿命可达7～10年（≥38Ah）。

电池组一致性好
》不计成本的保证电池组中的每一个电池具有相对一致的特性，确保在投入使用后长期的放电一致性和浮充一致性，不出现个别落后电池而拖垮整组电池。

①从源头的板栅、涂膏量的重量和厚度开始控制；
②总装前再逐片极板称重分级（≥38Ah的电池），确保每个单体中活性物质的量的相对一致性；
③定量精确注酸，四充三放化成制度，均衡电池性能；
④下线前对电池进行放电，进行容量和开路电压的一次配组；
⑤≥38Ah的电池出库前的静置期检测，经过7～15天的“时间考验”，出库时再100%检，能有效检出下线时难以检出的极个别疑虑电池；
⑥出库时依据电池的开路电压和内阻进行二次配组

在许多的电池使用场合都希望得知电池放电期间的剩余电量。因此，蓄电池监测装置的一个最重要功能是剩余电量（SOC）的计算。

目前的电池电量计算技术在蓄电池深度循环放电使用的场合发展日趋成熟，尤其是在锂离子 ( Li-ion ) 电池的应用，因为锂离子电池的充放电容量效率接近100%，与放电电流和工作温度的关系不大，因此，其智能化的技术相对简单。

阀控铅酸蓄电池（Valve Regulated Lead Acid Battery--VRLAB）电池的放电过程是一个动态非线性过程，对其放电过程的物理化学反应的研究有利于监测装置和算法的设计。

VRLA蓄电池的工作原理与传统蓄电池类似，其放电和充电的电极反应可以用双极硫酸盐理论。

铅在硫酸溶液中的阳极氧化，在一定条件下发生钝化，结果导致输出容量的降低，降低的程度依赖于放电时的温度、硫酸的浓度以及放电的电流密度。

放电过程中因为有结晶的存在，在高电流密度放电时，就意味着在很短的时间内有大量的铅离子转入溶液，而形成新的晶核需要有一个诱导时间，于是在这个短时间内就会形成较大的过饱和度，与电流密度相比，就能够形成数量较多的和尺寸较小的结晶核，从而导致生成致密的硫酸铅层而钝化。在预先有晶核存在的条件下，过饱和度与晶粒尺寸之间的关系仍遵守上述规律，与小晶体成平衡的溶液，其饱和度将大于大晶体成平衡的溶液。

---------------------------------------------------------------------------------------------------------

蓄电池售后服务：

1． 对售出的电池我们建立《顾客档案》，实行跟踪服务。

2． 电池售出后，实行随时电话跟踪，并执行每年至少一次的彻底巡检，并向顾客报告蓄电池使用情况，让顾客用的放心。

3． 发生顾客投诉时，一小时内提供解决方案。包括现场恢复方案及退货处理方案，直到顾客满意。宗旨是将客户的麻烦降到最小。

4． 正常情况下，退回电池在到货两周内出具检测报告，确属我司原因我司承担责任；非我司电池原因，我们出具相应报告，对顾客的使用加以指导

质保规则：
质量保证期限：视使用方法及使用客户，质保期为三年。
使用说明：铅酸蓄电池长时间放置三个月要为电池补充电量，放置半年让电池充放一次，达到一个循环;使用过 程中，切忌把电放干再充电，对电池影响很大，要 随用随充电，充满为止，但也不要过充、过放电。
包装：为纸箱，根据运输距离可打扎带，可打木箱。 纸箱包装：1只/箱，采用物流长途运输或两箱打一个包 装，节约运输费用。
运输：样品可采用快递方式，批 量货，可采用物流或客车， 部分地区根据长期经销商情况可采用代收款的方 式或预付30%--70%定金，余款代收的方式。
验收：不管采用哪种方式运输货物，请客户和收货人一定在承运单位当事人在场时当场查验收货，查看外包 装，是否破损，变形，是否沾水，小件可拿起来晃动，听听内部是否有配件脱落，用手捏一捏内部是否有 碎屑或裂缝等，确保我们的货物和产品安全到达目的地。若遇到不可抗因素，我们三方可协调解决运输问 题 。
供方责任：
38AH(含38AH)以上蓄电池，质保期为三年，三年出现任何非人为质量问题，免费更换全新的同品牌同型号规格的蓄电池.非人为质量问题包括：运输过程中造成的电池破损、鼓包、漏液、电池电压范围异常、接线端子变形等.
客户责任：
1.客户可凭我公司的采购合同编号，并提供破损蓄电池详细照片，客服通过验证后立即向客户免费派发指定型号的蓄电池.
2.客户在收到更换的全新蓄电池后，请立即将损坏的蓄电池发往供货公司.
亲爱的顾客，感谢您的关注与支持。为了我们能够更好的沟通和拥有愉快的交易，请购物前多花几分钟看看下面的文字，祝您购物愉快！
一：如何订货
①随身手机和QQ等 跟我们联系；
②或电话联系，把您的要求详细描述下！
二：订货前请联系客服
我们严格按照每一位客户的规格，数量及质量要求来发货；请广大客户在购买前能联系在线客服，协商好品牌型号事项。
三：关于价格
本司所有展视商品价格均为参考价，商品的实际价格问题需与我司商议！我司遵守量大从优的原则，给与优惠！
四：关于下单
具体收获方式可以协商。
五：关于发货
我们会在您付款后第一时间为您发货，按买家的支付先后顺序安排发出。发货打包我们都有专人严格检查商品的质量的，请放心定做。

郑重声明：本公司所售全部蓄电池保证是原厂原装正品，假一罚十，签订合同，并提供增值税发票，38AH以上出现非人为质量问题三年内免费更换同等型号的全新电池，请广大客户放心采购！

网页资源有限，电源解决方案，UPS电源/蓄电池具体型号报价，技术咨询
电力电子技术在电力传输系统及在高压电器中的应用已十分广泛，已经显示出它越来越重要的作用。这里所说的“高压”应在6KV以上。

电力电子技术在电力传输系统及在高压电器中的应用已十分广泛，已经显示出它越来越重要的作用。这里所说的“高压”应在6KV以上。

主要应用领域为：

1、高压交、直流输电;

2、静止型动态无功补偿装置SVC;

3、高压电机软启动;

4、高压直流电源及高压变频;

一、高压交、直流输电

现代电子技术、控制技术、计算机技术等与传统电力技术的融合产生了发展前景广阔的电力电子技术。电力电子技术在高压直流输电(HVDC)、静止无功补偿器(SVC)等领域已有广泛的应用。八十年代后期，为了充分利用已有的输电设备、有效地控制系统潮流分布、提高对电力系统稳定性的控制能力，提出了‘灵活交流输电技术(FACTS)’并得到了很快发展，FACTS装置的目的都是通过利用大功率电力电子器件的快速响应能力，实现对电压、有功潮流、无功潮流等的平滑控制，从而在不影响系统稳定性的前提下，提高系统传输功率能力，改善电压质量，达到最大可用性、最小损耗、最小环境压力、最小投资和最短的建设周期的目标。可控串补(TCSC)、新型无功发生器(STATCOM)、统一潮流控制器(UPFC)等工业样机相继投运。九十年代中期，为解决日益突出的电能质量问题，国外又提出了‘定制电力(Custom Power)’技术，即把电力电子技术用在配电领域。属于这类技术的新型电力设备，如配电用新型静止无功补偿器(DSTATCOM)、动态电压恢复器(DVR)、静止开关(SSB)等也相继投运。我国对电力电子技术的研究经过40多年的努力，特别是近十多年的迅速发展，在部分领域已经初步形成了分析研究、试验仿真、设备制造、系统集成的能力，但整体技术与国际先进水平相比还有较大的差距。

我国电网现状迫切需要上述各项技术，因为：

⑴ 我国电网面临的主要问题应该是大幅度提高电网的大容量、远距离输电能力。其次，要增强电网的安全可靠性以及改善电能质量;再次，经济性和环境问题。然而，当前要实现大规模输电面临诸多技术困难;大区电网强互联的格局尚未形成;电网建设滞后，瓶颈增多，威胁电网安全;取得线路走廊和变电站站址日益困难。这些已成为当前亟待解决的关键问题。

⑵ 电压稳定问题日益突出。以京沪穗电网为例，我国大型负荷中心存在的主要问题是：电厂少，使得动态无功支撑日益不足;恒定功率负荷递增，不利于电压的恢复，从而引起电压稳定问题。

⑶ 全国电网联网后，形成总装机容量超过1.4亿千瓦，南北距离超过4600公里的超大规模同步的交流系统。目前，整个互联电网的稳定问题比较突出。联网后局部故障(事故)影响范围扩大，将可能波及邻近电网，在某些情况下可能诱发恶性连锁反应。可能造成整个电网动态品质的恶化。增加了电网运行安全控制的复杂程度。

先进电力电子技术是将大功率电力电子开关器件的制造技术、现代控制技术和传统电网技术实现了有机的融合，已经成为超高压直流输电、灵活交流输电、大容量抽水蓄能电站、短路电流限制、节能降耗等现代电网技术和装备的核心。它主要包括直流输电(HVDC)技术、柔性(灵活)交流输电(FACTS)和定制电力技术(Custom Power)。可以预计，这几项技术的发展将会导致电力系统发生革命性的变化，大幅度提高输电线路的输送能力和电力系统的安全稳定水平，大大提高系统的可靠性、运行灵活性。

1、高压直流输电(HVDC)技术

高压直流输电的应用场合归纳以下两大类：

⑴ 在不同频率的联网、因稳定问题而难以采用交流、远距离电缆输电等，这些技术上交流输电难以实现而只能采用直流输电的场合。

⑵ 在技术上两种输电方式均能实现，但直流比交流的技术经济性能好。

自1954 年瑞典哥特兰的世界上第一项高压直流输电工程投运以来,高压直流输电技术已随着电力电子技术的突飞猛进而飞速发展, 直流输电具有输电容量大、稳定性好、控制调节灵活等优点，对于远距离输电、海底电缆输电及不同频率系统的联网，高压直流输电拥有独特的优势。已作为高压交流输电技术的有力补充而在全世界广泛应用。我国幅员辽阔,西电东送、南北互供的电网发展战略

目前全世界众多直流输电工程中具有代表性的工程有：

? 巴西伊泰普直流输电工程( Itaipu HVDC transmission project)，世界上已建成投运的输电电压最高(±750kV)、输送功率最大(6000MW)的直流输电工程。

? 魁北克—新英格兰直流输电工程(Quebec—New England HVDC transmission project)，世界上最大的多端(5个换流站)直流输电工程。

我国的直流输电工程发展迅速，已投入运行的大型工程有：

? 葛洲坝—上海直流输电工程(1990 年)±500kV，1200MW，1064km。它既是我国第1 条长距离大容量高压直流输电线路,又是区域电网直流互联工程。中国电力从此进入交直流混合输电的时代。

? 三峡—常州直流输电工程第1 条从三峡左岸至江苏常州, ±500kV，3000MW，890km，第2 条从三峡右岸至上海地区,额定容量3 GW ,额定电压±500 kV ,送电距离1 000 km。

? 三峡—广州直流输电工程(2004 年)±500kV，3000MW，962km

直流输电已是成熟技术，造价较高是其与交流输电竞争的不利因素。新一代的直流输电是指进一步改善性能、大幅度简化设备、减少换流站的占地、降低造价的技术。直流输电性能创新的典型例子是轻型直流输电系统(Light HVDC)，它采用GTO、IGBT等可关断的器件组成换流器，省去了换流变压器，整个换流站可以搬迁，可以使中型的直流输电工程在较短的输送距离也具有竞争力，从而使中等容量的输电在较短的输送距离也能与交流输电竞争。此外，可关断的器件组成换流器，由于采用可关断的电力电子器件，可以免除换相失败，对受端系统的容量没有要求，故可用于向孤立小系统(海上石油平台、海岛)的供电。轻型直流输电系统(Light HVDC)应用脉宽调制技术进行无源逆变，解决了用直流输电向无交流电源的负荷点送电的问题。今后还可用于城市配电系统，并用于接入燃料电池、光伏发电等分布式电源。

（说出您的负载、预计延迟时间，我们专门的工程师为您配置完美的电源解决方案）

由于网页资源有限，具体电池型号、参数、价格咨询请致电。另外我们还为客户提供技术咨询服务，说出您的负载、延时时间等，我们会有专业的工程师为您提供ups电源、电池解决方案，让您真正的后顾无忧！
