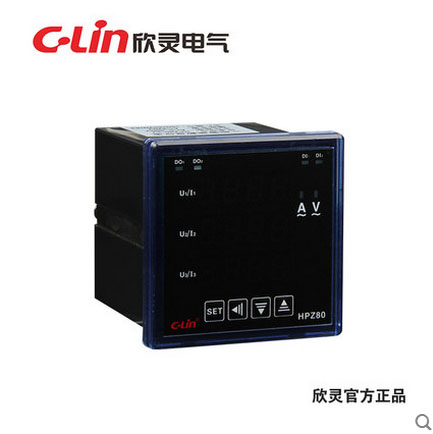

以下是欣灵HPZ80可编程三相电力仪表电流显示表电压表 工作电压AC220V的内容

：
一、概述：
1.HPZ系列可编程三相电力仪表，可对电力线路中的三相电压、三相电流进行实时

测量。通过安装不同的功能模块，实现开关量输入、开关量输出、模拟量变送、

RS485通讯功能。
2.仪表整四位显示，精度0.5级。
3.采用标准的Modbus-RTU通讯规约。
4.用户通过按键可设置继电器报警参数、变送输出参数、通讯参数。

二、主要技术参数：
1.测量信号：交流电流、电压
2.测量误差：≤0.5级
3.显示方式：0.4英寸数码管显示
4.量程范围：0～9999
5.电流范围：AC0~5A(直通)
6.电压范围：AC0~500V(直通)
7.工作电源：AC220V或AC380V
8.外形尺寸：84×84×96mm
9.开孔尺寸：76×76
10.安装方式：面板式
11.典型应用：用于成套柜、配电柜、变电箱、等设备的电信号测量。
12.输入信号：（1）电流信号：交流电流0-5A直通，持续工作1.2倍，瞬时10倍/

秒；
（2）电压信号：交流电压0-500v直通，持续工作1.2倍，瞬时2倍/秒。
（3）频率：40-60Hz。
（4）输入阻抗：电压表大于500K兆，电流表小于2毫兆欧。
13.测量显示：（1）显示范围：0-9999
（2）精度：0.5级
（3）分辨力：0.1（电压）；0.001（电流）

三、注意事项：
1.仪表安装方法：
根据仪表外形尺寸及安装开孔尺寸，在安装屏面上开一个小孔，将仪表嵌入安装

孔内，然后将两个安装附件分别放入仪表壳体两侧的安装导槽内，用手推紧，然

后将螺丝拧紧即可。
2.使用注意事项：
（1）仪表正常使用时，需先预热15分钟后，才能准确测量。
（2）仪表出厂时已将量程设置为用户订货时所提供的规格参数一致，用户使用前

应再次核对仪表的量程设定值与用户所配对的互感器或分流器规格是否一致，如

果不一致则需对仪表量程重新设置。
（3）在为仪表供电时必须使用额定电压供电，所有接线工作完成后方能接通电源

。
（4）为了保证仪表精确的测量及控制，禁止在易燃易爆气体，灰尘较大以及有腐

蚀性气体的环境下工作。
