感谢您选用HN-1X型振动传感器校准仪。为了使您能够更好的了解本仪器的性能和正确的使用本仪器，请注意以下问题：
⒈ 使用前请仔细阅读本说明书。
⒉ 校准传感器时，应根据不同类型的传感器按照说明书中所要
求的步骤进行。
⒊ 为防止振动台面振动过大，打开电源前，应将“增益调节”
电位器按逆时针方向调到最小。
⒋ HN-1X型振动传感器校准仪的各项参数的定义为：
加速度（m/S2) 峰 值
速 度（mm/S） 有效值
位 移（μm） 峰峰值
⒌ 校准传感器时，应尽量将本仪器平稳放置。
⒍ 在校准速度传感器时，应注意传感器的安装方向。如果是水
平传感器，校准仪应水平放置；如果是垂直传感器，校准仪
应垂直放置；如果是通用型传感器，则校准仪水平、垂直放
置均可。
⒎ 在使用过程中，如遇到任何问题或有好的意见和建议，请尽
快与我们联系。
HN-1X型振动传感器校准仪可校准多种类型的振动传感器，如压电式加速度传感器、磁电式速度传感器及电涡流式传感器，也可对由上述传感器所组成的各种振动测试仪表、振动监测系统及数据采集系统进行校准。该校准仪内部可产生10、20、40、80、160、320、640及1280Hz等八种频率的标准正弦信号。所输出的加速度、速度及位移三种振动的幅值可通过电位器改变，并由数字显示。可垂直、水平两个方向使用，以校准垂直、水平传感器。HN-1X型振动传感器校准仪集正弦信号发生器、功率放大器、标准传感器和振动台于一身，具有体积小、精度高、操作简单、使用方便等特点，可在现场和实验室使用。
输出振动信号误差
内部信号源
10、20、40、80、160、320、640、1280Hz ≤±0.3dB±1个字
频率精度
10、20、40、80、160、320、640、1280Hz ≤±0.01%
最大振动幅值与最大负荷量
● 因为HN-1X型振动传感器校准仪所使用的振动台体较小，所以，在不同频率下校准不同传感器（不同重量）时，校准仪所能输出的幅值也不相同。最大振动幅值与最大负荷量是指在某一频率下，被校准传感器为某一重量时，校准仪所能输出的最大加速度、最大速度或最大位移值，具体指标请参考下表。
重量
频率
≤100克
≤250克
≤650克
a(m/S2)
d(μm)
a(m/S2)
d(μm)
a(m/S2)
d(μm)
10Hz
2.5
28
1300
3.5
40
1800
4
45
2000
20Hz
15
85
1900
10
40Hz
60
170
2000
35
80Hz
100
141
800
160Hz
75
53
150
320Hz
50
18
25
640Hz
30
5
3
*
1280Hz
23
2
*
*
*
* 在频率较高时，因振动位移数值很小，所以，在这几点上，校准仪无振动信号输出。

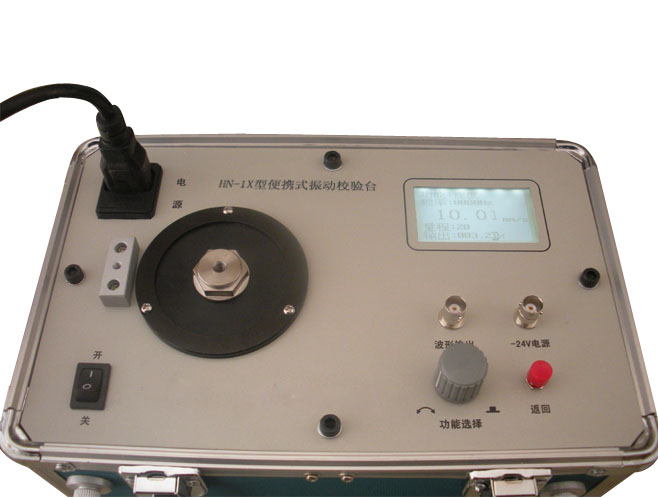

HN-1X型振动传感器校准仪控制面板如下图所示:
① 输出振动幅值显示窗
显示校准仪所输出的不同振动信号的幅值。
② 功能选择开关
将校准仪的输出方式改变为加速度、速度或位移。
③ 输出振幅调节电位器
调节此电位器，可改变校准仪输出的振动幅值。
④ 传感器固定台面
固定被校准的传感器。
⑤ 电涡流传感器支架固定螺孔
在校准电涡流传感器时,通过此螺孔将电涡流传感器固定支架固
定在控制面板上。
⑥ 电源开关
交流220V电源开关.
⑦ 交流220V电源输入插座
连接交流220V电源
⑧ 功率输出插座
可监视校准仪功率放大器输出信号的波形。
⑨ -24V电压输出插座
在校准电涡流传感器时，为前置器提供-24V电源。
⑩ 频率选择开关
●
HN-1X型振动传感器校准仪可校准多种不同类型的传感器，包括压电式加速度传感器、磁电式速度传感器和电涡流式传感器。在安装加速度传感器或速度传感器时，应使用不同的固定螺钉，在安装电涡流传感器时，应使用传感器固定支架。
●
HN-1X型振动传感器校准仪的配件有：固定加速度传感器用M5螺钉；固定
速度传感器用M5-M8、M5-M10转接螺钉；固定电涡流传感器用电涡流传
感器固定支架和测试台面。
● HN-1X型振动传感器校准仪的各种配件安装在机箱盖内。
配件
概述
主要技术指标
控制面板说明
选择输出信号的频率。
传感器的配件及安装
打开机箱上盖。 向右推动机箱上盖，将其摘下。
①
|
电涡流传感器固定支架
② 电涡流传感器测试盘
③ M5-M10速度传感器转接螺钉
④ M5-M8速度传感器转接螺钉
⑤ M5加速度传感器固定螺钉
|
|
|||
|
|
|||
安装
加速度传感器的安装
|
将M5螺钉①、加速度传感
器② 依次固定在校准仪传感
器固定台面上。
速度传感器的安装
|
将M5-M8或M5-M10转接
螺钉①（根据所校准传感器
而定）、速度传感器②依次
固定在校准仪传感器固定台
面上。
|
电涡流传感器的安装
将测试台面①、电涡流传感
器固定支架②、传感器固定套
③及电涡流传器④依次固定在
校准仪控制面板上。
● 也可根据实际需要，使用固定各种不同传感器的转换螺钉。
加速度传感器的校准
|
1.
将被校准加速度传感器与电荷
放大器输入端连接；将电荷放大
器的电压输出端与数字电压表连
接。
● 电荷放大器的设置请参考电荷
放大器的使用说明书。
|
2.
将“频率选择”开关置于“80Hz”。
● 在校准传感器时，一般应将频率定在80Hz。
|
频率选择(Hz) |
● 也可将“频率选择”开关置于其它频率位置
校准传感器。
|
|||
|
|||
3.
将“功能选择”开关置于“加速
度”位置。
|
功能选择 |
4.
|
|
|
开
关 |
将“增益调节”电位器调至最小；电源
开关置于“开”。
|
|
5.
|
|
调节“增益调节”电位器，
使校准仪振动加速度输出幅值
|
增益调节 |
为10(m/S2)。此时，显示窗显
示为：10.0。
|
|
6.
用数字电压表测量电荷放大器的输出电
压。
7.
根据电荷放大器的输出电压（实测值）和电荷放大器在加速度为10m/S2时的标准电压值，即可计算出被测传感器的误差。
*标准值是由电荷放大器的设置所决定的。如果加速度为10m/S2时，电荷放大器的输出电压设置为1V(峰值)，则有效值为707.00mV。
速度传感器的校准
|
|
|
1.
将被校准的速度传感器的输出
导线与数字电压表连接。
|
2.
将“频率选择”开关置于“80Hz”。
● 在校准传感器时，一般应将频率定在80Hz。
|
频率选择(Hz) |
● 也可将“频率选择”开关置于其它频率位置
校准传感器。
|
3.
将“功能选择”开关置于
“速度”位置。
|
功能选择 |
|
|
|
开
关 |
4.
将“增益调节”电位器调至最小；电源
开关置于“开”。
|
|
5.
|
|
调节“增益调节”电位器，使校准
仪振动速度输出幅值为10（mm/S）。
|
增益调节 |
此时，显示窗显示为：10.0。
6.
用数字电压表测量被测传感器的输出电压。
根据被测传感器的输出电压（实测值），即可计算出此传感器的误差。
* 标准值是由被测传感器的灵敏度电压所决定的。
例如：
传感器的灵敏度为200mV/cm/S，则它的输出电压(标准值)即为200mV。
传感器的灵敏度为280mV/cm/S，则它的输出电压(标准值)即为280mV。
● 当被校准的传感器为水平传感器时，校准仪应水平放置。
当被校准的传感器为垂直传感器时，校准仪应垂直放置。
电涡流传感器的校准
|
1.
将电涡流传感器、前置器与数
字电压表正确连接正确连接。
2.
内部信号源
|
|
将“内部、外部信号源转换”开关
置于“内部信号源”。
外部信号源
|
3.
将“频率选择”开关置于“80Hz”。
● 在校准位移传感器时，为使校准仪
有较大的位移输出，可选择较低的
频率。
|
频率选择(Hz) |
● 也可将“频率选择”开关置于其它频率
位置，校准传感器。
|
|
|||
|
|||
4.
将“功能选择”开关置于“位
移”位置。
|
功能选择 |
|
|
|
开
关 |
5.
将“增益调节”电位器调至最小；电
源开关置于“开”。
|
|
|||
|
|||
6.
将传感器的间隙电压调节
到8.5V左右。
7.
|
|
|
|
根据被测传感器的满量程值，调
节“增益调节”电位器，使校准仪
的振动位移输出幅值为一适当值。
|
增益调节 |
此时，显示窗显示为位移的峰峰
值。如：800um。
|
|
8.
用数字电压表测量前置器的输出
电压。
根据所测出的电压(实测值)，即
可计算出被测传感器的误差。
* 标准值是由被测传感器的灵敏度所决
定的。
例如：
传感器的灵敏度为8mV/um（峰峰值），则位移为800um时，前置器的输出电压标准值为800um×8mV/um＝6400mV （峰峰值）。此时，前置器的输出电压有效值为6400mV÷2.828＝2263mV＝2.263V。
