PCAN-Router FD：CAN FD和CAN通用可编程转换器

PCAN-Router FD可连接2路CAN FD或CAN总线。基于ARM Cortex M4F微控制器，该模块的行为和在2路CAN FD通道之间的数据路由可任意编程。特别是，该模块可从CAN转换到CAN FD，反之亦然。因此可很轻松地把CAN FD应用集成到现有的CAN 2.0网络中。

使用编程库和GNU编译器 for C 和 C++，可创建固件，再通过CAN转移到模块内。发货时，PCAN-Router FD附带样例固件。相应的源代码作为例程包含在发货清单中。

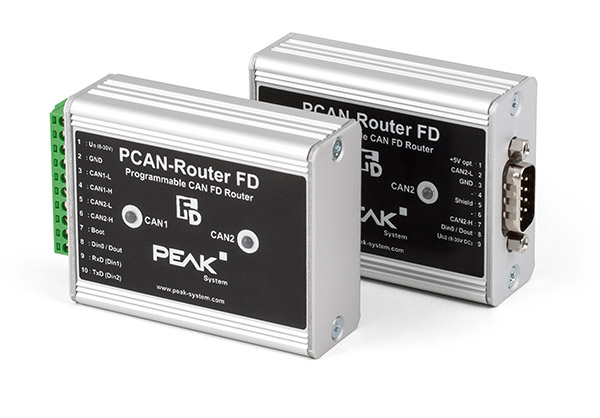

该模块为铝合金外壳，附带2个D-Sub连接器或螺钉端子板发货。

特点

●NXP LPC4078微控制器 (ARM Cortex M4 with FPU, 120 MHz)

●片上4 kByte EEPROM

●4 MByte SPI flash

●2路高速CAN通道 (ISO 11898-2)

 ○符合CAN规范2.0 A/B 和 FD

 ○CAN FD支持ISO和Non-ISO标准

 ○CAN FD比特率（数据域最大64位）从25 kbit/s至12 Mbit/s

 ○CAN比特率从25 kbit/s至1 Mbit/s

 ○NXP TJA1044GT CAN收发器

●状态指示灯有2个彩色LED

●连接经由2个9-pin D-Sub连接器或者1个10-pole螺钉端子板 (Phoenix)

●RS-232连接器用于串行数据传输

●I/O-连接：

 ○1路数字输入 (low-active)

 ○1路数字输出 (Low-side switch, max. 600 mA)

●2路附加数字输入二选一至RS-232 (low-active)

●铝合金外壳，可选DIN导轨固定

●供电电压从8至30 V

●扩展工作温度范围从-40 to 85 °C

●新固件可通过CAN接口加载

●通过CAN转移固件，需要PEAK CAN接口

发货清单

●PCAN-Router FD，铝合金外壳

●IPEH-002215: 配套连接器 (Phoenix)

●WINOOWs® 开发软件（工具链带GCC ARM嵌入式，flash program）

●库含例程

●手册（PDF格式）

订货信息

[1]说明：PCAN-Router FD带D-Sub连接器，编号：IPEH-002214

[2]说明：PCAN-Router FD带Phoenix连接器，编号：IPEH-002215
