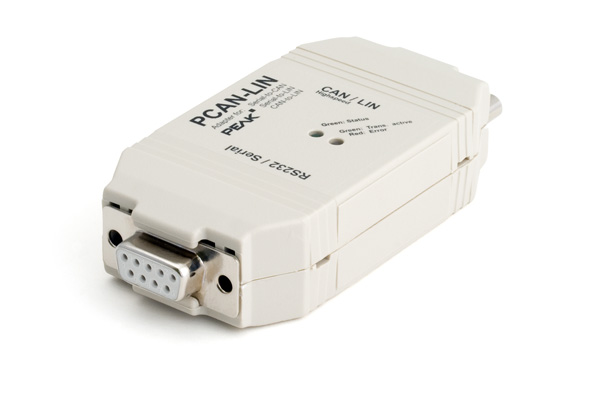

PCAN-LIN：RS-232转CAN/LIN接口
该款PCAN-LIN模块可使CAN、LIN和串口之间进行通讯。采用轻便的塑料外壳，内含固件可使数据在不同总线系统之间进行交换。用配置软件可设置各种模式。例如该模块可充当LIN主站，能请求数据和引导输入的LIN数据发送到CAN总线和/或串口。用一个ID偏置，数据可在CAN和LIN之间交换。
规格
●通用网关(或者路由器 - 当用Acceptance Code / Acceptance Mask功能时) 从:
○RS-232转LIN (反之亦然)
○CAN转LIN (反之亦然)
○RS-232转CAN (有限带宽)
●CAN比特率最大 1 Mbit/s
●LIN比特率 1 - 20 kbit/s
●发送/接收LIN 1.x 和2.x帧
●可用作LIN主站或从站
●LIN从站仿真。数据可通过CAN帧改变
●处理用户定义的LIN ID列表(调度表带有限的进入数、周期处理，如果需要)
●单个LIN帧可通过CAN或RS-232进行初始化
●供电9 to 30 V
●扩展的工作温度范围 -40 to 85 °C (-40 to 185 °F)
选项:
●高速 (ISO 11898-2) 或者低速 (ISO 11898-3) CAN收发器模块
●RS-232和CAN/LIN之间电气隔离达到 1 kV (只是高速CAN)
引脚分配母D-Sub接头
|
引脚
|
引脚分配RS-232
|
|
1
|
无连接
|
|
2
|
TxD (RS-232-level)
|
|
3
|
RxD (RS-232-level)
|
|
4
|
无连接
|
|
5
|
GND
|
|
6
|
无连接
|
|
7
|
无连接
|
|
8
|
无连接
|
|
9
|
无连接
|
引脚分配公D-Sub接头
|
引脚
|
引脚分配CAN/LIN
|
|
1
|
VBat 8 - 18V (Imax ~ 130mA)
|
|
2
|
CAN-L
|
|
3
|
GND
|
|
4
|
LIN data
|
|
5
|
无连接
|
|
6
|
GND
|
|
7
|
CAN-H
|
|
8
|
无连接
|
|
9
|
无连接
|
发货清单
●PCAN-LIN接口，塑料壳
●配置和监视工具PCAN-LIN Config for WINOOWs
●使用手册 PDF格式
附件
●PCAN-LIN配置电缆可选购。
订货信息
[1]说明：PCAN-LIN 高速CAN，货号：IPEH-002025
[2]说明：PCAN-LIN 低速CAN，货号：IPEH-002028
[3]说明：PCAN-LIN 高速CAN光电解耦，货号：IPEH-002029
