丹麦·佩勒电子.PR electronics

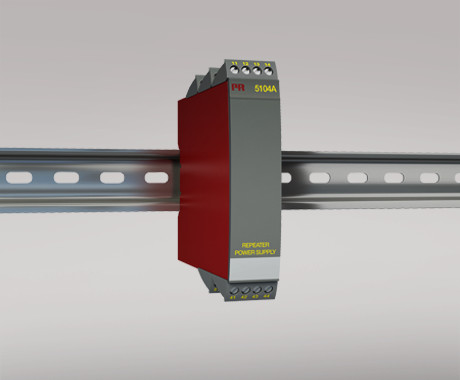

信号隔离：5104A – 信号转发器/电源
■特点
型号
5104A
名称
转发器/电源
应用
标准
功能
隔离
安装
DIN导轨
输入
0…20 mA
输出
0…20 mA
供电
21.6…253 VAC /
19.2…300 VDC
通道
1通道
配置
开关
特点
隔离3.75 kV
●1或2通道版本
●3- / 5-端口3.75 kVAC电隔离
●回路供电> 17.1V
●20个可编程测量范围
●通用AC或DC供电
■规格
0…10 VDC
2…10 VDC
2-wire 4…20 mA
2通道
标尺缩放
■通用故障排除器系列
我们的2200和5000A系列组成一个完整的隔离器系列，涵盖信号隔离的全部谱系。专利的“流盾”原理内置在5000A系列中，确保了高抗干扰性例如引导噪音、瞬变和突发。我们的隔离模块具有以下功能：
●信号适配
●消除地极回路
●流程数值标尺可缩放
●电势分离
●电流分离
●噪音过滤
■用PReset可轻松配置5000A系列
5000系列信号隔离器其中一个关键特性是它的灵活性。在短短几分钟内，就可用方便的PReset软件或DIP开关针对具体应用完成全面配置。因此，用户可轻松实现：
●反向：当输入和输出之间的关系是直接对立时，例如A 4…20 mA输入信号被反向为20…4 mA。
●信号标尺可缩放：如果关注区域需要的话，例如4…8 mA，该信号的标尺可缩放。
●定制线性化：例如在圆柱形、水平罐子内测量，输入信号曲线偶尔会变化。因此，线性化功能可用于把4…20 mA信号从一个垂直液面传感器转换成一个容量线性信号。
●加倍：在有些情况下，一个输入信号要转换为几个输出信号例如mA和V是必需的。佩勒电子的信号隔离器中，加倍的信号是电流保护的。
