空压机断油保护装置（KZB-PC型空压机断油（综合）保护装置）防结焦、防抱死

     矿上安全得到保障只因有你，希望余生与你相伴。

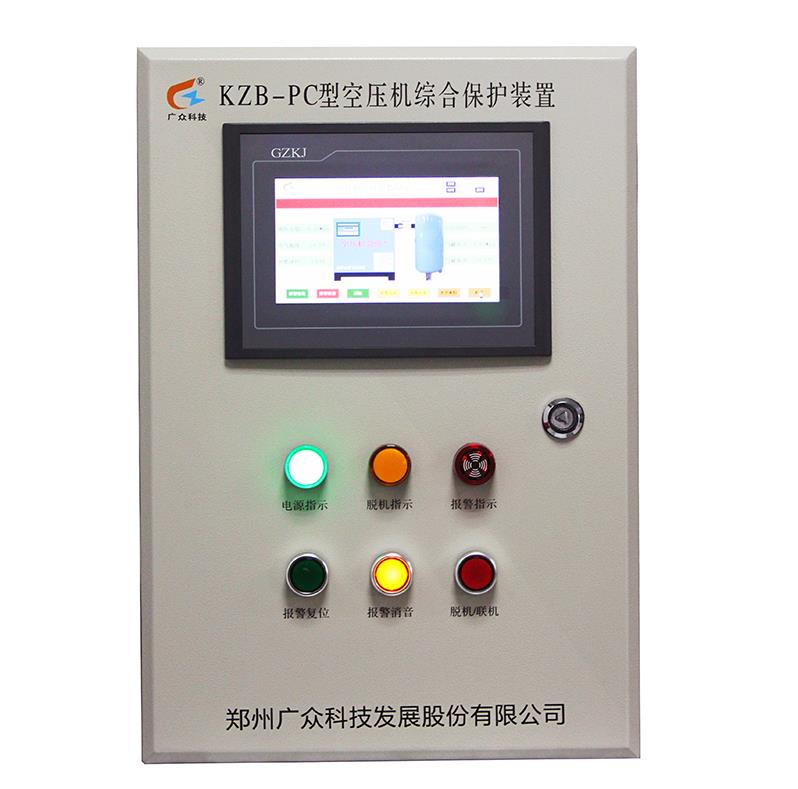

     空压机断油保护装置（KZB-PC型空压机断油（综合）保护装置），广泛应用于煤矿及非煤矿山压风自救系统的安全保护，采用先进的传感探测技术、工控技术、微电脑控制技术综合研发而成，具有监测面更广、可靠性高、工艺先进、节能环保低功耗及维修维护便捷等优良性能。

功能：

① 屏显油深、油流测定值：本装置可屏显油深度及油流状况；

② 断油、少油报警功能：当测定的油气罐油深低于油位镜刻度表时或油管无油流

③ 通过时，指示灯变亮，同时警报器输出120分贝高强度报警音；

④ 喇叭报警的同时，设备中的保护继电器输出，控制空压机停机。

功能选型

（一）¨ 断油保护

（二）¨ 储气罐超温保护

（三）¨ 储气罐超压保护

（四）¨ 轴承温度监测

（五）¨ 电机震动监测

（六）¨ 油位监测

（七）¨ 视频监测

（八）¨ 物联网功能

（九）¨ 上传接口

（十）¨ 远程监控功能

功能特点：

为实现空气压缩机因缺油或者回油压低后能够迅速停止空气压缩机停止运行的目的，必须在电气控制系统中实现电气闭锁，用压缩机所安装的电接点表进行定位，达到一旦断油或者回油油压过低，能迅速停机的目的。安装后要求线路简单，便于维修、灵敏可靠。

工作原理

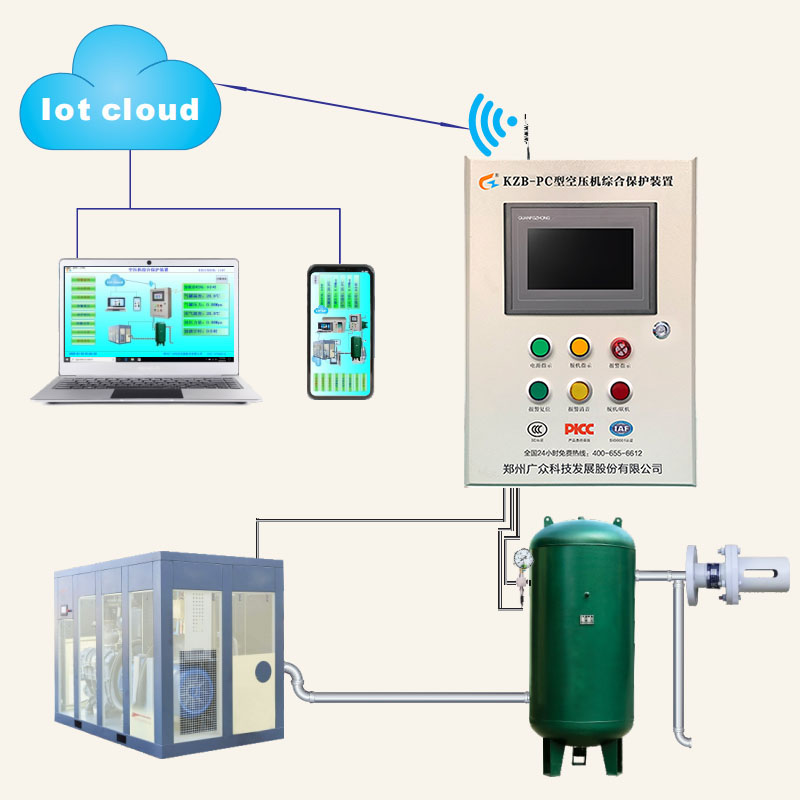

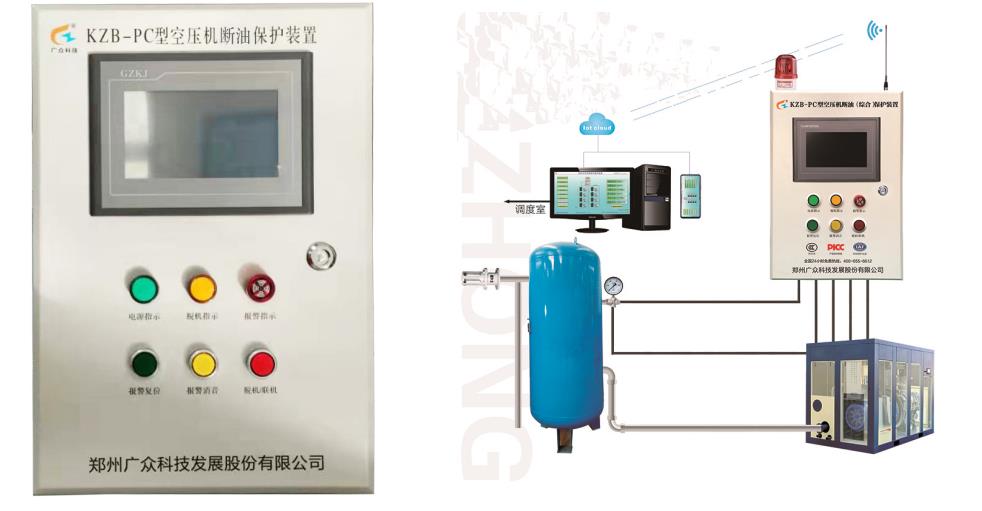

空压机断油保护装置通过对空压机油流管道及空压机油深数据的采集，实现对空压机设备的综合保护。该保护装置主机由高精度流量测试仪、微处理器、数据存贮器、输入输出开关量等组成。高精度流量测试仪实时检测、处理设备接口电路输入的数据信号，经过程序的数据处理，再输出至控制电路完成空压机的油流保护功能。屏显油流油位检测点的数值，同时声、光报警。该装置抗干扰能力强，功能齐全，实用可靠，可广泛应用于煤矿、冶金、矿山、化工等行业。

基础配置

主机、电源线、油路压力传感器、控制线

注意事项

① 接通电源前一定要反复检查各连接线，以确认接线无误；

② 本装置外壳必须可靠接地；

③ 操作人员必须每日对本装置进行巡检，如有异常现象应立即维修或咨询本公司

④ 售后；

⑤ 在全部接线完毕后进行整机调试时，应通知各有关部门注意安全。

设计依据

      1，2016版《煤矿安全规程》

  2，《煤矿安全生产标准化管理体系基本要求及评分办法(试行)》

  3，《煤矿在用空气压缩机安全检测检验规范》

  4，《煤矿安全监控系统通用技术要求》

  5，《金属非金属矿山在用空气压缩机安全检验规范》
