超温保护装置煤矿及非煤矿山压风自救系统的安全保护装置

郑州广众科技发展股份有限公司是一家专业从事矿业领域自动化、数字化、智能化产品的研发、生产、销售、服务为一体的生产型企业。

产品简介：

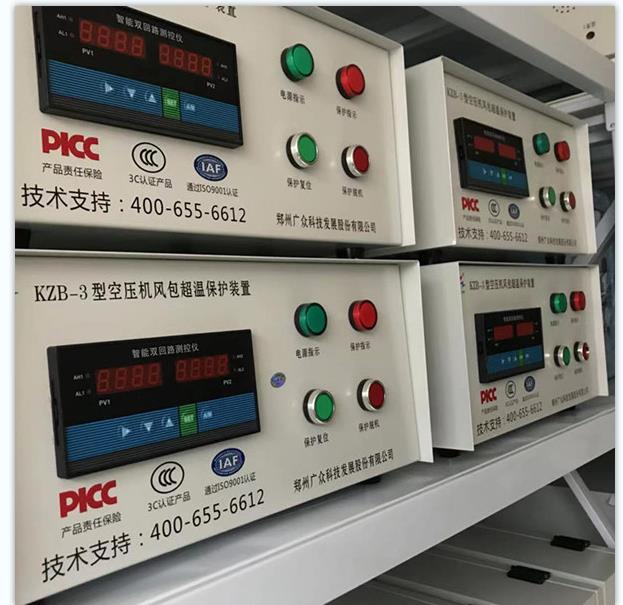

            KZB-3空压机风包超温保护装置也叫风包超温保护装置有些地区也称为空压机风包综合保护装置。KZB-3型空压机风包超温保护装置由主机,传感器和连接器件组成,传感器通过连接器件实现和风包的无损连接,传输线缆采用高率的线缆,具有良好的抗干扰能力；主机能显示实时温度和设定温度,设定温度用户可根据使用要求自行设定,能实现对保护装置的实验操作和脱机运行。启动紧急信号输出和保护输出采用两级检测,实现临界启动紧急信号和超温启动紧急信号并自动停机；线缆和主机连接采用防呆设计,能有效防错误的安装造成的设备损坏。

功能型号

 1.KZB-3型空压机风包超温保护装置（普通型）一台保护装置对一台螺杆空压机一台储气罐

2.KZB-3型空压机风包超温保护装置（经济型）一台超温保护装置对两台螺杆机空压机两台储气罐。

3.KZB-PC-3型集控式空压机风包保护装置（高等线触摸屏组合式PLC控制）一台保护装置对多台螺杆空压机和储气罐,可上传数据。

工作原理

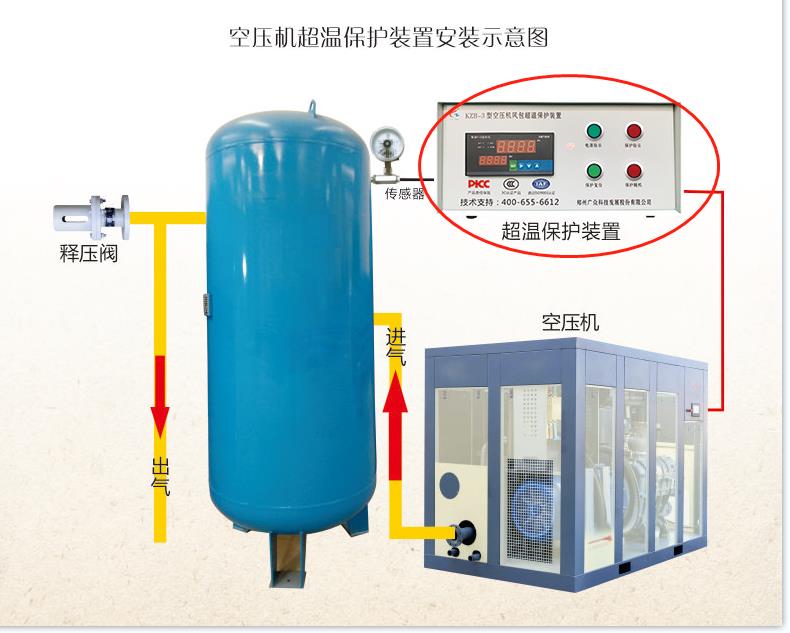

KZB-3空压机风包超温保护装置通过对风包温度信号的采集，实现对空压机风包的超温保护。

组成及各部件的作用分析

KZB-3型空压机风包综合保护由四部分组成：报警器、指示灯、主机（控制器）、按键、AMK127多功能传感器、储气罐接头、电源连接线组成

1、显示器功能：显示器由LED数码管组成，用来显示风包温度。另有万年历功能，可方便记录工作时间。

2、指示灯显示：设有电源指示、故障指示、联机指示、脱机指示。

3、主机功能：主机功能是对空压机的各个环节传感器及按键实时扫描，分析处理，并把显示数据上传到显示器显示以及控制安全继电器。

4、按键：按键用于设定系统时间，以及联机脱机状态。

注意事项

1.接通电源前一定要反复检查各连接线,以确认接线无误；

2.本装置外壳必须可靠接地；

3.操作人员必须每日检查本装置的功能,如有异常现象应立即维修；

4.在全部接线完毕后整机调试时,应通知各有关部门注意安全。

5.输出继电器应接中间继电器转换后控制压风机的开和停。

注：本产品主机保修一年（传感器及电接点压力表除外）。

设计依据：

2016版《煤矿安全规程》

2020版《煤矿安全生产标准化管理体系基本要求及评分办法(试行)》

《煤矿在用空气压缩机安全检测检验规范》

《煤矿安全监控系统通用技术要求》

《金属非金属矿山在用空气压缩机安全检验规范》
