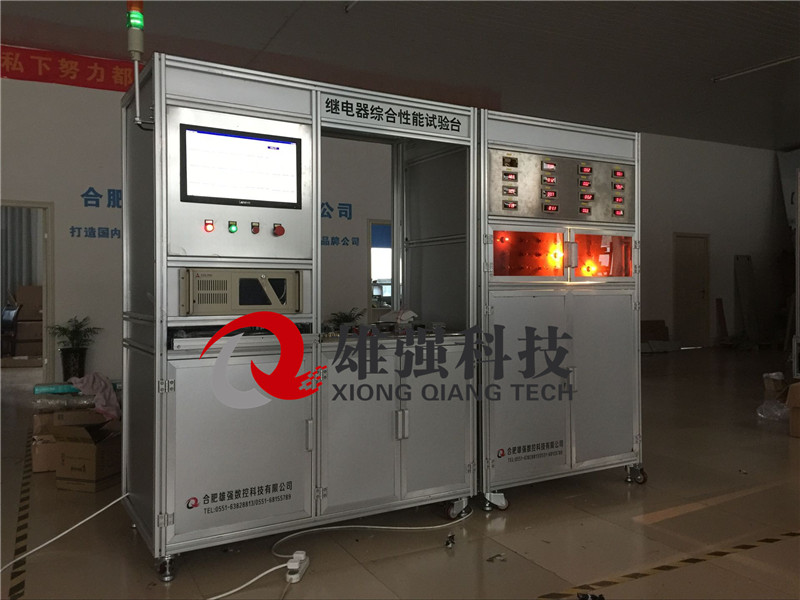

一、产品简介。

      继电器存在的主要问题是触点烧蚀，目前我司没有专业的设备对继电器性能进行检测，拟增加继电器可靠耐久试验台；机根据设置参数控制程控电源逐渐增加继电器线圈供电电压，检测继电器是否导通，导通时刻记录线圈供电电压，控制程控电源逐渐从额定电压降低，记录继电器断开时刻的电压值，设定电子负载为继电器额定电流，发送指令接通继电器，使用电压降测量模块测量继电器触点前后压降，可实现继电器在运行过程中耐久可靠、吸合电压、释放电压、触点电压降、绝缘耐压等性能检测。

二、产品执行标准。

      QDYC JA2609-2015 《汽车通用继电器技术条件》

      QC/T413-2002     《汽车电气设备基本技术条件》

三、产品检测项目。

      吸动电压、释放电压 ：机根据设置参数控制程控电源逐渐增加继电器线圈供电电压，检测继电器是否导通，导通时刻记录线圈供电电压，控制程控电源逐渐从额定电压降低，记录继电器断开时刻的电压值；

      触点压降：设定电子负载为继电器额定电流，发送指令接通继电器，使用电压降测量模块测量继电器触点前后压降；

      绝缘耐压性：各互不连接的导电零部件之间及导电零部件对机壳之间应能耐受50hz， 550V正弦波形电压历时1min的试验，绝缘不被击穿；

四、产品参数。

      交流电压0.05~5kV， 最大输出功率0.5kVA，波形为正弦波，失真度≤3%，电压、电流表精度为读值的1.5%；

      模块最小电压量程为300mV，在40℃时测量误差≤0.15mV，在0~55℃范围内测量误差≤0.6mV；

      耐久试验次数１～999999次，触点压降0~999mV，精度±5mV，吸合释放电压0~20V DC；

五、产品构成。

      控制柜：800mm*700mm                          操作台：1800mm*1200mm

      负载箱：900mm*700mm                          控制软件
