JDF5073GXFSG20/B型水罐消防车技术规格书
产品类别 ：消防车
产品名称 ： 水罐消防车
产品型号 ：JDF5073GXFSG20/B 型 水罐消防车(主车型)
商 标 ：
申请企业
：湖北江南专用特种汽车有限公司
证书编号 ：
2017081804000153
检验报告 ：
Zb2016C0394
2017-11-08
2022-11-07
有效
JDF5073GXFSG20B型水罐消防车
技 术 规 格 书
一、 整车描述
1、 概述
|

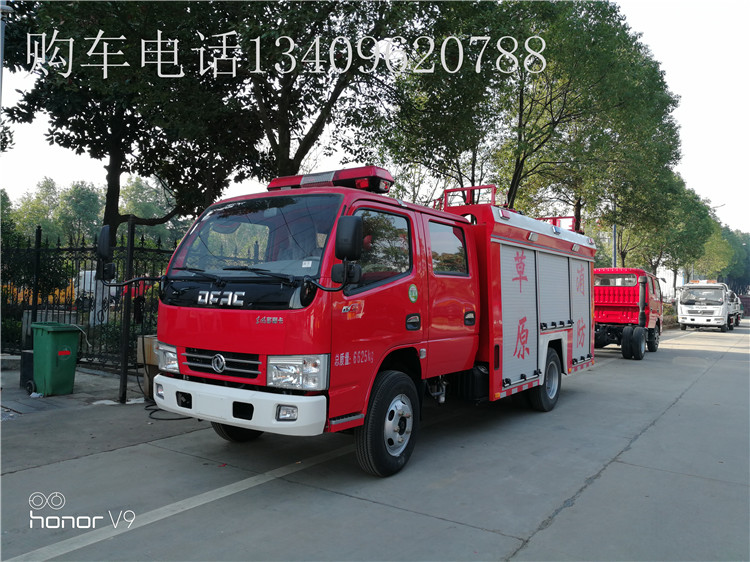

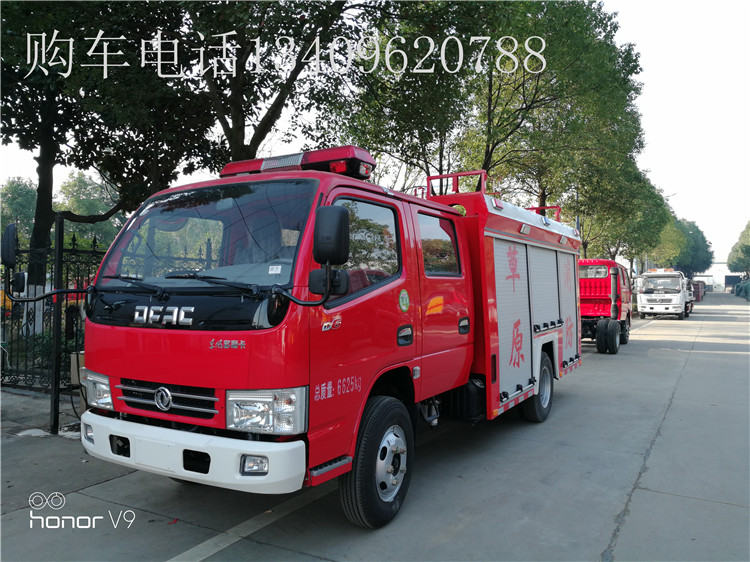

东风凯普特2吨水罐消防车，采用东风EQ1070DJ3BDF底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为原装双排，可乘坐2+3人,该车为内仓罐结构，车身前部为水罐+器材箱，后部为泵房。载液罐体为优质碳钢，与底盘采用弹性连接，载水2030kg，装备了上海雄真消防设备有限公司生产CB10/20-XZ型消防泵，额定流量20L/S，车顶安装成都威斯特消防机械有限公司生产的PS20W型车用消防炮。该车最大的特点是机动灵活、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所，扑救一般物质火灾。 整车消防性能符合GB7956-2014标准要求；底盘通过国家强制性产品认证；发动机排放符合GB17691-2005第五阶段限值的规定要求（国Ⅴ标准）；整车通过国家消防装备质量监督检验中心检测（报告编号：Zb201630547）并已列入工信部汽车新产品公告，公安部消防产品CCCF认证已下达，可上武警牌照。 |
2、 整车主要参数
|
外廓尺寸 |
6290×1980×2660mm |
|
最大总质量 |
6625kg |
|
载液量 |
2030kg |
|
最高车速 |
90km/h |
|
消防泵额定流量 |
20L/s 1.0MPa |
|
消防炮额定流量 |
20L/s 1.0MPa |
|
消防炮射程 |
≥50m |
|
比功率 |
85/6.625=12.8 |
|
接近角/离去角 |
20°/11° |
二、底盘
1、 底盘主要参数
|
型号 |
EQ1070DJ3BDF |
|
|
制造商 |
东风汽车股份有限公司 |
|
|
发动机额定功率 |
85kw |
|
|
发动机排量 |
2982ml |
|
|
发动机排放标准 |
GB17691-2005国 = 5 \* ROMAN V |
|
|
驱动形式 |
4×2 |
|
|
轴距 |
3308mm |
|
|
最大允许总重 |
7360kg |
|
|
最小转弯半径 |
≤14m |
|
|
变速箱 |
手动 |
|
|
取力器 |
YTQ200 |
2、乘员室
|
结构 |
平头、四门，原装双排 |
|
|
司乘人员数 |
2+3人(可根据用户需求后排座椅选装） |
|
|
驾驶员位置 |
左置 |
|
|
设备 |
原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、 警报器； 2、 取力器控制开关及指示灯； 3、 附加电源开关； |
三、 上装结构及性能参数
|
总体布置 |

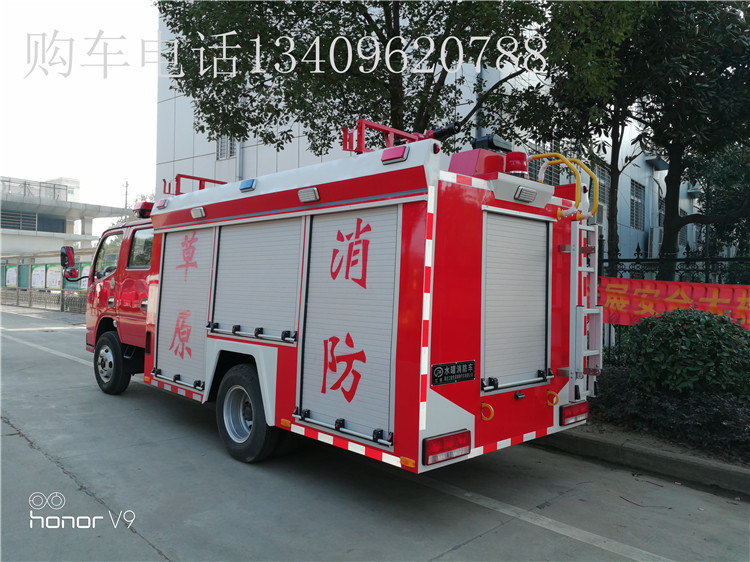

整车由消防员乘员室和车身两大部分组成，车身布置采用整体框架式结构，内藏水罐，两边为器材箱，后部为水泵房，罐体为平行长方体厢式容罐。 |
|
|
|
1、 器材箱和泵室
|
结构 |
主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。(可根据用户需求采用铝合金方管焊接） |
|
|
器材箱 |
器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。 |
|
|
泵房 |
泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材 |
|
|
保温位置：安装燃油加热器（根据客户需求选装） |
||
|
爬梯及上车拉手
|

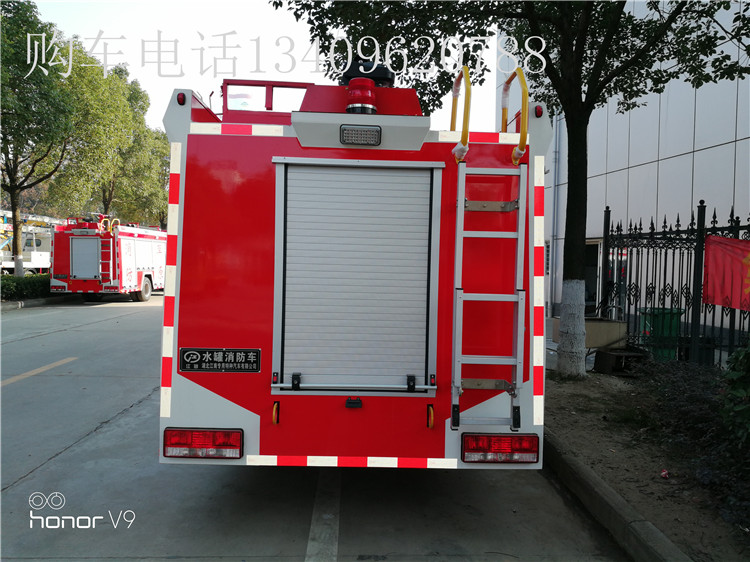

后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。 |
|
|
2、水罐 |
||
|
容量 |
2030kg |
|
|
材质 |
优质碳钢，厚度为3mm(可根据用户需求采用不锈钢、PP材质制作） |
|
|
罐体固定 |
与底盘车架弹性连接 |
|
|
罐体设置 |
人孔：设DN460人孔1个，带有快速锁定/开启装置 |
|
|
溢流口：设DN65溢流口1个 |
||
|
放余水口：设1个DN40水罐放余水口，配球阀 |
||
|
注水口：在水罐左右两侧各接1只DN65接口 |
||
|
进出水口：设1个水罐到水泵进水管，DN100阀门，可气动、手动控制，设1个水泵至水罐充水管，DN40阀门，可气动、手动控制 |
||
四、 水系统
五、
1、水泵
|
型号 |
CB10/20-XZ型低压车用消防泵 |
|
|
形式 |
常压离心式 |
|
|
额定流量 |
20L/s @1.0MPa |
|
|
出口额定压力 |
1.0MPa |
|
|
最大吸深 |
7m |
|
|
引水装置 |
自带滑片泵 |
|
|
引水时间 |
最大吸深时≤35s |
2、 管路系统
|
管道材质 |
优质无缝钢管 |
|
|
吸水管路 |
泵房后侧设一个DN100吸水口 |
|
|
注水管路 |
水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路 |
|
|
出水管路 |
泵房左右两侧各设1个DN65出水口，带截止阀和扪盖 |
|
|
冷却水管路 |
配有冷却取力器的冷却水管路及控制阀 |
五、灭火装置
1、车载水炮
|
型号 |
PS20W |
|
|
制造商 |
成都威斯特消防机械有限公司 |
|
|
回转角度 |
360°水平回转 |
|
|
最大仰/俯角 |
俯角≤-15°，仰角≥+45° |
|
|
流量 |
20L/S |
|
|
射程 |
≥48m |
六、消防控制系统
控制面板主要包括驾驶室控制和泵室控制两部分
|
驾驶室内控制 |
水泵脱挂档、警灯警报、照明及信号装置控制等 |
|
|
泵室内控制 |
上装总电源开关、参数显示、状态显示 |
七、电气设备
|
附加电气 |
设独立电路 |
|
|
辅助照明 |
消防员室、水泵房及器材箱分别设有照明灯，操纵仪表板上设有照明、指示灯等 |
|
|
频闪灯 |
车身两侧安装红、蓝两色频闪灯 |
|
|
警示装置 |
长排全红警灯，安装在驾驶室顶部 |
|
|
警报器，其控制盒在驾驶员前下方 |
||
|
火场照明 |
上装后部安装35W消防探照灯1个 |
八、表面处理
|
面漆 |
优质国产漆 |
|
颜色 |
车体外表面主色为RO3消防红 |
九、随车消防器材的布置和配备
1、器材布置
|
1 |
按照消防实战需要，根据消防操作程序，就近取放。 |
|
2 |
使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。 |
|
3 |
标示醒目，多人操作，互不干涉。 |
2、器材配备（标配）
|
1 |
吸水管 |
100×2米 |
4 |
根 |
螺纹式 |
|
2 |
滤水器 |
FLF100 |
1 |
件 |
螺纹式 |
|
3 |
分水器 |
FII80/65×2-1.6 |
1 |
件 |
内扣式 |
|
4 |
集水器 |
JII100/65×2-1.0 |
1 |
件 |
内扣式 |
|
5 |
水带 |
13-65-20 |
6 |
盘 |
低压；内扣式 |
|
6 |
水带 |
13-80-20 |
2 |
盘 |
低压；内扣式 |
|
7 |
异径接口 |
KJ65/80 |
2 |
件 |
内扣式 |
|
8 |
水带包布 |
DT-SB |
4 |
件 |
|
|
9 |
水带挂钩 |
|
4 |
件 |
|
|
10 |
地上消火栓扳手 |
QT-DS1；长400 |
1 |
件 |
|
|
11 |
地下消火栓扳手 |
长860 |
1 |
件 |
|
|
12 |
吸水管扳手 |
FS100 |
2 |
件 |
|
|
13 |
直流开关水枪 |
QZG3.5/7.5；65 |
1 |
支 |
低压；内扣式 |
|
14 |
直流开花水枪 |
QZK3.5/7.5；65 |
1 |
支 |
低压；内扣式 |
|
15 |
消防桶 |
|
1 |
个 |
|
|
16 |
灭火器 |
3㎏ |
1 |
具 |
|
|
17 |
消防腰斧 |
长390 ；GF-285 |
1 |
件 |
|
|
18 |
橡皮锤 |
|
1 |
件 |
|
|
19 |
可充电式手提照明灯 |
|
1 |
件 |
|
3、选装配置及器材
|
1 |
自动充电装置 |
12V |
1 |
套 |
|
|
2 |
空呼靠背 |
|
3 |
套 |
|
|
3 |
空气呼吸器 |
成员人数 |
|
套 |
|
|
4 |
水带护桥 |
橡胶 |
2 |
副 |
|
|
5 |
伸缩拉梯 |
|
1 |
副 |
|
|
6 |
手台泵 |
|
1 |
台 |
|
|
7 |
破拆工具 |
|
1 |
套 |
|
|
8 |
其它消防器材 |
|
|
|
|
