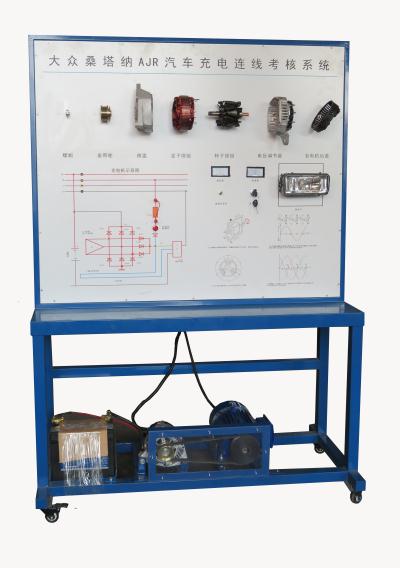

大众桑塔纳AJR汽车充电系统示教板

一、功能：

1、采用实物分解挂置，直观明了，能让学生清楚了解发电机内部结构。

2、配备整体式发电机，由电机驱动发电，并配备检测口，可以测量线圈的交流电主整流后的直流电，并可通过专用仪器仪表检测。

3、通过触摸式故障板设置实际故障，便于考核，可以通过故障的判断和排除，让学生充分理解发电系统的工作原理。

二、操作：

1、接通380V外接电源（试验电机反正转）

2、连接电瓶电缆。

3、打开点火开关，观察充电指示灯（点亮为正常）。

4、点火开关至起动档2秒，电机运转充电指示灯熄灭开始正常工作。

5、故障设置参见故障板使用说明书。

三、注意事项：

1、本实验台电机为高压电禁止学生触摸。

2、电源地线必须牢固接地。

3、运转一个月要检测皮带涨紧度。

4、工作完成应拔掉380V电源及电瓶、电缆。
四、规格：

1、电源：交流380V、50Hz。

2、工作电源：直流12V。

3、外形尺寸：1400×500×1800mm。
