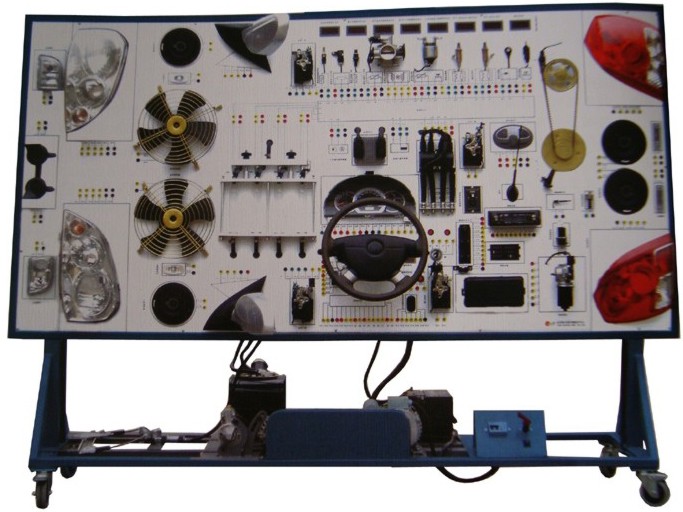

柴油车全车电器实训台简介

   产品以国产柴油车全车电器实物为基础，展示灯光系统、仪表系统、加热塞系统、起动系统、充电系统、喇叭系统、雨刮等各系统的组成结构和工作过程。适用于中高等职业技术院校\普通教育类学院和培训机构对柴油车电器系统的理论和维修实训的教学需要。本实训台功能齐全、操作方便、安全可靠。

（二）结构组成

   加热塞系统、灯光系统、仪表系统、高压油泵电路系统、起动系统、充电系统、喇叭系统、雨刮系统、故障设置系统、移动台架等。

（三）功能特点

1．可运行全车电器系统，展示全车电器系统的组成结构及原理。

2．操纵各种电器开关及按钮，可真实演示汽车电器各系统的工作过程。

3．面板上绘有彩色喷绘电路图，学员可直观对照电路图和实物，认识和分析整车电器各系统的工作原理。

4．面板上安装有检测端子，可直接在面板上检测整车电器各系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。

5．底架部分采用钢性结构焊接，表面采用烤漆工艺，带自锁脚轮。

6．配备有使用说明书及相关资料。

7．故障模拟系统可模拟实际运行工况，设置多种常见故障。具体内容详见故障模拟设置装置说明。

（四）技术参数

外形尺寸：1240mm×550mm×1850mm（长×宽×高）；

动力电源：380V交流电压；

工作电压：12V直流电压；

工作温度：-50℃～50℃；

蓄电池：60AH/12V
