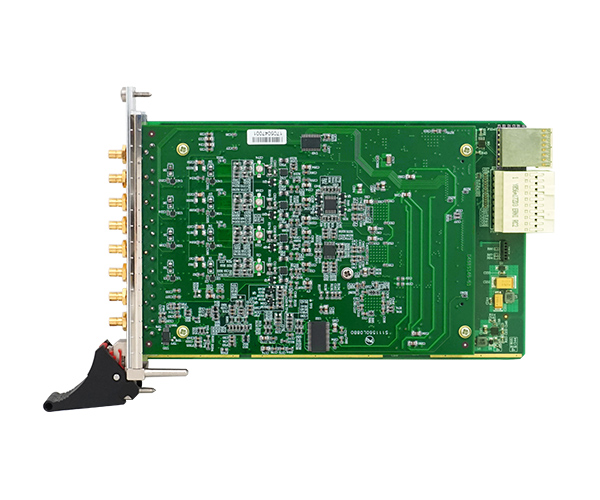

与LabVIEW无缝连接，提供图形化API函数。是一种基于PXIe总线的数字化仪。该板卡提供4路单端模拟量输入，14位ADC采样精度，转换速率高达40MS/s（PXIe8504）/80MS/s（PXIe8514）。
指标参数
AD模拟量输入
ADC分辨率
14位（Bit）
输入通道
4路单端
输入量程
±5V、±1V
采样率
高达40MS/s（PXIe8504）/80MS/s（PXIe8514）
采样方式
同步采样
校准方式
软件自动校准
耦合方式
直流耦合、交流耦合
触发源
软件触发、ATR触发、DTR触发、Trigger
信号触发（用于多卡同步）
ATR输入源
从AI0~AI3的任一通道输入
触发源输入范围
ATR输入范围
同AD量程
DTR输入范围
标准TTL电平
输入阻抗
1MΩ（50Ω可定制）
带宽
20MHz（PXIe8504）/40MHz（PXIe8514）
时钟源
板载时钟、外部10M、PXICLK_10M、PXIECLK_100M、外时钟
外时钟输入范围
PXIe8504：10MHz~40MHz，幅值为2Vpp~5Vpp
PXIe8514：10MHz~80MHz，幅值为2Vpp~5Vpp
数据存储
可搭配PXIe-SSDM2X存储模块实现高达640MB/s实时数据流盘
存储器深度
板载2GB 内存
https://art-control.taobao.com/
06
19
2023
PXIe数字化仪高速AD采集卡阿尔泰科技PXIe8514 数据采集卡 PXIe8504/8514
来源:[北京阿尔泰科技]
联系人：蔡先生
手机：15726604412
电话：010-60953788
传真：010-60953788
QQ：3004526586
Email：2853689776@qq.com
地址：北京北京市地区平谷区王辛庄镇乐园路29号
品牌：阿尔泰科技
价格：面议
元/块
供应地：
产品型号：PXIe8504/8514
