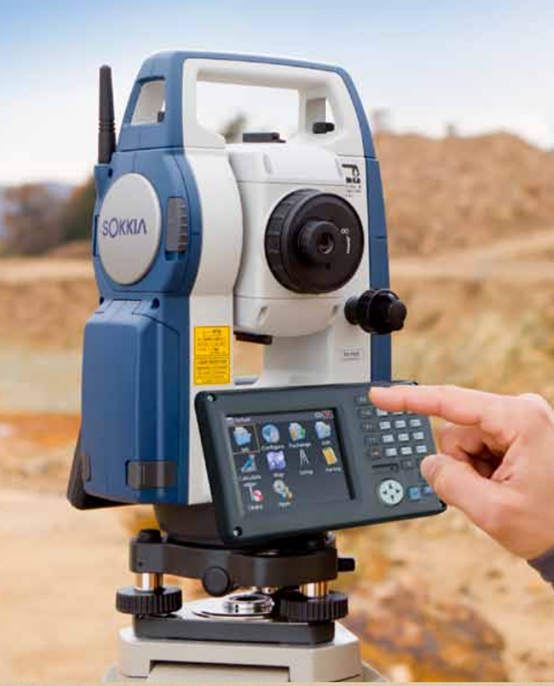

■ 更为精巧的新一代 WINOOWs CE 全站仪
■ 功能强大的 MAGNET TM Field 机载应用软件
■ 卓越的 RED-tech 测距技术
■ 远距离无线数据通讯
■ 先进的高精度测角系统
■ 20 小时单电池作业时间
■ 友好的可视化用户界面和坚固的机体设计
■ 功能强大、机体精巧的 Win CE 全站仪
● WINOOWs CE 6.0 系统提供了更为便捷、舒适的操作环境
● 全新多功能的“MAGNETTM Field”机载软件能极大满足各类测量应用的需求
■ MAGNETTM 系统集成
● 基于云计算技术的精确定位解决方案
MAGNETTM 系统集成采用云计算技术，实现野外数据采集与内业数据处理的无缝衔接。任何时间与地点均可实时完成信息交换、数据通讯和追踪与管理
● MAGNETTM Field 应用软件
具有野外数据采集、施工放样、道路测量及坐标几何计算等应用功能
■ 快速、强大的 RED-tech 测距系统
● 可对任何物体实施 0.9 秒快速测距
● 30cm 至 500m 宽量程免棱镜距离测量
● 共轴明亮的指示激光帮助快速完成目标精确照准
● 超细光斑即使在小入射角情况下仍能获得高精度测距结果
● 确保反射片的测距精度
超细测距激光束不仅可以精确测定墙面、墙角和路面窨井的点位，还能方便地穿越网状栅栏、树林等障碍物实施测量
■ 远距离无线数据通讯
● FX 配备的 1 级蓝牙 * 确保了高可靠性远距离无线数据通讯
● 测站只需照准目标，其余操作均由镜站数据采集器控制完成，提高了测量作业效率
■ 坚固的机体、友好的可视化界面和高等级防护设计
● IP65 高等级防尘防水
● 标准型工作温度范围为：-20℃ ~+50℃
低温型仪器工作温度：-30℃ *
高温型仪器工作温度：+60℃ *
* 高、低温机型仪器按订单生产
● “星”键功能可方便快速设置仪器常用参数和启动测量程序
● 触手可及的触发键可使测量员在目光不离开目镜的情况下完成一系列的测量操作
● 便于数据交流的 USB-A 型接口，关闭护盖后仍能确保 IP65 防护等 级
● 背光式键盘与触摸屏构成的操作面板为测量员提供了的视觉效果和可操作性
■ 先进的测角系统
● 采用的绝对编码测角技术和配备的双轴补偿器，确保了任何作业条件下的测量精度和可靠性，即使在复杂的地形环境下作业也能获得高稳定性的测量结果
● 独特的制动和微动螺旋为稳定的角度测量提供了保障
● FX-101 和 FX-102 采用了革命性的 IACS（角度自校准系统）技术，极大地提高了角度测量结果的可靠性
■ 可持久作业的高效锂电池
● 高效锂电池可通用于索佳全站仪和 GNSS 产品 *
* 索佳早期 GNSS 产品
● 单块电池可持续长时间作业达20 小时
● 红绿光导向器能极大地提高放样测量的工作效率，工作距离可达150m
● 在任何光线条件下，5 级亮度可调的内置激光对中器均能快速完成仪器的对中 *
* 部分地区为可选配置
技术参数：
型号
FX-101
FX-102
FX-103
FX-105
望远镜
放大倍率 / 分辨率
30X/2.5"
其它
镜筒长度 ：171mm，物镜孔径
：45mm（EDM:48mm），成像 ：正像
测角部
最小显示
0.5"/1"
1"/5"
测角精度 (ISO17123-3:2001)
1"
2"
3"
5"
双轴补偿器 / 视准差改正
液体双轴倾斜传感器，补偿范围 ±6′ / 视准差改正
测距部
激光输出等级 *1
无棱镜：3R 级，棱镜 / 反射片 1 级
测距范围
免棱镜 *3
0.3 ～ 500m
反射片 *4*5
RS90N-K:1.3 ～ 500m，RS50N-K:1.3 ～ 300m，RS10N-K:1.3 ～ 100m
小型棱镜
1.3 ～ 500m
单 AP 标准棱镜
1.3 ～ 4,000m/ 良好气象条件下 *6 ：1.3 ～ 5,000m
三 AP 标准棱镜
～ 5,000m/ 良好气象条件下 *6 ：～ 6,000m
最小显示
精测 / 速测：0.001m
测距精度 *2
免棱镜 *3
（3+2ppm×D）mm*7
(ISO17123-4:2001)
反射片 *4
（3+2ppm×D）mm
AP/CP 棱镜
（2+2ppm×D）mm
测量时间 *8
精测 :0.9 秒（初次 1.7 秒），速测 :0.7（初次 1.4 秒），跟踪测 :0.3 秒（初次 1.4 秒）
系统 / 接口与数据管理
操作系统 / 应用软件
WINOOWs CE 6.0 / MAGNET Field
显示器 / 键盘
3.5 英寸，亮度自动控制，带背光半透式 TFT QVGA 彩色液晶显示触摸屏 / 背光式 26 按键键盘
操作面板
双面触摸屏
触发键
位于仪器支架右侧
数据存储
内存
500MB（含软件存储空间）
外存
USB 闪存 ( 最大 8GB)
接口
RS-232C 串口，USB2.0（A 口和小型 B 口）
蓝牙模块（选配）
1 级蓝牙，Ver.2.1 +EDR，传输距离半径：300m*9
其它
指示激光 *10
同轴红色 EDM 激光束
导向光 *10
绿色激光二极管（524nm）和红色激光二极管（626nm），工作范围：1.3 ～ 150m*2
水准器
图形水准器
±6′（内圆）
圆水准器
10′ /2mm
激光对中器（选配）
2 级激光产品，红色激光二极管（635nm±10nm），对中精度：≦ 1.0mm/1.3m
光学对中器
放大倍率：3X，最短焦距：0.3m 自基座
防尘防水等级
IP65
工作温度 *11
-20 ～ +50℃
尺寸（含提柄）
191mm（宽）×190mm（长）×348mm（高）
重量（含提柄和电池）
5.7kg
电源系统
电池
BDC70 机载电池
可充电锂电池
工作时间（测角测距）
BDC70
约 20 小时（间隔 30 秒）
外接电池（选配）
BDC60 ：约 24 小时，BDC61 ：约 49 小时（间隔 30 秒）
视场角 ：1?30′（26m/1,000m）, 最短焦距 ：1.3m，背光亮度 ：5 级
