产品简介 功能特点：
1、基于USB3.0总线的Super Speed Stream传输技术，数据的传输稳定性、速度、实时性都有了很大的提升。
2、设备端USB接口 Lock方式，使USB接口因松动导致掉线的几率大幅度降低。
3、采集卡每个功能都支持带缓冲采样，独有的软硬件技术，保证各个功能在WINOOWs系统上同时稳定可靠的独立运行且互不干扰。
4、板卡功耗很低，支持USB总线供电与5~24V宽范围外供电的自适应切换，方便基于笔记本的外场移动式测量。
5、支持5V 200mA电源输出，支持过载保护，可直接为接近开关、编码器等传感器供电。
6、内置高性能、高屏蔽性端子板，方便用户接线。
7、支持DIN导轨安装。
产品指标：
USB2861为采集卡本身带接线端子版本
USB2861-V为采集卡带68芯插头引出版本
产品概述
总线类型
USB3.0 Super Speed
操作系统
XP、Win7、Win8、Win10
产品级别
工业级
AI模拟量输入
分辨率
16bit
采样范围
±10V、±5V、±2V、±1V
采集速率高达
250Ksps
通道数量
64通道（RSE、NRSE）； 32通道（DIFF）
通道扫描模式
异步循环扫描
采集模式
按需单点采样、有限点采样、连续采样
存储器深度
4K点FIFO存储器
触发源
软件强制触发、开始触发、暂停触发
AO模拟量输出
通道数量
4路
采集速率高达
1Msps
分辨率
14bit
采样范围
±10V、±5V
驱动能力
5mA
存储器深度
4K点FIFO存储器
通道输出模式
同步输出
生成模式
单点（按需）采样、有限点采样、连续采样
CTR计数器
通道数
4路独立多功能计数器
计数器位数
32位
电气标准
TTL电平
计数器功能
边沿计数、脉宽测量、频率/周期测量、半周期测量、
双边沿间隔测量、线性位置测量、角位置测量、可编程脉冲输出
采集模式
按需单点采样、有限点采样、连续采样
存储器深度
1K点FIFO存储器
DI/O
通道数
24通道 DI/O：Port0 8路，Port1与Port2各8路复用PFI
配置方式
程控I/O方向与状态
输入范围高达
0V～5V
电气标准
TTL电平
采样方式
按需单点采样、有限点采样、连续采样
存储器深度
2K点FIFO
输入速率
10MHz
输入阻抗
1MΩ
输出速率
10MHz
单通道驱动
能力高达
-20mA @Source电流
25mA @Sink 电流
+5V输出
输出电压
+5.0V ± 0.2V
带载能力
200mA
负载调整率
3.3%
其他保护
过载后自动保护
软件开关
支持
1. 产品光盘：1张
2. 保修卡：1张
3. 合格证：1张
15726604412 15910369641

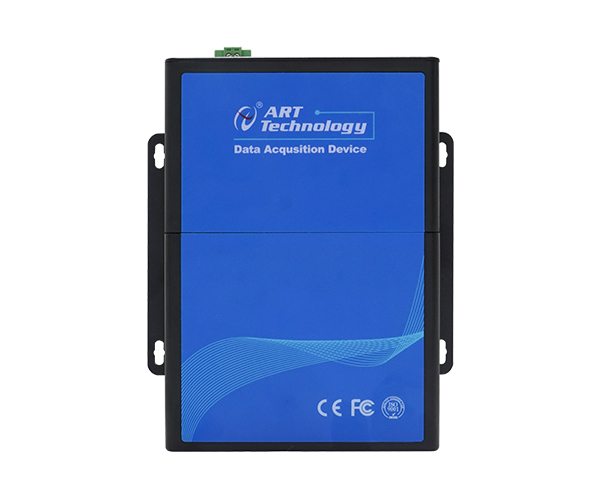

USB2861 是一款多功能数据采集卡。该板卡提供 64 RSE / NRSE 通道或 32 通道 DIFF 模拟量输 入；4 通道模拟量同步输出；8 路带缓冲数字 I/O；16 路可编程 I/O 及 4 通道多功能计数器。 USB2861 的主要应用场合为：电子产品质量检测、信号采集、过程控制、伺服控制。
产品配件
连接器可选
https://art-control.taobao.com
05
11
2023
阿尔泰科技模拟量采集卡4路AO 4路计数器USB2861 数据采集卡
来源:[北京阿尔泰科技发展有限公司]
联系人：蔡先生
手机：13315578168
电话：157-26604412
传真：010-60953788
QQ：1315673497
Email：2853689776@qq.com
地址：河北省唐山市唐山市中国北京北京北京市
品牌：阿尔泰科技
价格：面议
元/块
供应地：河北省唐山市
产品型号：USB2861
