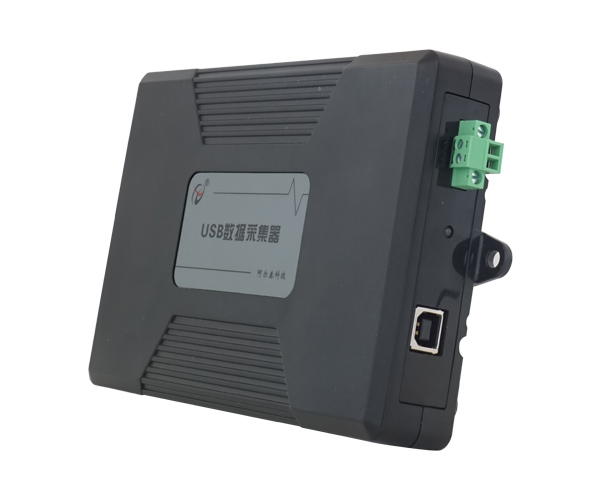

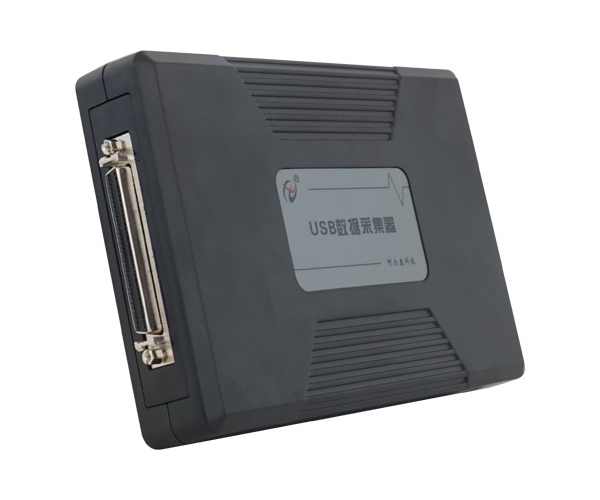

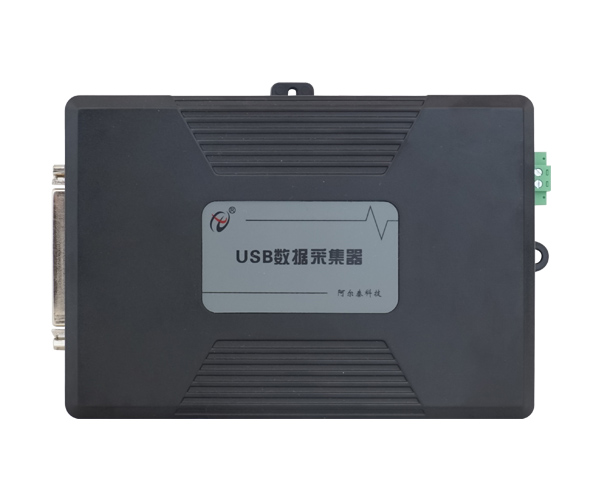

产品简介
USB2881/2/3 系统框图主要由信号调理模块、ADC 模块、DIO 模块、自校准模块、FPGA 控制 模块、USB 桥芯片模块组成。 ADC 模块可实现对 12 路差分信号的采集。核心采用两片 16/14/12 位 ADC 转换芯片，每片可实 现 6 通道同步转换，转换速率为 250KHz，输入量程为±10V、±5V。 DIO 模块提供 16 路数字量输入、16 路数字量输出。
指标参数
模拟量输入
通道数
差分12路
精度
16位(USB2881)
14位（USB2882）
12位（USB2883）
采样频率
250KS/s
校准方式
软件自动校准
同步采样
是
耦合方式
直流耦合
触发源
软件内触发、ATR触发、DTR触发
AD量程
±10V、±5V
程控增益
l，2，4，8倍
AD缓存
8K字（点）FIFO存储器
非线性误差
±1.5LSB
数字量输入
通道数
16路
电气标准
TTL兼容
默认上电状态
低电平
输入逻辑电平
高电平：高达5V，低至2V
低电平：高达0.8V，低至0V
过压保护
0~5V
数字量输出
通道数
16路
电气标准
TTL兼容
默认上电状态
低电平
输入逻辑电平
高电平：高达5V，低至4.4V
低电平：高达0.4V，低至0V
单通道驱动能力
±4mA
总电流驱动能力
±25mA
安装方式
可配导轨（选配）、平面安装
