精密测量中的再一次巨大飞跃精密测量中的再一次巨大飞

早在 1990 年 , 索佳就为精密测量领域开发出了 NET 系列全站仪。最近 , 索佳在该领域又取得了巨大的技术突破 , NET05AXII 和 NET1AXII 既提供了超高测量精度 , 又兼备十分先进的自动化功能 , 可以为各种测量任务提供完美的解决方案。

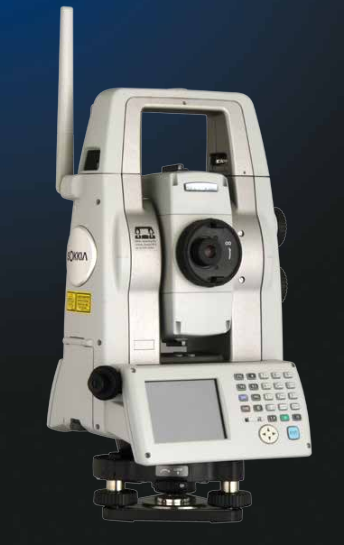

NET05AXII  —世界高测量精度的 3D 全站仪

0.5″测角精度

NET05AXII使用了索佳独特的自主角度校正系统(IACS), 提供更加可靠的角度测量数据。结合索佳优良的RAB绝对编码度盘技术, NET05AXII实现了工业计量级的0.5″高精度角度测量。

亚毫米级超高测距精度

索佳突破了高精度测距技术 , 确保了亚毫米级的测距精度。

■   NET05AXII 棱镜测距精度为 (0.8mm+1ppm), 测程至 3500m；

■   NET05AX 索佳独有的反射片测距精度 : (0.5mm+ 1ppm)；

■   NET05AXII 无协作目标测距精度 : (1mm+1ppm);

宽量程的多功能 3D 全站仪

1″－1mm 测角、测距精度     NET1AXII

NET1AX 具有 1″级的测角精度 , 反射片测距精度 :

(1mm+1ppm)。

宽量程

■   无协作目标最短可测距离为 0.3m； 最远测程优于400m；

■  反射片 (50×50mm) 距离测程优于 200m。

更远的自动照准测程及更高的精度

自动照准功能可以自动识别与照准反射棱镜和反射片（包括半反射片）, 可实现真正的无人值守自动化测量。

■ 单个 AP 棱镜自动照准的范围为 1000m。

■ 采用标准棱镜和反射片测量时，自动照准精度分别提高

到   1mm/200 米 * 和 1mm/50 米 *。

* 自动照准精度采用 ISO17123-3 标准

■   独特的多棱镜自动识别运算法则 , 确保在周期性观测中自动照准预先设定的正确棱镜目标。

更快的自动跟踪速度

NET05AXII 和 NET1AXII 采用新的伺服马达和驱动机制，使仪器转速提到了 85° / 秒，节省了总测量时间，特别是在大规模监测应用中更为明显。

■ 移动物体的连续测量。

■ 隧道盾构机的位置和姿态控制。

■ 高精度的施工放样。

完美的同轴指示激光

■   望远镜与 EDM 完全同轴 , 红色指示激光也是 EDM 测距光源 , 所以激光指示点就是测距目标点 , 即所谓的“所指即所测”。

棱镜预扫描

棱镜预扫描功能可极大地提高结构监测应用中初始设置的工作效率。

■   新型 NET 系列结合外部控制系统，可对区域实施自动搜索来快速确定棱镜的大致位置，即使在棱镜无法用肉眼看见的黑暗环境下也能正常工作。

■   预扫描获得的棱镜大致位置可大大提高测量时棱镜自动精确照准的效率。

400m 免棱镜测程（NET1AXII）

■   NET1AXII 免棱镜测程可达 400m（Kodak 测试卡白色面，反射率 90%）。

快速 2D 监测

■   专为节省二维实时监测应用的测量时间而研发。新型 NET 系列可以通过外部控制系统对仪器实施操作，快速获取垂直和水平角数据，对监测体的二维位移（垂直向和水平向）进行更快地识别和判断。

新型 NET 系列运用先进的图像处理技术，对望远镜视场内的棱镜进行垂直和水平角精确测量。此功能在操作时不要求精确照准棱镜也不需要测距，从而可显著提高测量速度，是沉降观测、位移变形监测的理想仪器。

超大亮度自控屏及 Win CE 操作系统

■   新型 NET 系列采用带 LED 背光的 3.5 英寸触摸液晶显示器，其亮度由内置光传感器进行自动优化控制。

■ 内置 WINOOWs CE 6.0 操作系统。

完美的背光式键盘

■    在隧道和夜间等昏暗光线条件下，显示器和数字字母键盘可同时照亮，仪器操作非常方便。

多种数据存储方式

■ 内置 500MB 数据内存（含软件内存）。

■ 支持 U 盘等存储器 , 可达 8GB。

自动化测量应用案例

自动化变形监测

采用智能化测量功能 , 可快速完成位移与沉降等变形监测。

■ 桥梁、建筑物、水坝、矿山、隧道、铁路和其他大型已建或正在建设中的建、构筑物 , 可实现完全无人职守的自动化变形监测。

■ 就近照准技术： NET05AXII 和 NET1AXII 全站仪采用独特的棱镜自动识别和照准运算法则，当在仪器望远镜的视场内有多个棱镜或反射物体时，仪器都会自动照准离望远镜中心轴线最近的棱镜。NET05AXII 和 NET1AXII 全站仪的这一就近照准技术确保能在狭窄或多棱镜识别的环境中，仪器能准确地识别所需要观测的棱镜，满足自动化监测项目中准确获取测量数据的需要。

隧道变形监测

有了 NET05AXII/NET1AXII , 从此可以快速高效地进行隧道围岩收敛等变形监测。

■   快速、准确地测定隧道支撑物 , 及天顶 、内壁等收敛变形量 , 特别适用于隧道新奥法施工工地。

■ NET05AXII/NET1AXII 可用于在建或已建成的隧道变形自动化监测 , 在无人职守的情况下确保设备的安全运行。

■ 采用无协作目标测距和马达驱动功能快速测量隧道断面 ,NET1AXII 具有长测程的无协作目标测距功能 , 是隧道断面测量的理想工具。

■ NET05AXII 和 NET1AXII 的自动跟踪功能 , 在动态的情况下可保证准确测定盾构等机械的位置和姿态。

船舶测量

NET05AXII 和 NET1AXII 在独特目标系统的配合下 , 极大提高了船舶分段测量的效率和精度。

■   精确的几何测量能够保证船舶的分段制造精度 , 提高船舶制造中的合拢速度。

■   精确的船舶分段加工 , 有利于极大提高整个船舶的装配质量。

桥梁测量

使用反射片或精密微型棱镜 , 可以很方便地进行桥梁吊装测量 , 以便减少吊装指挥时间。

■   桥梁各部件的精确制造 , 有利于极大缩短工地现场的装配时间。

■   已建桥梁的自动化变形监测 , 有利于桥梁的维护和安全运行。

工业测量

在各种生产车间进行复杂部件的几何位置、几何尺寸测量 , 测量精度可达亚毫米至毫米级。

■ 设备制造过程中需要掌握的真实测量精度。

■   为管状部件、机械、风力发电机等物体测定精密的空间位置 , 或提供水平、垂直和同轴性等几何特性的检测。

交通工具测量

NET05AXII 提供了一套灵活的解决方案 , 用于交通车辆、航空航天器等在生产、维护和保养期间的几何尺寸精密测量。

■ NET05AXII 在特殊反射片的配合下 , 点位测量精度可达亚毫米级。

■ 容易架设的可移动 3D 测量系统 , 便于在多个不同的位置对被测物进行测量。

技术参数：
