开箱验货

按“装箱清单”中名称、规格型号和数量等对产品进行逐件检查核对。

2)        资料、工具和仪器

表 1 常用安装工具表

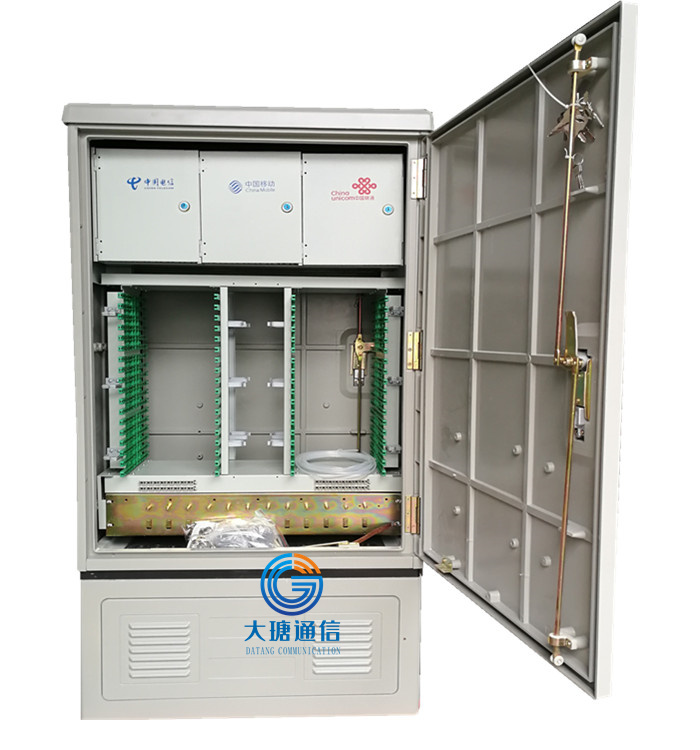

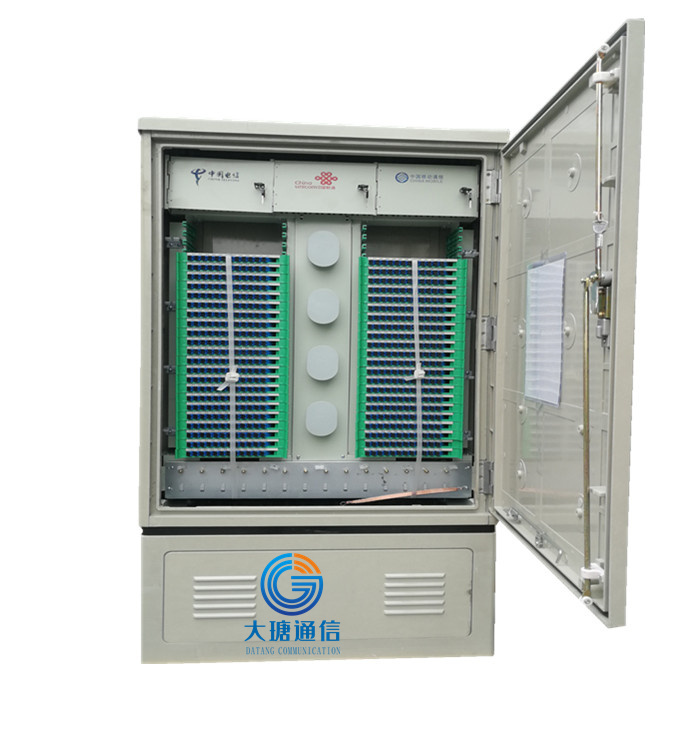

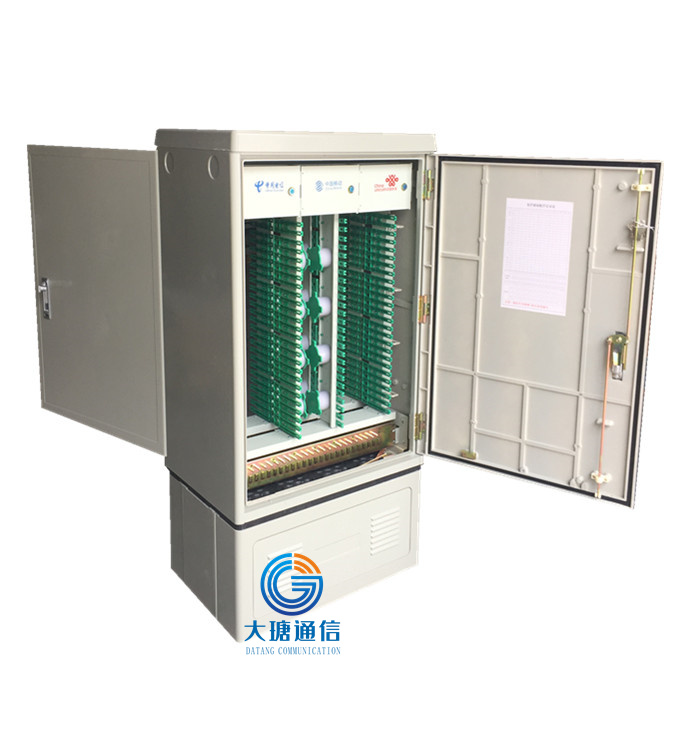

144芯/288芯/576芯无跳接光缆交接箱使用说明书

3.2 安装

3.2.1   预制水泥基座

选定好光缆交接箱安装位置后，按图 4及表 2预置实心混凝土水泥基座。

注：根据箱体底部固定孔位置，采用预埋好4个M12的膨胀螺栓或用打孔后敲入4个M12膨胀螺栓。

3.2.2安装箱体

将箱体放置于水泥基座上，底部安装孔位与预置的膨胀螺栓对准后用螺母拧紧。

注：箱体底座与基座接触处应抹“八字灰”，以防箱体内进水。

4 使用和操作

4.1 光缆的引入、固定、开剥及保护

1)   打开底座门板，将光缆从基座内引入箱体；

2)   开剥光缆，切除光缆外护套；并清洁光缆；

注：光缆开剥长度：见图11，长度约L+1.5米（仅供参考），铠甲层预留25mm，中心加强芯预留100mm

3)   在光缆开剥处缠上绝缘胶布或是套上热缩保护套管加以保护；

4)   将加强芯穿入固定孔，用喉扣于光缆铠甲处将光缆固定在光缆固定板的相应位置，再拧紧加强芯

5)   从光缆固定板接地引出点引线至接地点；

6)   用密封腻子将箱体底部光缆引入孔处缝隙封死，防止潮气进入箱体。

光缆固定板接地处切忌与箱体内部零件相连，以免造成伤害。

4.2 光缆与尾纤的熔接及尾纤的存储

1)   裸纤从熔接储纤盘右侧进入，在熔接盘侧壁绑扎后进入熔接盘；

2)   光纤在熔接盘保证至少可以盘存一圈后去除多余光纤；

3)   尾纤从熔接储纤盘左侧进入；

4)   尾纤进熔接盘之前开剥，保证至少可以盘存一圈后去除多余光纤；

5)   将尾纤与褴纤熔接并用熔接保护套管保护好；

6)   多余的尾纤在储纤盘盘存区盘绕集中放置于停泊区，见图12。

4.3 

1)   将光分路器插片盒通过导轨插入安装支架上；光分路器安装

2)   将光分路器插片盒上的黑色按扣压下，使其固定于安装支架上，见图13

注：144芯光缆交接箱订制的光分路器上的尾纤长度不能超过1.0米

    288芯与576芯光缆交接箱订制的光分路器上的尾纤长度不能超过1.2米

4.4 光纤直熔安装 undefined

1)   从直熔盘托架上取出直熔盘并打开熔接盘盖；

2)   保证引入直熔盘的光纤在熔接盘内至少盘存一圈，见图14

3)   两纤熔接后用熔接保护套管保护后卡入熔接固定座；

4)   盖上熔接盘盖后将直熔盘插回直熔盘托架。

4.5 尾纤与跳纤路由

1)   从熔接储纤盘停泊区中取出需要开通的尾纤；

2)   取出的尾纤通过走纤单元的汇聚-分流后进入光分路器相应端口。

3)   暂时不开通的闲置尾纤仍停泊于储纤盘中，见图15。尾纤收容时须将储纤盘拉开至大位置，再将多余的纤盘存在储纤盘内，以确保储纤盘能正常打开。
