故障距离定位 (RTF)

互调&回波损耗检测

故障距离定位(RTF)功能模块

故障距离定位(RTF)是凯镭思公司开创的革新性的技术，能帮助运营商非常准确的检测到天馈系统的互调源和回波损耗发生故障的位置，避免繁琐的跳线、馈线、天线分段排除法，大大减少问题诊断和修复的时间。包含互调数据信息的反射数据提供了射频路径上精准的故障点位置。18612256975

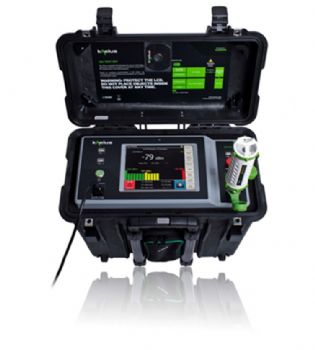

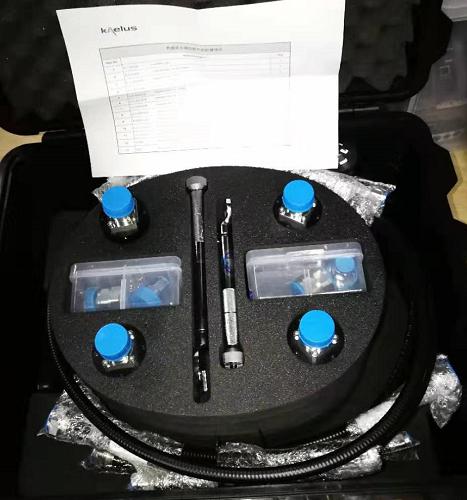

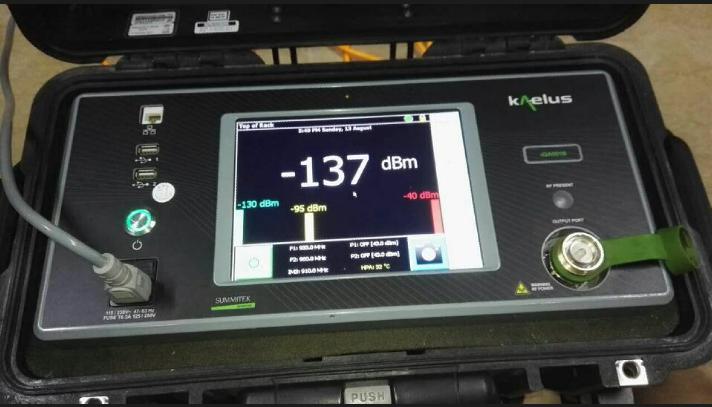

RTF系统由一个RTF模块、连接线和一台激活了RTF功能的iQA系列便携式互调测试仪组成。客户可以采购一台新的激活了RTF功能的便携式互调测试仪，或升级已有的A或B系列iQA测试仪表以支持RTF功能。

产品特性

§ 精准的确定射频传输路径上互调和回波损耗故障点的位置

§ 叠加互调和回波损耗与距离对比的数据可增强故障处理定位和处理能力

§ 与所有激活RTF功能的iQA系列互调测试仪相兼容

§ 现有的A或B系列iQA测试仪表可通过工厂升级的方式实现

§ 操作简单，人性化的触摸屏用户界面

§ 测试过程中无需断开连接线即可在不同的测试模式间快速切换

§ 通过引导操作人员掌握互调故障的位置，快速修复基站

§ 互调测试前，RTF模块将执行回波损耗安全检测，以便在高射频功率发射前警示操作人员

回波损耗

回波损耗峰值

装配RTF模块后，通过比较低功率回波损耗和测量距离，将提升级别以激活高功率的互调测试等级。如果计算出来的回波损耗峰值超过用户设定的门限值，随同故障点距离的告警信息就将呈现给操作人员。操作人员可以选择路上测试或继续互调测试。这个安全功能已经增加，可以在打开辐射系统进行修复时帮助防止意外的高功率射频发射。

z大互调源的距离

装配RTF模块后，iQA用户软件可提供4种不同的视图，操作人员可以在微蜂窝基站上用来分析互调故障。“原始”的视图可以非常清楚的识别出传输线上z大的静态互调故障点的距离和量级。为获得z可靠的结果，建议系统性地排除z大互调故障，并反复操作，直至所有静态互调源消失。一旦互调源被排除，操作人员可以启动动态互调测试，以证明互调性能稳定并持久。

互调与距离的比较

仅按一次按钮，操作人员即可切换至“PIM”界面查看传输线上所有互调源的相对量级。提供的标记功能允许使用者在显示出来的所有互调故障的量级和距离的峰值上跳跃。故障距离定位利用自主的加强方案运算法则，帮助用户更好的解决常规的FFT分析法无法判断的间隔的互调故障，

回波损耗与距离的比较

仅按两次按钮，操作人员即可切换至“RL”界面查看回波损耗与距离的比较。如“PIM”界面，提供的标记可显示每一个回波损耗峰值的量级和距离。

互调和回波损耗叠加

“OVL”界面在一个单一的屏幕上叠加了回波损耗与距离的对比和互调与距离的对比。用户可以同时为互调峰值和回波损耗峰值设置单独的标记，并测量故障点间的相对距离。像过滤器或放大器等电气化的长设备，及跳线和馈线等引起的速率变化，会降低单个距离计算的绝对准确度。由于这些误差对互调和回波损耗的计算相应的会造成影响，所以故障点间的相对距离特定比单个距离的计算要更为准确。采用互调问题点到回波损耗峰值的相对距离，可以使用户比采用单独的互调与距离的比较，更为精确的定位传输线上故障点的位置。
