华北东北GC8611合成式视频功率源模拟信号源室分系统信源

产品说明

      随着第四代（4G）移动通信技术的普及及第五代（5G）通信系统的开发，建筑物内的业务量不断上升。然而现代建筑物的结构对源于室内的移动通信频段信号的屏蔽与衰减相当严重，因此运营商必须建立室内分布系统。由于室内坏境的复杂性，必须在现场采用实际的射频传输测量，GC8611为宽带、连续波、合成式射频功率发生器给室分系统提供稳定信源。尤其适用于室分系统的高效验收及快速排障。

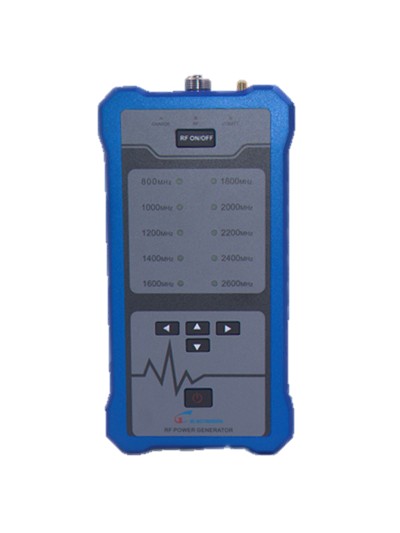

   GC8611为宽带、连续波、合成式射频功率发生器，全部完美支持移动2G、3G、4G、5G 、WLAN频段

双端、高稳定度可调输出，同时提供主输出和辅助输出两路频率完全相等的信号，主输出功率高达30dbm，预置10个z常用的测试频段，具体频点可根据用户要求设定。18612256975

典型运用：

现场发射模拟

空间传播模式测试

上下行平衡测试

故障排查及器件测试

快速物理层验收

室分工程检测指标方法

1.通过连接GC8611给室分系统提供稳定信源。

2.使用GC8320/GC8330可以检测主干，分支和末端天线的实际输出功率和各个点的驻波比。

3. 通过驻波比可以清楚了解各个点位器件质量情况。

4. 通过各个点位的实际输出功率可以得出整条链路实际的链路损耗。

技术参数

      输出频率范围                       300MHz-6000MHz

      频率设置分辨率                  1MHz

      频率准确度                         +/-50ppm

      频率稳定度                         +/-1ppm/℃

      主输出功率                         ＞+27dBm

      主输出平坦度                     +/-1.5dB

      主输出稳定度                     0.01dB/℃

      主输出谐波分量                  ＜-20dBc

      主输出杂波分量                  ＜-40dBc

      主输出次谐波分量               ＜-70dBc

      辅助输出功率                      -10dBm

      辅助输出平坦度                   +/-2dB

      辅助输出稳定度                   0.01dB/℃

      标称阻抗                             50

      反向滞留承受力                   50V

      电池续航时间                      1.5小时

      工作温度范围                      -10~+50℃

      z高工作海拔                      5000m

      重量                                   1Kg
