1） 目的和意义

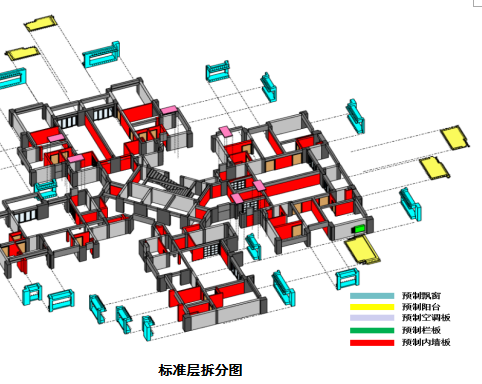

项目的高层建筑可采用预制外墙挂板、预制阳台、预制栏板、预制空调板、预制内墙板施工建造，运用BIM技术可有效提高构件预制加工能力，有利于降低成本、提高工作效率、提升建筑质量。

2） 数据准备

① 施工作业模型。

② 预制厂商产品参数规格。

③ 预制加工界面及施工方案。

3） 操作流程

① 收集数据，并确保数据的准确性。

② 与确定预制加工界面范围，并针对方案设计、编号顺序等进行协商讨论。

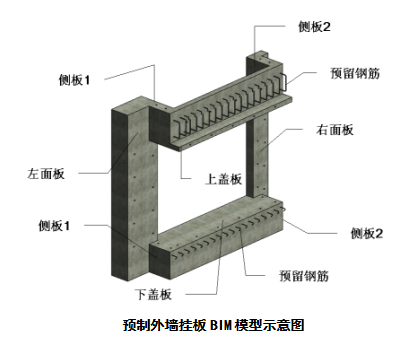

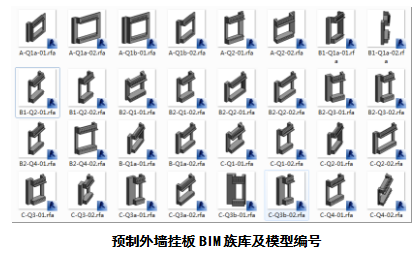

③ 根据厂商产品参数规格，自行建立构件模型库，替换施工作业模型原构件。本项目BIM模型的搭建采用Revit、Planbar（三维钢筋建模和算量、混凝土预制构件深化设计）、TIM 软件（预制构件厂可视化信息管理）、Allplan Precast（混凝土预制件行业集成方案），保证后期执行必要的数据转换、机械设计及归类标注等工作，将BIM模型转换为预制加工设计图纸。

④ BIM模型按照厂家产品库进行分类处理，并复核是否与现场情况一致。

⑤ 将构件预装配模型数据导出，进行编号标注，生成预制加工图及配件表，施工单位审定复核后，送厂家加工生产。
