性能配置
处理器
采用Freescale Cortex-a9四核 i.MX6Q 1GHz处理器，性能强悍
存储
2GB内存单通道32bit数据总线DDR3
16GB固态硬盘高速eMMC4.5存储
系统
支持Android4.4&Linux+QT2.2 & Ubuntu12.04
硬件
核心板192PIN管脚引出，功能全面；采用邮票孔焊接设计，稳定性更强
支持RGB/LVDS/MIPI/HDMI显示,500W摄像头、4G、GPS、WiFi蓝牙4.0、电池
设计
采用八层板通孔工艺，抗干扰性更强；核心板40*60mm
开发板160*80mm，功能全面布局合理
技术
专业NXP ARM方案商荣品原厂核心技术
技术资料
硬件
提供核心板原理图精简版、底板原理图及PCB、结构图等
源代码
提供Android4.4 源码，持续更新
资料
提供实用开发板资料文档和使用文档（含Android开发环境搭建和应用开发）
其他
提供开发工具、数据手册等
产品介绍
飞思卡尔freescale i.mx6芯片介绍
RAM

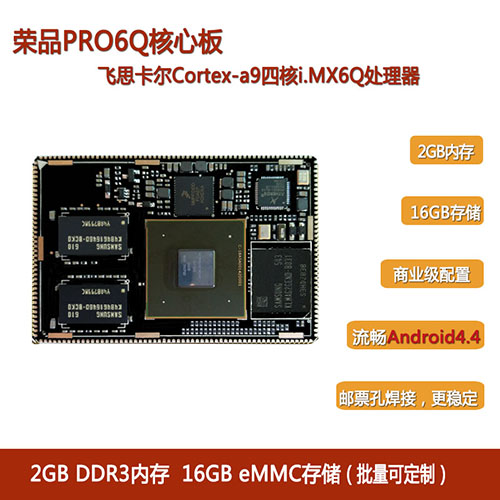

PRO6Q核心板采用了邮票孔焊接设计而成,尺寸为 40*60mm，脚位数 192Pin。核心板标配2GB，DDR3内存和16GB高性能eMMC4.5闪存(批量存储可选配4/8/32GB等容量)。PRO6Q核心板支持3.7V锂电池，自带充电功能及库仑计检测，外围电路简单，核心板可支持待机功能（待机功率0.1W,小于20mA）。

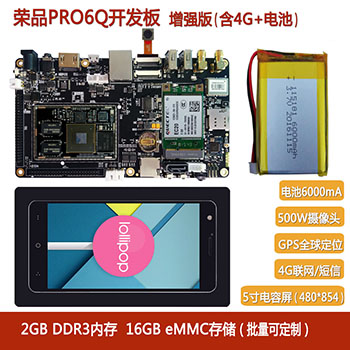

PRO6Q开发板标配板载5寸屏、500W摄像头、GPS、WiFi蓝牙4.0、HDMI/LVDS/MIPI显示、Ethernet、IR等，增强版可选4G模块+6000mA电池。
PRO6Q开发板主要针对手持方案，板载功能全面实用，可大大减少研发时间。
本产品主要应用于军工，车载，医疗，平板，机器人，无人机，仪表，工控机,三防机，监控，人机界面交互，网络摄像头等智能化产品。
商用级 6Q5E 工作温度 -25度~85度 存储温度 -40度~100度

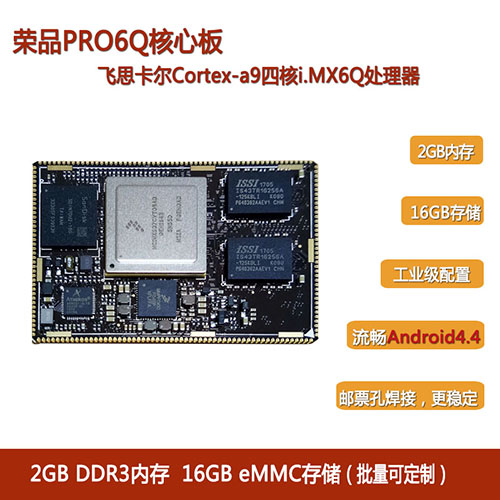

工业级 6Q7C 工作温度 -40度~85度 存储温度 -40度~100度
汽车级 6Q6A 工作温度 -40度~125度 存储温度 -40度~100度
电流检测报告
PRO6Q主板电性能报告
锂电池供电的范围：3.2~4.2V。
硬件规格
PRO6Q核心板硬件规格
配置
扩展
系列
CORE
频率(MHz)
内核
操作温度
cache(kB)
L2 cache Max(kB)
(kB)
串行接口类型
视频显示
特性
外部存储
USB
CAN
以太网
附加特性
i.MX6Q
Cortex-A9
800~1000
4
-40 ~125
32
1000
256
eCSPI
I2C
UART
USB
I2S
ESAI
SDIO
1080p Decode
1080p Encode
1080p Transcode
HDMI 1.4
Image Pre and Post
Processor
Graphics(1*)
OpenCL
MMC
SD
Integrated
PHY
USB 2.0
USB OTG
HS
Flex-CAN
1 Gbps +IEEE
1588
LVDS
MLB150 (Media
Local Bus)
PCIe 2.0 1x
Lane
SATA 2.0
Tamper Detect
Temperature
Sensor
编号
检测项目
规格
详述
电流范围
平均
1
待机电流
3.7V
连接所有设备，进入待机模式
18mA
2
充电电流
3.7V
外接5V，机器设置关机状态
1050mA
3
关机漏电流
3.7V
机器设置关机状态，测试电池端
20uA
4
开机电流
3.7V
背光80%状态，记录电流范围，直到进入主界面
280mA~930mA
640mA
5
主界面静态电流
3.7V
不接显示屏
345mA
6
主界面静态电流
3.7V
背光80%状态，主界面不动作
492mA
7
播放视频
3.7V
背光80%状态，播放1080P高清视频
760mA~845
800mA
8
播放音乐
3.7V
背光80%状态，播放音乐
500mA~550mA
520mA
9
WIFI上网
3.7V
背光80%状态，浏览器上网页
580mA~1020mA
620mA
10
RJ45上网
3.7V
背光80%状态，浏览器上网页
560mA~980mA
600mA
11
接HDMI电视
3.7V
背光80%状态，播放视频
580mA
12
接HDMI电视
3.7V
不接屏，播放视频
420mA
13
4G上网
3.7V
背光80%状态，4G浏览器上网页
660mA~1220mA
900mA
14
GPS
3.7V
开启定位功能
600mA~630mA
610mA
尺寸
40*60mm
高度
2.5mm
工艺
8层板，通孔工艺
CPU
Freescale Cortex-A9 四核 i.MX6Q，主频 1 GHz
内存
2GB 32位数据总线
存储
16GB EMMC4.5（批量可定制4/8GB）
PMU
NXP MMPF0100F0AEP 电源管理
GPU
Vivante GC2000
引角扩展
引出脚多达192PIN，满足用户各类实用扩展需求
工作环境温度范围
-25℃到85℃
工作电压
5V（推荐使用标配5V/3A电源线）
3.7V锂电池
支持3.7V锂电池，自带充电功能及库仑计检测
系统支持
Android4.4
