本公司自2017年7月1日起，针对焊接式核心板RP4418/RP6818二个系列，EMMC由原来的4.5版本提升至最新5.1版本（4.5版本的物料已停产），客户的硬件底板部分无需做任何修改，软件部分只需打EMMC相关补丁即可。

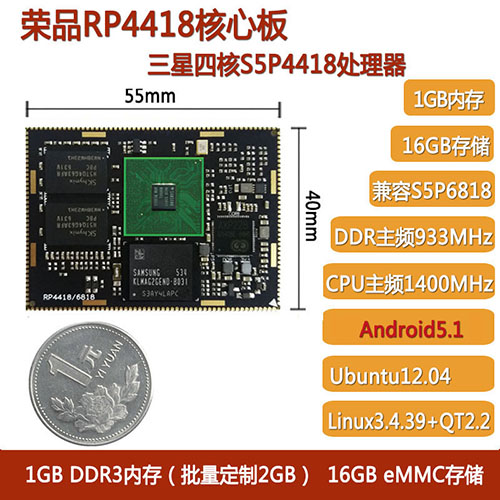

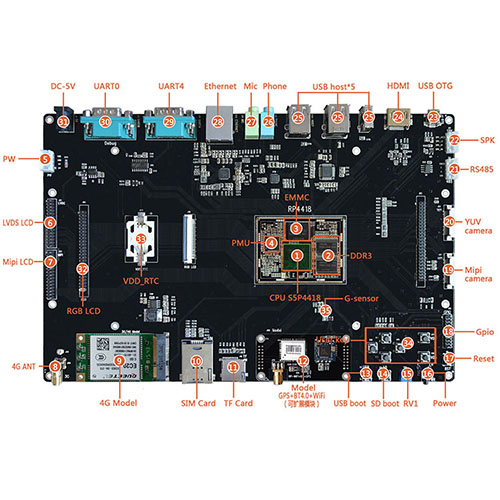

RP4418核心板硬件规格
RP4418核心板引脚定义

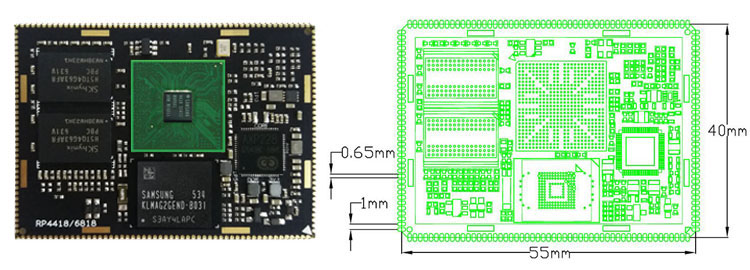

尺寸
55*40mm
高度
2.8mm
工艺
8层板，沉金工艺
CPU
三星 S5P4418 28nm 间距0.65 尺寸17*17mm 513 FCFBGA封装Cortex-A9 四核32KB*4 I/D 缓存 1MB 二级缓存 CPU主 频1400MHz DDR3 32位数据总线最高主频933MHz
内存
1GB 32位数据总 线 DDR3主频最高933MHz(批量可定制2GB)
存储
16GB EMMC4.5（批量可定制4/8GB）
PMU
AXP228电源变频 管理，待机电流小于15mA
GPU
Mali-400 MP
引角扩展
引出脚多达182PIN，满足用户各类实用扩展需求
温度范围
-20℃到70℃
工作电压
5V（推荐使用标配5V/3A电源线）
系统支持
Android5.1（推荐）、Android4.4、Ubuntu12.04、Linux+QT2.2
引脚编号
引脚名称
输入/输出
说明
1
VSYS_IN
IN
电源输入 3.4V至5.5V
2
VSYS_IN
IN
3
GND
IN-OUT
接地
4
GND
IN-OUT
5
GPIOC24
IN-OUT
GPIO控制口
6
GPIOC17
IN-OUT
GPIO控制口
7
OUT-3V3-1A
OUT
可外供电 3.3V 负载1A
8
VDD_RTC
IN
RTC时钟保存电源输入1.8V至3V
9
LCD_CLK
OUT
LCD时钟
10
R0
OUT
LCD数据通道（可复用GPIO）
11
R1
OUT
12
R2
OUT
13
R3
OUT
14
R4
OUT
15
R5
OUT
16
R6
OUT
17
R7
OUT
18
G0
OUT
19
G1
OUT
20
G2
OUT
21
G3
OUT
22
G4
OUT
23
G5
OUT
24
G6
OUT
25
G7
OUT
26
B0
OUT
27
B1
OUT
28
B2
OUT
29
B3
OUT
30
B4
OUT
31
B5
OUT
32
B6
OUT
33
B7
OUT
34
HSYNC
OUT
LCD数据行（可复用GPIO）
35
VSYNC
OUT
LCD数据场（可复用GPIO）
36
DE
OUT
LCD数据模式（可复用GPIO）
37
GPIOC8
IN-OUT
GPIO控制口
38
PWM0
OUT
PMW定时器
39
SDA1
IN-OUT
I2C通道1 数据信号
40
SCL1
OUT
I2C通道1 时钟信号
41
GPIOB26
IN-OUT
GPIO控制口
42
GPIOC14
IN-OUT
GPIO控制口
43
LVDS_CLKP
OUT
LVDS 时钟正
44
LVDS_CLKN
OUT
LVDS 时钟负
45
LVDS_Y0P
OUT
LVDS 数据通道0正
46
LVDS_Y0N
OUT
LVDS 数据通道0负
47
LVDS_Y1P
OUT
LVDS 数据通道1正
48
LVDS_Y1N
OUT
LVDS 数据通道1负
49
LVDS_Y2P
OUT
LVDS 数据通道2正
50
LVDS_Y2N
OUT
LVDS 数据通道2负
51
LVDS_Y3P
OUT
LVDS 数据通道3正
52
LVDS_Y3N
OUT
LVDS 数据通道3负
53
LCD_MIPI_CLKP
OUT
MIPI 时钟正
54
LCD_MIPI_CLKN
OUT
MIPI 时钟负
55
LCD_MIPI_DP0
OUT
MIPI 数据通道0正
56
LCD_MIPI_DN0
OUT
MIPI 数据通道0负
57
LCD_MIPI_DP1
OUT
MIPI 数据通道1正
58
LCD_MIPI_DN1
OUT
MIPI 数据通道1负
59
LCD_MIPI_DP2
OUT
MIPI 数据通道2正
60
LCD_MIPI_DN2
OUT
MIPI 数据通道2负
61
LCD_MIPI_DP3
OUT
MIPI 数据通道3正
62
LCD_MIPI_DN3
OUT
MIPI 数据通道3负
63
SD0_CD
IN
TF卡检测脚
64
SD0_D1
IN-OUT
SD通道0数据1
65
SD0_D0
IN-OUT
SD通道0数据0
66
SD0_CLK
OUT
SD通道0时钟
67
SD0_CMD
IN-OUT
SD通道0使能
68
SD0_D3
IN-OUT
SD通道0数据3
69
SD0_D2
IN-OUT
SD通道0数据2
70
SD1_D1
IN-OUT
SD通道1数据1
71
SD1_D0
IN-OUT
SD通道1数据0
72
SD1_CLK
OUT
SD通道1时钟
73
SD1_CMD
IN-OUT
SD通道1使能
74
SD1_D3
IN-OUT
SD通道1数据3
75
SD1_D2
IN-OUT
SD通道1数据2
76
TXD1
OUT
TTL串口通道1发送
77
RXD1
IN
TTL串口通道1接收
78
RTS1
OUT
TTL串口通道1发送数据请求
79
CTS1
OUT
TTL串口通道1清除数据
80
SDA2
IN-OUT
I2C通道2 数据信号
81
SCL2
OUT
I2C通道2 时钟信号
82
GPIOB25
IN-OUT
GPIO控制口
83
GPIO3
IN-OUT
GPIO控制口
84
VDD33_WIFI
OUT
WIFI电源 3.3V输出
85
ADC0
IN
模拟ADC0通道 支持0~1.8V
86
TXD2
OUT
TTL串口通道2发送
87
RXD2
IN
TTL串口通道2接收
88
TXD3
OUT
TTL串口通道3发送
89
RXD3
IN
TTL串口通道3接收
90
USB_BOOT
IN
USB启动方式
91
SD_BOOT
IN
SD卡启动方式
92
KEY_RST
IN
复位键
93
KEY_PWR
IN
开机键
94
GPIOB30
IN-OUT
GPIO控制口
95
GPIOB31
IN-OUT
GPIO控制口
96
GPIO5
IN-OUT
GPIO控制口
97
SPICLK0
OUT
SPI0通道时钟（可复用GPIO）
98
SPICS0
OUT
SPI0片选（可复用GPIO）
99
SPITX0
OUT
SPI0发送（可复用GPIO）
100
SPIRX0
IN
SPI0发送（可复用GPIO）
101
SPICLK2
OUT
SPI2通道时钟（可复用GPIO）
102
SPICS2
OUT
SPI2片选（可复用GPIO）
103
SPITX2
OUT
SPI2发送（可复用GPIO）
104
SPIRX2
IN
SPI2接收（可复用GPIO）
105
MIPI_DN0
IN
摄像头MIPI0数据负
106
MIPI_DP0
IN
摄像头MIPI0数据正
107
MIPI_DN1
IN
摄像头MIPI1数据负
108
MIPI_DP1
IN
摄像头MIPI1数据正
109
MIPI_CKN
IN
摄像头MIPI0时钟负
110
MIPI_CKP
IN
摄像头MIPI0时钟正
111
MIPI_DN2
IN
摄像头MIPI2数据负
112
MIPI_DP2
IN
摄像头MIPI2数据正
113
MIPI_DN3
IN
摄像头MIPI3数据负
114
MIPI_DP3
IN
摄像头MIPI3数据正
115
CAM0_D2
IN
YUV摄像头数据2（可复用GPIO）
116
CAM0_D1
IN
YUV摄像头数据1（可复用GPIO）
117
CAM0_D3
IN
YUV摄像头数据3（可复用GPIO）
118
CAM0_D0
IN
YUV摄像头数据0（可复用GPIO）
119
CAM0_D4
IN
YUV摄像头数据4（可复用GPIO）
120
CAM0_PCLK
IN
YUV摄像头时钟输入（可复用GPIO）
121
CAM0_D5
IN
YUV摄像头数据5（可复用GPIO）
122
CAM0_D6
IN
YUV摄像头数据6（可复用GPIO）
123
CAM_MCLK
OUT
YUV摄像头时钟输出（可复用GPIO）
124
CAM0_D7
IN
YUV摄像头数据7（可复用GPIO）
125
CAM_2V8
OUT
摄像头电源2.8V
126
CAM_1V8
OUT
摄像头电源1.8V
127
GND
IN-OUT
接地
128
CAM0_HS
IN
YUV摄像头行信号
129
GPIOA28
IN-OUT
GPIO控制口
130
GPIOB24
IN-OUT
GPIO控制口
131
CAM0_VS
IN
YUV摄像头场信号
132
GPIOB9
IN-OUT
GPIO控制口
133
OTG_PWR
OUT
VBUS 5V 使能脚
134
VBUS
OUT
VBUS 电源
135
OTG_DN
IN-OUT
USB数据负
136
OTG_DP
IN-OUT
USB数据正
137
ID
IN
主从模式检测
138
HDMI_HPD
IN
HDMI检测
139
HDMI_CEC
IN
HDMI检测
140
HDMI_TXCN
OUT
HDMI时钟负
141
HDMI_TXCP
OUT
HDMI时钟正
142
HDMI_TX0N
OUT
HDMI数据0负
143
HDMI_TX0P
OUT
HDMI数据0正
144
HDMI_TX1N
OUT
HDMI数据1负
145
HDMI_TX1P
OUT
HDMI数据1正
146
HDMI_TX2N
OUT
HDMI数据2负
147
HDMI_TX2P
OUT
HDMI数据2正
148
GND
IN-OUT
接地
149
HOST_DP
IN-OUT
USB数据正
150
HOST_DN
IN-OUT
USB数据负
151
GPIO8
IN-OUT
GPIO控制口
152
SDA0
IN-OUT
I2C通道0 数据信号
153
SCL0
OUT
I2C通道0 时钟信号
154
I2S_IN
IN
I2S 数据输入
155
GPIOC4
IN-OUT
GPIO控制口
156
I2S_OUT
OUT
I2S数据输出
157
I2S_LRCK
IN
I2S时钟输入
158
I2S_BCK
IN
I2S时钟输入
159
I2S_MCLK
OUT
I2S主时钟输出
160
GPIOB27
IN-OUT
GPIO控制口
161
GND
IN-OUT
接地
162
GMAC_MDIO
IN-OUT
以太网PHY接口（可复用GPIO）
163
GMAC_MDIO
IN-OUT
164
PHY_NRST
IN-OUT
165
GMAC_TXEN
IN-OUT
166
GMAC_TXD3
IN-OUT
167
GMAC_TXD2
IN-OUT
168
GMAC_TXD1
IN-OUT
169
GMAC_TXD0
IN-OUT
170
GMAC_TXCLK
IN-OUT
171
PHY_INT
IN
172
GMAC_RXCLK
IN-OUT
173
GMAC_RXD3
IN-OUT
174
GMAC_RXD2
IN-OUT
175
GMAC_RXD1
IN-OUT
176
GMAC_RXD0
IN-OUT
177
GMAC_RXDV
IN-OUT
178
GND
IN-OUT
接地
179
TXD0
OUT
TTL串口通道0发送
180
RXD0
IN
TTL串口通道0接收
181
TXD4
OUT
TTL串口通道4发送
182
RXD4
IN
TTL串口通道4接收
