性能配置
处理器
采用RK3399双Cortex-A72+四Cortex-A53 2.0GHz处理器，性能强悍
存储
2GB/4GB内存双通道DDR3
16GB固态硬盘高速eMMC5.1存储
系统
支持Android7.1& Ubuntu
硬件
190PIN管脚引出，功能全面
采用焊接板连接器设计，稳定性更强
设计
采用四层板通孔工艺，抗干扰性更强
核心板54*46mm，
技术
专业瑞芯微ARM方案商荣品原厂核心技术
技术资料
硬件
提供原理图、结构图、底板PCB文件（核心板不提供原理图及PCB文件）等
源代码
提供Android7.1& Ubuntu源码，持续更新
资料
提供实用开发板资料文档和使用文档（含Android开发环境搭建和应用开发）
其他
提供开发工具、数据手册等
产品介绍
硬件规格
产品规格参数
屏幕
RK3399核心板硬件规格
RP3399开发板硬件参数
配置
扩展
屏幕尺寸
5寸屏，7寸屏 10.1寸屏（MIPI接口）
分辨率
720*1280/800*1280/1920*1200
尺寸
54*46mm
组合高度
1.6mm
工艺
四层板，通孔工艺
CPU
瑞芯微RK3399， Coreex-A72，主频为2.0GHz*2-1.5GHz*4
内存
2GB/4GB 32位数据总线 DDR3主频最高800MHz
存储
16GB EMMC5.1（批量可定制4/8GB）
PMU
RK808-D
GPU
Mali-T864
引角扩展
引出脚多达190PIN，满足用户各类实用扩展需求
工作环境温度范围
-25℃到85℃
输入电压
3.0V~5V
3.7V锂电池
支持3.7V锂电池，自带充电功能及库仑计检测
系统支持
Android7.1（推荐）、Ubuntu
整机尺寸
130*108*18mm
工艺
4层板，通孔工艺
GPU
Mali-T864
工作环境温度范围
-25℃到85℃
存储温度
-40℃到100℃
工作电压
12V（推荐使用标配12V/3A电源线）
系统支持
Android7.1 Ubuntu
显示
双屏异显，提供android应用demo
Type-C
HOST/DEVICE切换
Phone
耳机座3.5接口
MIC
板载麦克风
HDMI
HDMI 高清接口2.0
ETHERNET
10/100/1000兆以太网
USB HOST
USB HOST 3.0
USB HOST
USB HOST 2.0
喇叭
4R3W 双喇叭接口
3.7V锂电池接口
3.7V锂电池接口
3G/4G模块
3G/4G模块
WIFI+BT4.0
双频WIFI+蓝牙4.0 2.4G/5G
SIM
SIM卡
TF
TF 最大支持128 GB
DEBUG
调试串口TTL 3.3V电平
LVDS
双LVDS 屏电源输入接口
LVDS power-2
LVDS 显示屏电压选择 3.3V/5V/12V
LVDS power-1
LVDS 显示屏6PIN接口
双LVDS
双 8 LVDS 显示 1920*1080 (暂不支持）
PWP-KEY
开关机键
VO-
音量减（升级键）
VO+
音量加
FAN
风扇接口
EDP
EDP接口
UART5
串口5 TTL 3.3V 电平
UART4
串口4 TTL 3.3V 电平
MIPI DSI
MIPI 显示屏接口
LED2
LED显示灯
RST
复位键
LED1
充电显示灯
KEY
功能按键
CAMERA1
MIPI OV13850摄像头
CAMERA2
MIPI OV13850摄像头
USB HOST4
独立 USB 2.0 接口
USB HOST3
独立 USB 2.0 接口
IR
红外接收
CPU
Rockchip RK3399
DDR
2GB/4GB 32位数据总线 DDR3主频最高800MHz
EMMC
16GB EMMC5.1（批量可定制4/8/32GB）
09
09
2021
继king3288后荣品强势摧出瑞芯微RK3399开发板 嵌入式开发板 最新arm开发板 RK3399开发板核心板
来源:[深圳荣品电子科技有限公司]
联系人：黄女士
手机：13590284660
电话：0755-23574363
传真：0755-23574158
QQ：1315794846
Email：rp_design@qq.com
地址：广东省深圳市深圳市宝安区新安六路1003号华丰科技708室
品牌：荣品
价格：799.00
元/套
供应地：广东省深圳市
产品型号：RP3399

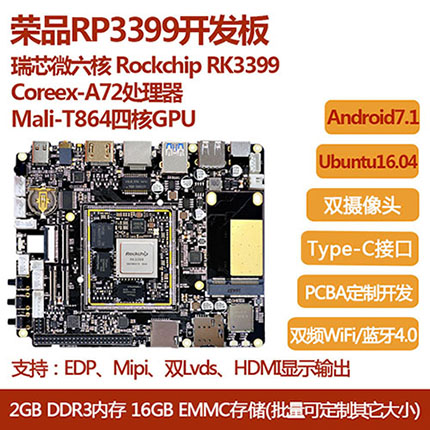

RP3399开发板由邮票孔核心板，底板和液晶板三大块组成，核心板采用 10 层板工艺设 计，确保稳定可靠，可以批量用于平板电脑，车机，学习机，POS 机，游戏机，行业监控 等多种领域。底板留有丰富的外设，几乎可以演示 3399 芯片的全部功能，板载千兆以太网 接口、板载 CSI 接口、DSI 接口、HDMI 接口、EDP 接口、TYPEC 接口、USB3.0 接口、 USB2.0 接口、板载音频光纤接口、板载红外一体化接收头，支持红外遥控功能；板载双 CSI 接口，可支持同时外接两路 MIPI 摄像头并同时显示。支持软件开关机，休眠唤醒等。
应该领域：适用于 VR、工控，电力，通讯，医疗，媒体，安防，车 载，金融，消费电子，手持设备，游戏机，显示控制，教学仪器等多种领域。可广泛用于 POS，游戏机，教学实验平台，多媒体终端，PDA，点菜机，广告机等领域。
