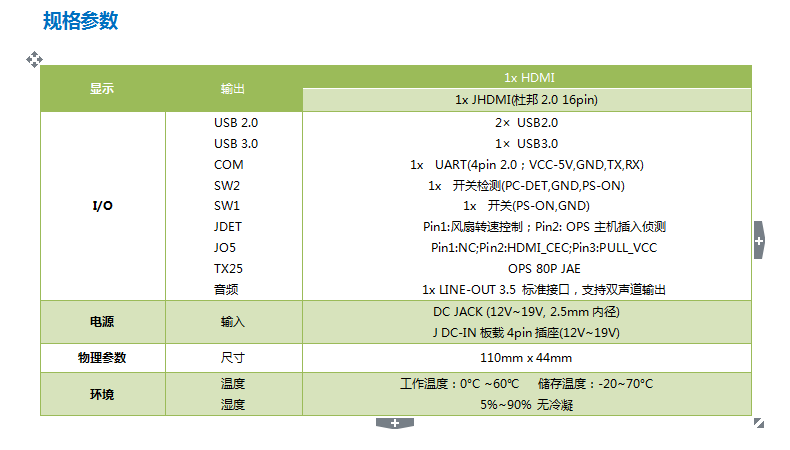

显示

输出

1x HDMI

1x JHDMI(杜邦2.0 16pin)

I/O

USB 2.0

USB 3.0

COM

SW2

SW1

       JDET

       JO5

       TX25

       音频

2× USB2.0

1× USB3.0

1x  UART(4pin 2.0；VCC-5V,GND,TX,RX)

1x  开关检测(PC-DET,GND,PS-ON)

1x  开关(PS-ON,GND)

Pin1:风扇转速控制；Pin2: OPS主机插入侦测

Pin1:NC;Pin2:HDMI_CEC;Pin3:PULL_VCC

OPS 80P JAE

1x LINE-OUT 3.5 标准接口，支持双声道输出

电源

输入

DC JACK (12V~19V, 2.5mm内径)

J DC-IN板载4pin插座(12V~19V)

物理参数

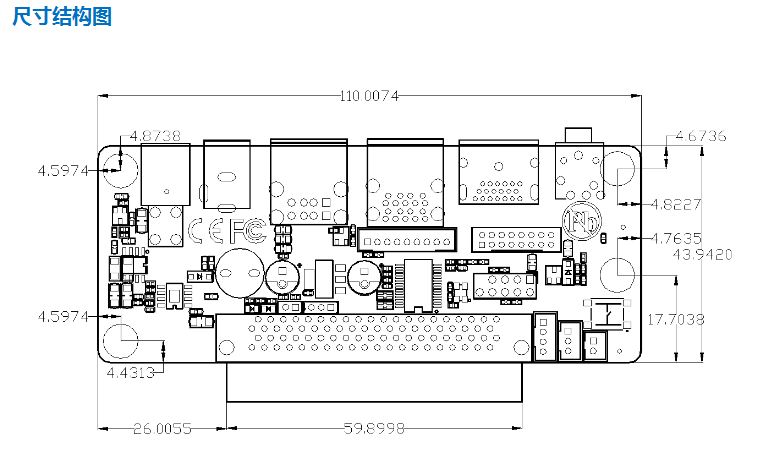

尺寸

110mm x 44mm

环境

温度

湿度

工作温度：0°C ~60°C   储存温度：-20~70°C

5%~90% 无冷凝

  销售型号

说明

ZC-BMB-OPS05

OPS 80PIN,2个USB2.0,1个USB3.0,HDMI显示输出
