技术资料
硬件
提供原理图、结构图、底板PCB文件（核心板不提供）等
源代码
提供Android4.4 源码，持续更新
资料
提供实用开发板资料文档和使用文档（含Android开发环境搭建和应用开发）
其他
提供开发工具、数据手册等
本产品主要应用于军工，车载，医疗，平板，机器人，无人机，仪表，工控机,三防机，监控，人机界面交互，网络摄像头等智能化产品。

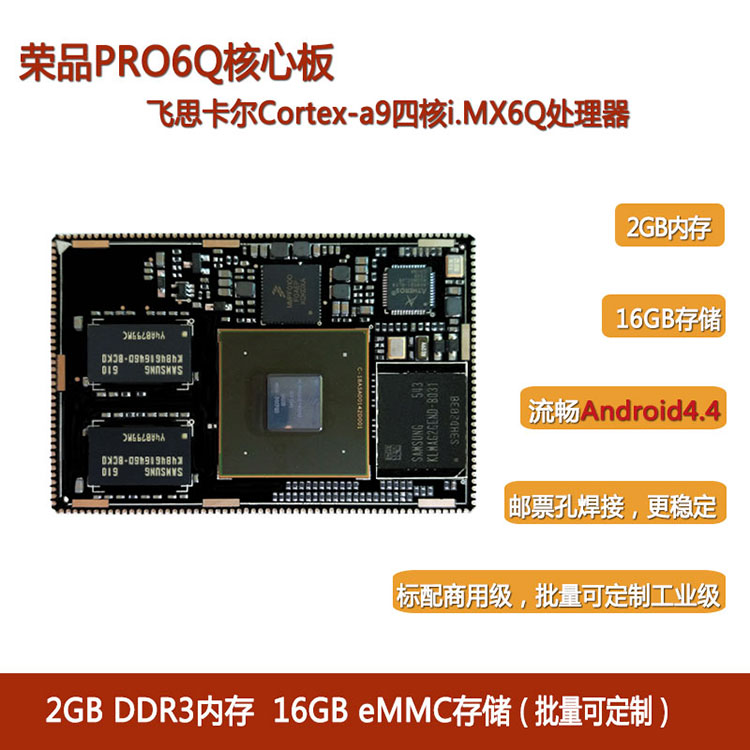

PRO6Q核心板采用了邮票孔焊接设计而成,尺寸为 40*60mm，脚位数 192Pin。核心板标配2GB，DDR3内存和16GB高性能eMMC4.5闪存(批量存储可选配4/8/32GB等容量)。PRO6Q核心板支持3.7V锂电池，自带充电功能及库仑计检测，外围电路简单，核心板可支持待机功能（待机功率0.1W,小于20mA）。

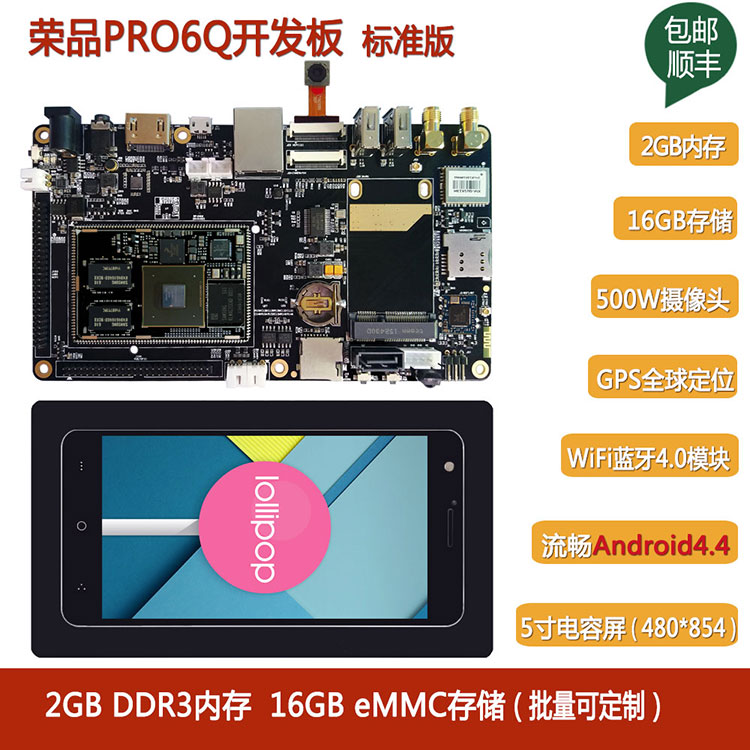

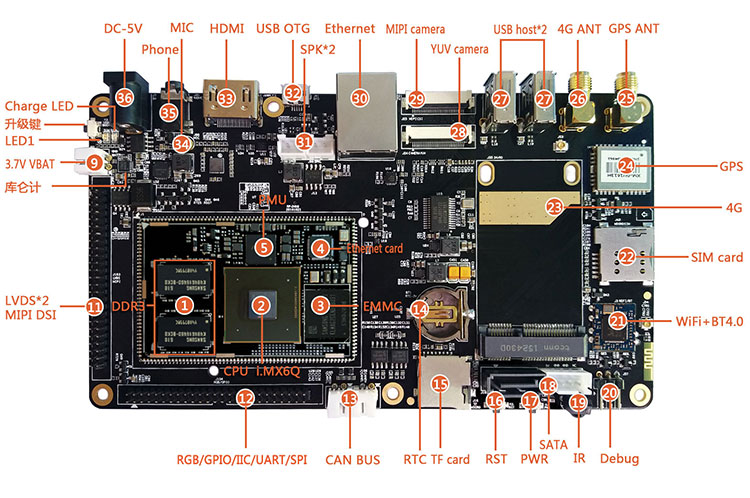

PRO6Q开发板标配板载5寸屏、500W摄像头、GPS、WiFi蓝牙4.0、HDMI/LVDS/MIPI显示、Ethernet、IR等，增强版可选4G模块+6000mA电池。
PRO6Q开发板主要针对手持方案，板载功能全面实用，可大大减少研发时间。
电流检测报告
PRO6Q主板电性能报告
锂电池供电的范围：3.2~4.2V。
硬件规格
PRO6Q核心板硬件规格
编号
检测项目
规格
详述
电流范围
平均
1
待机电流
3.7V
连接所有设备，进入待机模式
26mA
2
充电电流
3.7V
外接5V，机器设置关机状态
1050mA
3
关机漏电流
3.7V
机器设置关机状态，测试电池端
20uA
4
开机电流
3.7V
背光80%状态，记录电流范围，直到进入主界面
280mA~930mA
640mA
5
主界面静态电流
3.7V
不接显示屏
345mA
6
主界面静态电流
3.7V
背光80%状态，主界面不动作
492mA
7
播放视频
3.7V
背光80%状态，播放1080P高清视频
760mA~845
800mA
8
播放音乐
3.7V
背光80%状态，播放音乐
500mA~550mA
520mA
9
WIFI上网
3.7V
背光80%状态，浏览器上网页
580mA~1020mA
620mA
10
RJ45上网
3.7V
背光80%状态，浏览器上网页
560mA~980mA
600mA
11
接HDMI电视
3.7V
背光80%状态，播放视频
580mA
12
接HDMI电视
3.7V
不接屏，播放视频
420mA
13
4G上网
3.7V
背光80%状态，4G浏览器上网页
660mA~1220mA
900mA
14
GPS
3.7V
开启定位功能
600mA~630mA
610mA
尺寸
40*60mm
高度
2.5mm
工艺
8层板，通孔工艺
CPU
Freescale Cortex-A9 四核 i.MX6Q，主频 1 GHz
内存
2GB 32位数据总线
存储
16GB EMMC4.5（批量可定制4/8GB）
PMU
NXP MMPF0100F0AEP 电源管理
GPU
Vivante GC2000
引角扩展
引出脚多达192PIN，满足用户各类实用扩展需求
工作环境温度范围
-25℃到85℃
工作电压
5V（推荐使用标配5V/3A电源线）
3.7V锂电池
支持3.7V锂电池，自带充电功能及库仑计检测
系统支持
Android4.4
09
09
2021
荣品飞思卡尔IMXPRO6Q核心板 四核核心板 飞思卡尔核心板 IMX飞思卡尔核心板
来源:[深圳荣品电子科技有限公司]
联系人：黄女士
手机：13590284660
电话：0755-23574363
传真：0755-23574158
QQ：1315794846
Email：rp_design@qq.com
地址：广东省深圳市深圳市宝安区新安六路1003号华丰科技708室
品牌：荣品
价格：450.00
元/片
供应地：广东省深圳市
产品型号：PRO6Q
