产品介绍
当前热门ARM开发板芯片对比
最大显示

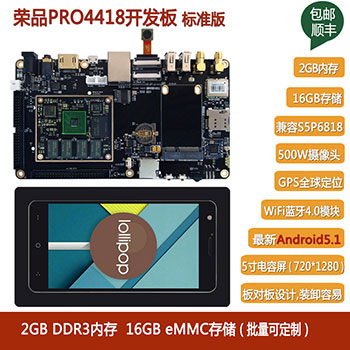

荣品PRO4418核心板已应用在PRO4418开发板上。

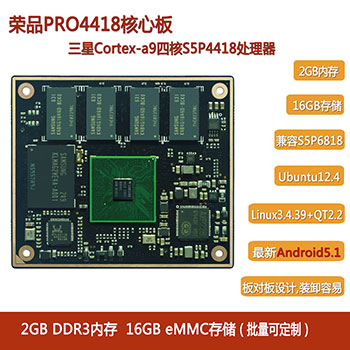

PRO4418核心板是采用三星ARM Cortex-A9 四核架构,由深圳荣品电子设计开发的一款多功能核心板，运行主频最可高达1.4GHz，4418内部集成了Mali-400 高性能图形引擎，支持3D图形流畅运行，并可播放1080P大尺寸高清视频,PRO4418核心板采用了进口式超薄板对板连接器设计而成,尺寸为50mmx58mm，脚位数320Pin。核心板标配2GB，DDR3内存和16GB高性能eMMC5.0闪存(批量存储可选配4/8/32GB等容量)。PRO4418核心板支持3.7V锂电池，自带充电功能及库仑计检测，外围电路简单，核心板可支持待机功能（待机功率0.1W,小于20mA）。

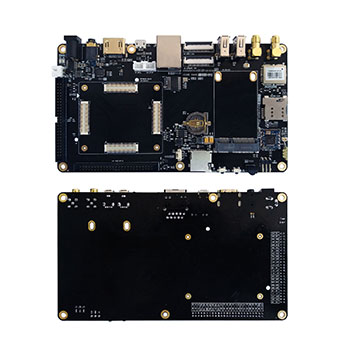

荣品PRO系列核心板共用相同底板，用户可购买一套PRO4418开发板或者PRO6818开发板，再搭配一片PRO6818核心板或者PRO4418核心板。这样相当于同时拥有2套开发板产品，大大降低用户选型研发成本，同时方便后期产品升级。
因为PRO4418核心板采用板对板连接器设计，为更好保障稳定性，使用原装松下进口座子+4个螺丝孔进行加固（默认出货不打螺丝，主要是方便客户后期出货自己加固）。拥有焊接式核心板的性能、功能、稳定性，并且更容易装卸，您还有什么理由不选择PRO4418核心板呢？
本产品主要应用于军工，车载，医疗，平板，机器人，无人机，仪表，工控机,三防机，监控，人机界面交互，网络摄像头等智能化产品。
CPU外理器
- Samsung S5P4418，Quad Cortex-A9
内存 DDR3
- 2GB DDR3 (标配)
存储 EMMC
其它参数
- 8层板，通孔工艺
软件资源
- Andriod 5.1
电流检测报告
PRO4418主板电性能检测
锂电池供电的范围：3.2~4.2V。
硬件规格
PRO4418核心板硬件规格
Exynos4412
S5P4418
S5P6818
Exynos5260
Exynos5410
品牌
三星
三星
三星
三星
三星
工艺
32nm
28nm
28nm
28nm
28nm
架构
Cortex-a9
Cortex-a9
cortex-a53
Cortex-A15+ Cortex-A7
Cortex-A15+ Cortex-A7
核心
四核
四核
八核
六核
双四核
频率
1.6GHz
1.4GHz
1.4GHz+
1.7-1.3GHz
1.6-1.2GHz
GPU
Mali-400 MP4
Mali-400 MP4
Mali-400 MP4
Mali-T624
SGX 544 MP3
内存
2GB 双通道DDR3
2GB 单通道DDR3
2GB 单通道DDR3
2GB 双通道DDR3
2GB 双通道DDR3
存储
4/16GB eMMC
4/16GB eMMC
4/16GB eMMC
4/16GB eMMC
4/16GB eMMC
视频接口
HDMI 1.4 1080p@30fps
HDMI 1.4 1080p@30fps
HDMI 1.4 1080p@30fps
HDMI 1.4 1080p@30fps
HDMI 1.4 1080p@30fps
以太网
10/100M
10/100/1000M
10/100/1000M
10/100M
10/100M
分辨率
1920*1080
2048*1280
2048*1280
2560*1600
2560*1600
安兔兔跑分
17000+
22000+
33000+
36000+
- 运行主频200MHz~1400MHz
- GPU Mali-400 MP
- 4GB/8GB/32GB (批量定制选配)
- 核心板尺寸 50mm*58mm*3.6 mm(核心板组合高度)
- 进口超薄板对板连接器
- 工作环境温度 -25~85摄氏度
- 存储温度 -40~100摄氏度
- Ubuntu 12.04
- Linux + Qtopia2.2
编号
检测项目
规格
详述
电流范围
平均
1
待机电流
3.7V
连接所有设备，进入待机模式
28mA
2
充电电流
3.7V
外接5V，机器设置关机状态
1650mA
3
关机漏电流
3.7V
机器设置关机状态，测试电池端
18uA
4
开机电流
3.7V
接屏，记录电流范围，直到进入主界面
600mA~1100
750mA
5
主界面静态电流
3.7V
背光80%状态，主界面不动作
610mA
6
主界面静态电流
3.7V
不接显示屏
390mA
7
播放视频
3.7V
背光80%状态，播放1080P高清视频
720mA
8
播放音乐
3.7V
背光80%状态，播放音乐
640mA
9
WIFI上网
3.7V
背光80%状态，浏览器上网页
660mA~1210mA
820mA
10
RJ45上网
3.7V
背光80%状态，浏览器上网页
620mA~1010mA
750mA
11
接HDMI电视
3.7V
背光80%状态，播放视频
730mA
12
接HDMI电视
3.7V
不接屏，播放视频
500mA
13
4G上网
3.7V
背光80%状态，4G浏览器上网页
700mA~1300mA
900mA
14
GPS
3.7V
开启定位功能
660mA
尺寸
50*58mm
组合高度
3.6mm
工艺
8层板，通孔工艺
CPU
三星 S5P4418 28nm 间距0.65 尺寸17*17mm 513 FCFBGA封装Cortex-A9 四核32KB*4 I/D 缓存 1MB 二级缓存 CPU主 频1400MHz DDR3 32位数据总线最高主频933MHz
内存
2GB 32位数据总线 DDR3主频最高933MHz
存储
16GB EMMC4.5（批量可定制4/8GB）
PMU
AXP228电源变频 管理，待机电流小于20mA
GPU
Mali-400 MP
引角扩展
引出脚多达320PIN，满足用户各类实用扩展需求
工作环境温度范围
-25℃到85℃
工作电压
5V（推荐使用标配5V/3A电源线）
3.7V锂电池
支持3.7V锂电池，自带充电功能及库仑计检测
系统支持
Android5.1（推荐）、Ubuntu12.04、Linux+QT2.2
09
09
2021
荣品三星S5P4418四核核心板 S5P4418核心板 三星四核核心板
来源:[深圳荣品电子科技有限公司]
联系人：黄女士
手机：13590284660
电话：0755-23574363
传真：0755-23574158
QQ：1315794846
Email：rp_design@qq.com
地址：广东省深圳市深圳市宝安区新安六路1003号华丰科技708室
品牌：荣品
价格：350.00
元/片
供应地：广东省深圳市
产品型号：PRO4418
