河南威斯盾电子是专业打造智能巡检系统、GPS巡检管理系统、消缺管理系统、智能物流系统、资产管理系统（www.pclcud.com）电力设备巡检系统、电子巡更系统的服务商，广泛应用于电力、石油、化工、水泥、铁路、燃气、热力等设备及管线管网巡检。
伴随当今电子信息技术飞速发展，采用新科技新产品的各种专业管理系统在电力企业经济发展过程中起着关键的作用。
针对目前油田内的巡检制度和管理手段的现状，我们设计开发了“变电站设备巡视管理系统”。该系统具有三个基本功能即：巡检人员的管理、变电站设备的基础数据录入和数据的后台分析功能。
当巡视工作人员完成一轮巡视工作后，通过掌上电脑数据采集器的红外接口与计算机的红外接口，即可将掌上电脑数据采集器中记录的信息传递到计算机中。管理人员可以使用配套的系统软件，对这些设备信息进行分析处理。
在变电站中有一些设备平时并不使用，而是一直处于停用或待用状态。但在某些情况下，这些设备会立即进入到生产使用状态，此时需要检查的项目比一直处于停用或待用状态时需要检查项目要多，这时再在巡视计划中添加巡视项目，然后将计划发送给巡视工作人员去执行时，巡视就相对落后了一段时间。为了避免这种情况就提出了“启停”的概念，使用“启停”可以将不论是运行时要检查的项目还是停机时要检查的项目全部编入计划，然后在软件中定义设备处于何种状态时检查或不检查。
智能化变电站设备巡检管理系统（www.wsddz.cn）采用了“无线射频钮”作为设备标识器和内置射频读写头的工业级无线智能PDA为数据采集器。
“无线射频钮”设备标识器内部存贮特定的代码。将设备标识器安装在各个需要巡视的设备上，每个标识器赋予不同的代码，用这些代码代表各个不同的巡视设备。

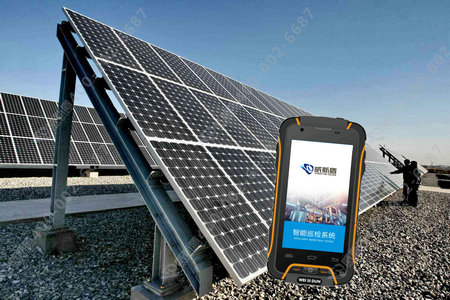

PDA手持终端巡检器是专门定制的，用于读取设备标识器的内部代码并负责管理巡视现场各种信息的采集，内部存储了变电站需要巡视的所有内容。
在设备巡视过程中，巡视工作人员手持掌上电脑数据采集器并扫描设备标识器，5ms内即可读出设备标识器的内部代码，然后标识器所代表设备的巡视内容将以汉字菜单的方式显示在掌上电脑的屏幕上，巡视工作人员即可根据设备的运行状况在掌上电脑中输入设备当前的运行状态或参数，也可以通过红外线测温枪测量相关的温度并通过连线自动传输到掌上电脑中。如此，设备标识器的代码、设备状态代码或设备运行参数及射频钮的扫描时刻等信息即组成了一条巡视记录，存储在掌上电脑数据采集器中。这一条巡视记录包含了如下信息：巡视工作人员到达检查点的时刻、巡视设备名称、设备运行状态或参数和巡视工作人员巡视完毕该检查点的时刻。掌上电脑数据采器可以存储几千条这样的巡视记录。

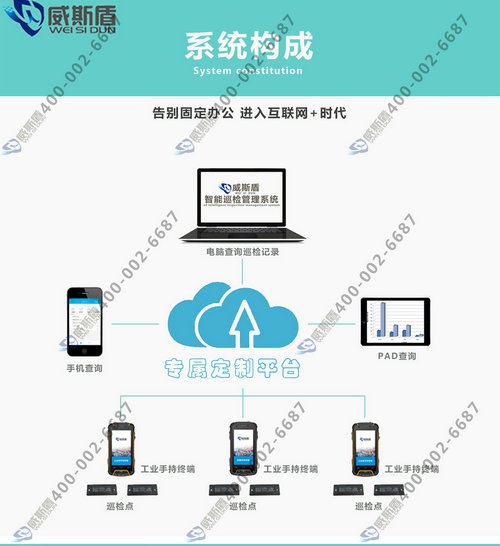

a.无线射频设备标识器，采用钮扣状封装，安装在需巡视的设备上，抗震，耐腐蚀，易清理，可在多种较恶劣环境下工作。无线射频设备标识器与掌上电脑数据采集器无线射频通信。

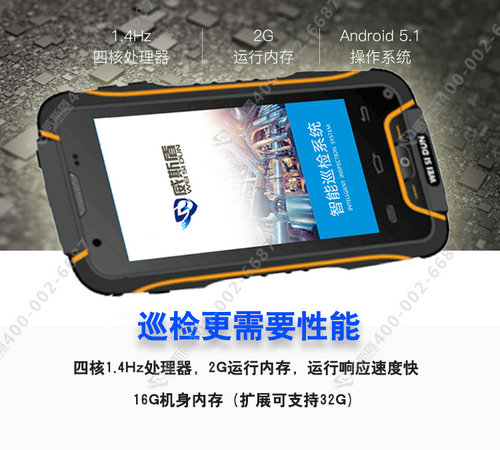

b.掌上电脑数据采集器，采用内置射频头的掌上电脑，内含I/O读取电路、时钟及可充电电池。
c.客户计算机，主要用来完成巡视计划的编制、修改，并将计划传送给掌上电脑以及收集掌上电脑中的巡视内容，并将数据存储到网络服务器的数据库中。管理人员可在规定的权限之内浏览、查询、打印巡视结果或对系统数据库进行维护。客户计算机可与单位现有的其它计算机共用，不必单独配置。
d.网络服务器，其中存储已编制好的巡视计划、用户权限、巡视结果和数据处理结果等大量信息，并负责与其它系统如状态检修、设备缺陷管理系统、单位MIS等的接口。网络服务器可与其它系统共用，不必单独配置。
4系统的软件组成
a.服务器操作系统采用中文WINOOWS 95、 98、NT、2000，数据库采用0racle、Access、Sybase或SQL Server，应用软件采用 BDXⅡ服务器端软件。
B.工作站操作系统采用中文WINOOWS95、98、2000，应用软件采用BDXⅡ工作站软件。
c.掌上电脑采用掌上电脑操作系统，巡视应用软件。
d.该系统设计有各种接口模块，可方便地与其它系统（状态检修、设备缺陷管理、其它MIS系统）集成。
5 智能化设备巡视管理系统的特点
系统设定了“观察类”、“记录类”、“代码类”、“测温类”4种巡检项目类型。
a.对于“观察类”巡视项目，巡视工作人员可以选择“正常”或“异常”两种状态。“异常”状态又细分为轻微、较严重、严重等十种情况。对每一种异常状态，巡视工作人员可以录入“需要检修”、“继续运转”、“大修时检修”等建议型处理措施。
b.对于“记录类”巡视项目，在掌上电脑中每一条巡视项目都设有“上限值”、“下限值”、“典型值”、“输入上限值”、“输入下限值”，以保证巡视工作人员录入正确的现场参数。
c.对于“代码类”巡视项目，系统事先将设备可能出现的情况列出来，然后针对每种情况设定一个代码，并且设定此状态是“正常状态”还是“异常状态”。例如，可以用“Leak”来描述“变压器油泄漏”且是“异常状态”，这样当巡视结果传回到客户计算机后，系统自动将“Leak”转换为“变压器油泄漏”的结果。对设备每种情况设定的代码，可直接采用设备缺陷管理系统中定义的代码，这样智能化设备巡视分析管理系统就能够与设备缺陷管理系统集成在一起。
d.对于“测温类”巡视项目，借助测温传感器测量获得设备或部件的温度，并通过传感器的智能接口、掌上电脑的RS-232接口直接传入掌上电脑中并存储起来。测温传感器有三种形式：智能红外测温枪，智能测温探头和现场就地的温度传感设备。
5.2 系统设有“启停点”
在生产现场有时对于一个范围内设备进行巡视，如果全部合格的话就写一个合格就可以了，不用每台设备都要输入一遍，这样就引出主控点的概念。
“主控点”可以控制它以下层次所有的检查点，如果在“主控点”输入“全部正常”，则它以下所有点的状态与“主控点”保持一致；而如果在此点输入“存在异常”则它以下的所有点均要逐一进行检查。
5.4 无线射频设备标识器功能
既可以唯一地标识巡视设备、巡视部件、巡视项目，又可以采用级联方式，用一枚无线射频设备标识器代表几个巡视设备、巡视部件、巡视项目。
5.5在线帮助功能
掌上电脑数据采集器的软件设计有丰富的在线帮助功能，以确保巡视工作人员在不培训或稍加培训的情况下，即可完成巡视任务。
5.6 智能化设备巡视管理系统的发展前景
该系统采用的模块化的设计，满足了现代工业自动化可靠性和灵活性的要求。通过对掌上电脑中进行的二次开发，可将该系统推广至变电站设备巡检以外的工业现场，如：热电厂的设备巡检，采油厂油井设备巡检，油库及罐区的设备巡检等对设备运行数据要求较高的场所。
