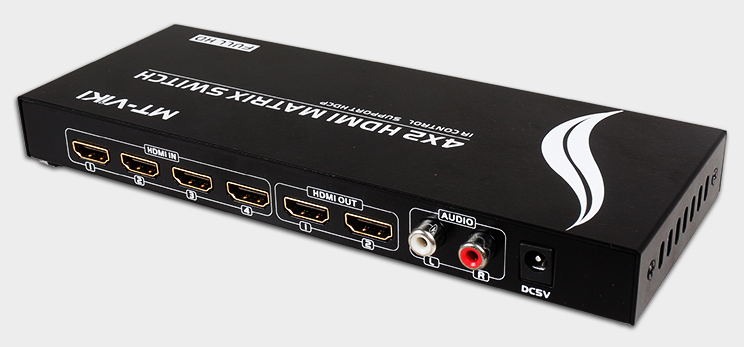

4进2出高清HDMI切换分配器迈拓维矩MT-HD4-2

规格参数：

名称 4进2出高清HDMI切换分配器

型号 MT-HD4-2

颜色 黑色

操作温度范围 -45℃到85℃

键鼠控制接口 USB

操作湿度范围 5%到90%RH

材质 金属

切换方式 按键、红外切换

显示器刷新率 60Hz

重量      0.5KG

视频信号输出 HDMI  1.4B+HDCP1.0/1.1

防护抗扰 防雷、防静电、抗干扰能力强

尺寸 143*80*25mm

视频信号输入 0.5-1.0Vp-p

支持分辨率上限 1920×1440，1080P

视频放大电路带宽 2.5Gbs/250MHz

视频格式支持VGA 640*480~1920*1440

显示数据通道信号输入 5V p-p（TTL）

视频格式支持DTV/HDTV 480i/576i/480p/576p/720p/1080i/1080p

产品特征：

多路HDMI1.4b版本信号输入分配器多路HDMI1.4b版本信号同步输出，信号时序可重整；

具备减震和放大功能，HDMI切换分配器系列可达到长达15米的发送距离，

支持3D/36位深色，分辨率1080p（50/60hz）；

输入端用按键和红外遥控进行控制；

产品适用范围：

HDM输入：PC、机顶盒、DVD播放机、D-VHS放像机，PS3等

HDM输出：高清投影机、DLP、LCD、高清电视机等

产品应用场所：

1.高清教学系统

2.高清多媒体展示

3.视讯会议

4.高清显示会场

5.家庭影院

6.高清KTV

7.高清电影院

故障与分析：

在通电前，应仔细检查连接线是否正常，必须在保证所有接口为正常连接，常见故障判断及处理方法如下：

不通电：

1. 检查电源插头是否正确插入电源插座

2. 检查电源是否打开

无图像：

1. 确认电视已开机并处于与本机连接

2. 确认信号源是否开启并连接完好

3. 检查系统的连接状态

4. 检查连接线是否完好

5. 线材质量（HDMI线材要求符合HDMI1.3标准）

  图片模糊：

1.连接口重新连接，以防插座接口不良

2.线材质量（HDMI线材要求符合HDMI1.3标准）
