★ 支持6代CPU：I3-6100U、I5-6200U、I7-6500U等；
★ 支持7代CPU：I3-7100U、I5-7200U、I7-7500U等；
★ HDMI输出支持4K显示。
★ 速度快，支持2*DDR3 1600/1866低压（1.35 V）双内存。
★ 支持HDMI+VGA / (DVI)+LVDS三屏显示，可同显、异显。
★ 板载6COM接口，支持COM口取电5V、12V，支持一个1*485
★ 板载1*MINIPCIE，支持WIFI/3G/4G，1*MSATA，支持MSATA盘。
★ 千兆网卡，双网可选
CPU扩展知识：
6代：赛扬3855U，双核双线程1.6G；
赛扬3955U，双核双线程2.0G；
酷睿I3-6100U双核四线程2.3G；
酷睿I5-6200U双核四线程2.3G，最大睿频2.8G；
酷睿I7-6500U双核四线程2.5G，最大睿频3.1G。
7代：赛扬3865U，双核双线程1.8G；
赛扬3965U，双核双线程2.2G；
酷睿I3-7100U双核四线程2.4G；
酷睿I5-7200U双核四线程2.5G，最大睿频3.1G；
酷睿I7-7500U双核四线程2.7G，最大睿频3.5G。
主板型号选配
主板型号
LAN（RJ45）
COM
USB2.0
USB3.0
QM9600-2C
1
2
6
4
QM9600-2L2C
2
2
4
4
QM9600-6C
1
6
6
4
QM9600-2L6C
2
6
4
4
QM9700同上规格
详细规格
尺寸规格
Mini-ITX构架，170mm*170mm
音频接口
集成Realtek ALC662 HD数字音频解码器
支持Line-In,Line-out,MIC-in接口，配备前置插针引脚。支持3W/5W功放喇叭
处理器
QM9600 支持3855U、3955U及Skylake i3、i5、i7
QM9700 支持3865U、3965U及Kabylakei3、i5、i7
I/O扩展
4*USB3.0，6*USB2.0，6*RS232 COM，1*RS485。
支持COM口5V/12V起电。
高速芯片组
集成在CPU的intel Soc chipset
系统监测/看门狗
支持CPU温度检测、风扇转速，系统温度。
内存
2* SO-DDR3L 1600/1866内存，最大支持16G
扩展总线
2* Mini-PCIE扩展槽 ，支持WIFI/3G/MSTA/GPS
显示接口
集成HD510/HD610显示核心，支持动态内存分配（DVMT），支持HDMI、VGA.LVDS,支持三屏显示。HDMI支持4K极清
运行环境
电源：DC 12V/19V电源
工作温度：-10~60度
相对湿度：5%~95%，无冷凝。
硬盘存储
2*SATA3.0，1*MSATA3.0
BIOS
AMI BIOS，支持写保护。上电开机，定时开机，远程开关机设备智能识别
网络接口
1*Realtec8111F千兆接口，支持网络唤醒。可选支持双网
操作系统
★ 支持双八24位LVDS
小体积，全功能，超薄
支持双八24位LVDS。
WINOOWs WIN8/10,LInux
06
22
2021

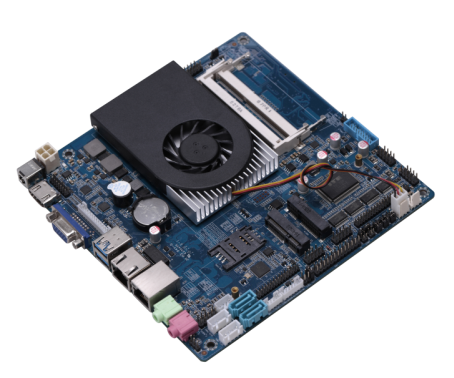

QM9700-3599U I3I5I7 广告机 排队机主板 工控机
来源:[深圳市研盛芯控电子技术有限公司]
联系人：王女士
手机：15875560110
电话：0755-82260150
传真：0755-83258750
QQ：2851715714
Email：2851715714@qq.com
地址：广东省深圳市深圳市深圳市龙岗区坂田坂李大道亚洲工业园2栋1楼整层
品牌：ELSKY
价格：599.00
元/片
供应地：广东省深圳市
产品型号：I3-7100 I5-7200 I7-7500
