一、产品介绍

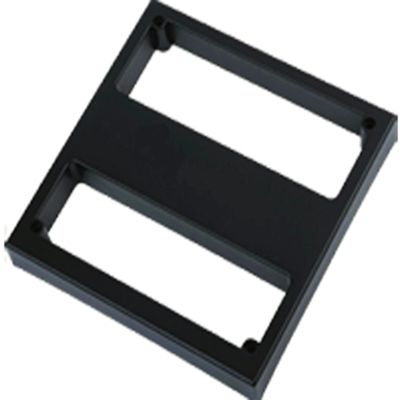

低频ID卡远距离读卡器LTXLFYJL-01，用于只读EM4100或EM4200及其兼容卡的卡号，读卡距离可达到100cm，通讯接口可选用Wiegand 26或RS232或RS485接口，是门禁控制，人员身份识别，生产管理控制和自动停车场管理系统，等无线射频识别应用的理想选择。此读卡器使用特殊材料封装，内嵌收发天线，保证最佳作用距离，抗干扰性强，并且能够防止破坏和防水防尘，适合安装在多种多样的室内室外环境，或其他恶劣环境。

二、产品参数和特性

1、工作频率：125KHz;

2、只读EM4100/4200及其兼容卡卡号;

3、通讯接口可选用Wiegand 26, RS232，RS485;

4、读写距离：最远可达100cm(本特性与卡片/标签的性能有关);

5、工作电压：DC 12V,单电源供电，低功耗设计;

6、内置蜂鸣器和外部LED显示指示系统/读卡器状态;

7、125KHz低频远距离读卡器LTXLFYJL-01稳定性高，可自动适应各种环境，长期使用不会漂移;

8、波特率：9600, N, 8, 1;

9、尺 寸：260mmx260mmx35mm;

10、工作温度：-10度~50度;

11、储存温度：-30度~70度;

12、工作电流：200mA,最大工作电流300mA

三、125KHz低频远距离读卡器LTXLFYJL-01典型应用

1、个人身份识别

2、门禁控制

3、资产管理

4、生产线管理

5、停车场管理

四、低频ID卡远距离读卡器LTXLFYJL-01接线说明

颜色 定义说明

红 +12V直流电源

黑 地

绿 R+

白 R-

棕 地

黄 外部LED控制(内接上拉2K电阻，电压上拉到5V)

灰 地

蓝 地

五、低频ID卡远距离读卡器LTXLFYJL-01数据格式：

STX(02 HEX) DATA(10 HEX) CR LF ETX(03 HEX
