概述：

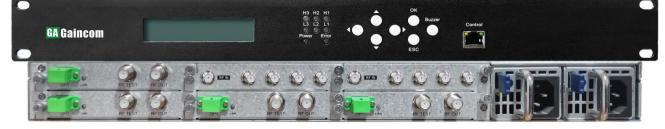

GDL2600  全新推出的一款综合处理平台，该平台采用 1U 平台板卡式设计，光传输、分配、卫星接收、有 线接收、LNB 供电等为一体。

主要特点：

. 每台设备支持 6 个卡槽，其中 L 波段光传输、传输、分配、卫星接收、有线接收、高频头供电等可选

. 支持 1- 100 公里 L 波段信号传输

. 支持 1 分 4 有源功分

. 支持 2 路高频头供电，1U 设备支持 12 路高频头供电。

. 支持 2 切 1 射频切换

. 本地监控：按钮和 LCD 显示屏

. 远程监控：TCP/IP 、XML 协议

. 具有断电记忆功能

. 1RU 标准机箱 485*450*44mm(含前面板长度)

. 插卡式双电源，带蜂鸣报警；输入电压：AC 100-240V,50/60HZ

技术参数

可选配 GDL2610 10M 时钟模块， IP2600  千兆网络模块

GDL2600T   L 波段光发射模块

. 工作射频频率：950MHz~2150MHz。

. RF 输入电平具有较宽的工作范围。

. 水平极化 H/垂直极化 V 切换。

. LNB 高频头供电通/断控制。

. RF 电平 AGC/MGC 控制/调整。

. 激光功率显示。

. 通过 WEB 网页管理设备工作状态。

. 适合传输 L 波段各种制式的视频、音频及数据调制信号。

. 发射机采用低噪声、高性能 DFB 激光器，保证整机的高指标和高可靠性。

. 低功耗设计，提高可靠性。

GDL2600R   L 波段光接收模块

. 工作射频频率：950MHz－2150MHz。

. RF 输出电平具有较宽的工作范围。

. 解调光输入和提供 RF 输出。

. 输入光功率显示。

. 具备 ATT 光 AGC 功能，光功率控制范围 0-- - 15dBm。

. 射频输出电平调节。

. AMP 供电通/断控制(选配)。

. 可通过以太网进行远端网管。

. 低功耗设计，发热量低，稳定性高，符合环保要求。

LD2604   L 波段 4 路有源功分器模块

. 工作射频频率：950MHz~2150MHz。

. RF 输入电平具有较宽的工作范围。
