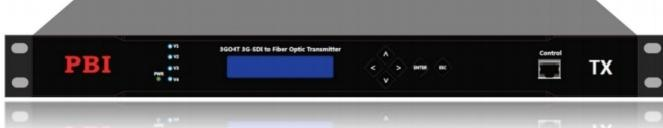

PBI 3G0系 列 3G-SDI高清数字视 频光端机可将3G/HD/SD SDI,DVB-ASI 转为光信号，再将光信号转为SDI, 此 设备全面兼容高标清格式和设备，分辨 率支持到1080p60, 允许单向传输 1310nm 或1550nm波长光信号，最大距离 可达40公里或80公里。标配冗余电源， 多路SDI接口可选。
产品特性
● 符 合SMPTE424M,SMPTE292M,SMPTE259M,SMPTE297M,SMPTE305M,
SMPTE310M标准
● 符 合DVB-ASI(EN50083-9) 标 准
● 自动识别3G-SDI/HD-SDI/SDI/ASI 输入，无须手动选择
● 自动适应SDI 143M,177M,270M,360M,540M,1483.5M,1485M,2970Mbps 的传输速率
● 信号输入具有自动电缆均衡功能，可补偿电缆传输的损耗，输出具有驱 动功能
● 发送端和接收端均有时钟恢复功能
● 19英寸宽1RU固定标准机箱，双开关电源设计

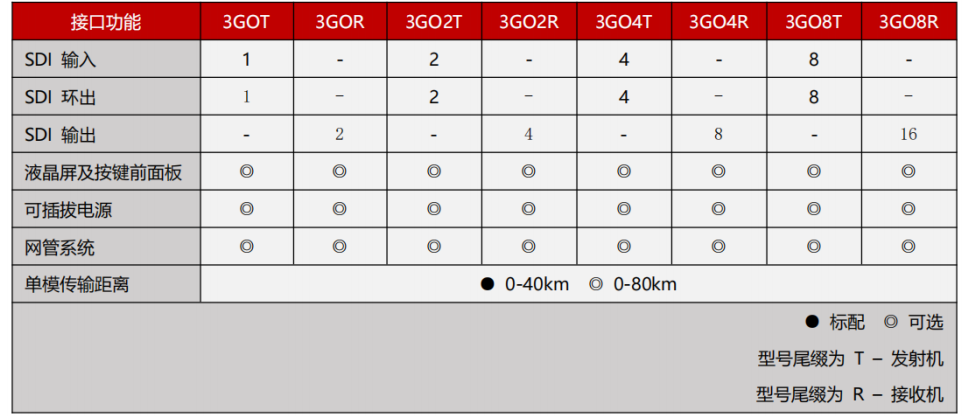

型号及接口功能对照表
技术规格
3G-SDI输入
接口
BNC
阻抗
75Ω
信号标准
SMPTE424M,SMPTE292M,SMPTE259M, SMPTE297M,SMPTE305M,SMPTE310M, DVB-ASI
电平
>380mVp-p
自动电缆均衡
>100m@2970Mbps,(Belden 1694A cable)
>200m@1485Mbps,(Belden 1694A cable) >350m@270Mbps,(Belden 1694A cable)
反射损耗
>10dB@2970Mbps
3G-SDI输出
接口
BNC
阻抗
75Ω
电平
800mVp-p±10%
3G-SDI上升/下降时间
<135ps@2970Mbps
HD-SDI上升/下降时
<270ps@1485Mbps
SDI上升/下降时间
<0.6ns@270Mbps
|
3G-SDI最大抖动 |
<0.3UI |
|
HD-SDI最大抖动 |
<0.2UI(134ps)@100KHz <1.0UI(673ps)@10Hz |
|
SDI最大抖动 |
<0.2UI(740ps)@10Hz <0.2UI(740ps)@1KHz |
|
光链路 |
|
|
光纤模式 |
单模 |
|
光纤数 |
1 |
|
波长 |
1310nm/1550nm |
|
单模传输距离 |
0-40km或0-80km |
|
接口 |
FC/PC,or SC/PC |
|
物理参数 |
|
|
尺寸 |
445*310*45(mm) |
|
电源 |
130~260VAC,50/60Hz,or 2A/5V |
|
功耗 |
<10W |
|
工作温度 |
0~50℃ |
|
存储温度 |
-30℃~+80℃ |
