DCH-5100TM 千兆以太网口可以支 持多达160路TS/IP 输入，16路交叉复用， 16(96选16)路QAM调制输出；支持ASI 输入的数字电视广播传输流。
DCH-5100TM在标准的19 ”x1U机 箱 内置双电源备份，从而保证了其高安全 可靠性。DCH-5100TM 将是您构建数字电 视网络中最理想的选择。
技术规格
07
10
2025
PBI DCH-5100TM专业数字电视QAM调制器
来源:[深圳市吉兆电子技术有限公司]
联系人：旷先生
手机：13802237285
电话：0755-86196636
传真：0755-86196636
QQ：459619783
Email：gaincom@163.com
地址：广东省深圳市深圳市深圳市南山区桂庙路以北南山大道以东光彩新天地公寓
品牌：PBI
价格：面议
元/台
供应地：广东省深圳市
产品型号：DCH-5100T
产品特性
● 符合ITU J.83 Annex A&C和DVB-C EN300429标准
● 支持IP千兆网输入和光输入(SFP)
● 支持双IPO
· IP输入抖动≤200ms
● 支持多达160路(复用版)SPTS或MPTS输入
● 16路(复用版)独立的QAM调制输出
● 通过基于SMP,HTTP, CLI的网络管理控制

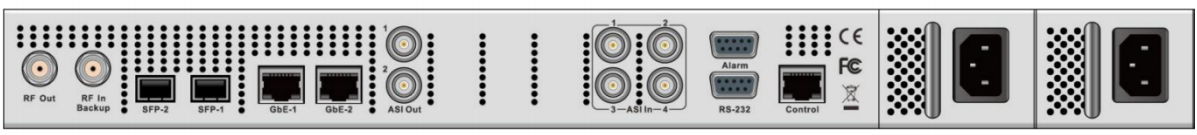

后面板接口示意图
输入
IP输入
接口
(1000Base-T+SFP)×2组冗余输入口，IEEE803.2
网络协议
IPV4, IGMPV2, IGMPv3, ARP, UDP,RTP
传输类型
组播或单播
IP输入TS数
复用版160个
IP流输入类型
SPTS或MPTS
数据传输时间
1~255(可调)
IP抖动
200ms
有效输入码率
950Mb/s
ASI输入
接口
4×BNC female,75Ω
标准
DVB-ASI, EN50083-9
输入反射损耗
15dB
最小输入电平
200mV
输入数据方式
Burst or Byte,188 Byte/Packet
输入数据码率
≤216Mb/s
调制输出
QAM调制
标准
DVB-C EN300429
调制星座图
64QAM, 256QAM
调制码率
3.6MBaud~7MBaud
滚降
12?5?8%
调制误差率
40dB(typical.)
QAM 调制输出数量
复用16路
有效输出码率
800Mb/s
RF输出
主输出接口
1×F头，75Ω
RF监测端口
1×F type female,75Q,比主RF输出口电平低
输出频率
49~1000 MHz
输出频率调整范围
1MHz
输出频率精度
±25ppm
输出电平
105dBuV(每个频道)
输出电平衰减值
30dB,步进1dB
输出反射损耗
12dB
带外衰减
55dBc(typical.)
频谱平坦度
4dB(全部输出频率范围)
控制和管理
管理
接口
1xRJ45,10/100M Base-T
远程控制
SNMP,HTTP Web,Command Line
协议
SNMPv1&v2,HTTP 1.1
前面板操作
前面板按键和LCD控制
串行端口
1×RS-232D-sub 9-pin,仅供debug使用
报警及传感器
接口
1×D-sub 9-pin
报警指示器
前面板双色LED灯，后面板Contact Relay
网络警告消息
SNMPv1 &v2
事件日志
内置存储器可自动记录最后100条log信息
传感器
温度传感器、风房状态传感器
物理参数
电源
AC 90V~250V,50/60Hz
功耗
50W
工作温度
0~45℃
储存温度
-10~60℃
湿度
10~90非凝结)
设备尺寸
483mm×543mm×44mm
重量
8 Kg
