DCH-3100AL是一款专业级SDI/ASI 应急切换器。DCH-3100AL-S支持对输入 的SDI信号进行检测，支持对主路、备 路、辅助输入信的信号丢失、黑场、静 帧、音频丢失等错误的检测，并根据错 误进行自动切换或手动切换，保证切换 时无画面跳动、卡顿等异常状态，以实 现节目信号的安全播出；DCH-3100AL-A 支持对输入的ASI信号进行检测，可针 对主播出信号出现的信号中断、节目丢 失等多种异常情况，实现对码流传输流 的自动切换、手动切换、节目替换等功 能。该切换器可实现远程控制切换、监 测状态信息的及时反馈，同时可选配切 换控制面板进行手动切换控制。
DCH-3100AL专为内容提供商、广播 商及有线电视、地面电视运营商等设计 开发，可广泛应用于各种数字电视网络， 满足各级运营商的各种客制化需求。

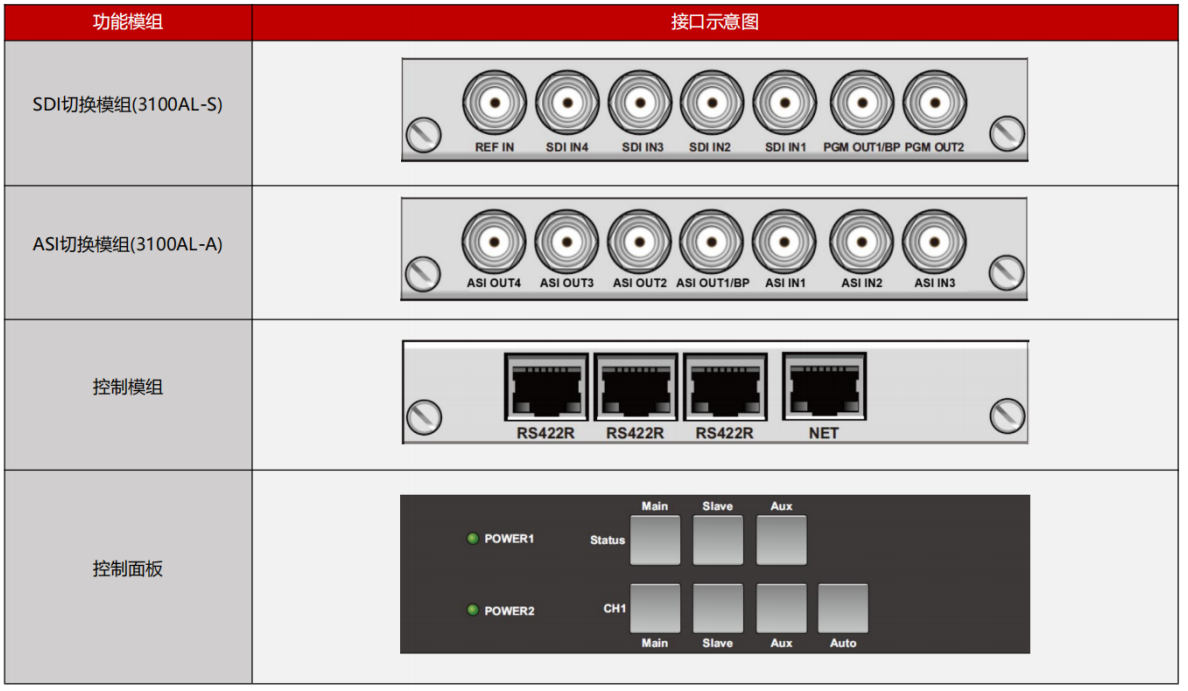

模组型号及功能接口
07
10
2025

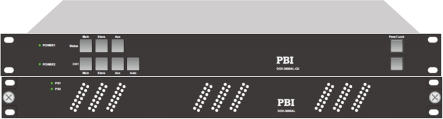

PBI DCH-3100AL 专业级SDI/ASI应急切换器
来源:[深圳市吉兆电子技术有限公司]
联系人：旷先生
手机：13802237285
电话：0755-86196636
传真：0755-86196636
QQ：459619783
Email：gaincom@163.com
地址：广东省深圳市深圳市深圳市南山区桂庙路以北南山大道以东光彩新天地公寓
品牌：PBI
价格：面议
元/台
供应地：广东省深圳市
产品型号：
产品特性
DCH-3100AL-S:
● 支持模拟复合和三电平同步信号
● 支持SD/HD/3G-SDI信号
● 支持净切换，保证切换时，无画面跳动，卡顿等异常状态
● 支持三路信号的黑场、静帧状态检测
DCH-3100AL-A:
● 全面实时的ASI输入码流监测
● 同时检测主、备、辅三路传输流中的码流故障，出现码流故障可根据设
置条件进行切换
● 支持整流切换、单节目替换
● 应急切换时无黑场出现
● 在主路故障恢复后，可自动或手动恢复到主路信号播出
● 支持实时在线网络监控
● 支持实时在线参数设置
● 具有时钟恢复功能
● 外置冗余适配器电源
● 遥控面板POE供电，网线连接，无需单独供电
● 板卡自带LED指示灯，以直观的方式显示出信号状态信息

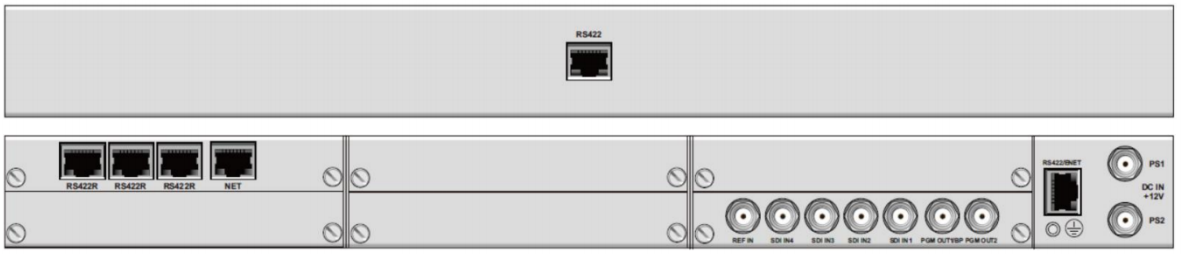

后面板示意图
技术规格
DCH-3100AL-S
SD/HD/3G-SDI信号输入
信号标准
SMPTE 259M-C,292M and 424M
制式
PAL,NTSC, 1080/50i, 59i,60i,720/50p,59p,
60p,1080/23.98p,24p,25p, 30p,50p,60p
接口
4x BNC 75 ohm
均衡
SD:> 400m(Beledn 1694A)
HD:> 150m(Beledn 1694A)
3G:> 100m(Beledn 1694A)
反射损耗
>15 dB,5 MHz to 1.5GHz
>10 dB,1.5 GHz to 3.0 GHz
SD/HD/3G-SDI信号输出
信号标准
SMPTE 259M-C,292M and 424M
制式
PAL,NTSC, 1080/50i, 59i,60i,720/50p,59p,
60p, 1080/23.98p.24p,25p, 30p,50p,60p
接口
2× BNC75 ohm
信号幅度
800 mVp-v±10%
上升下降时间
SD<1100pS
HD<270ps
3G<135pS
反射损耗
>15dB,5 MHz to 1.5 GHz
>10 dB,1.5 GHz to 3.0GHz
过冲
<10%
SD/HD<0.2UI
抖动
3G<0.3UI
同步信号输入
标准
PAL, NTSC. or Tri-level sync
接口
1×BNC75 ohm
DCH-3100AL-A
ASI信号输入
接口
3×BNC75 ohm
均衡
400m(Beledn 1694A)
反射损耗
>15 dB,5 MHz to 1.5 GHz
ASI信号输出
接口
4×BNC75 ohm
信号幅度
800 mVp-v±10%
反射损耗
>15dB,5 MHz to 1.5 GHz
过冲
<10%
抖动
<0.2UI
