D4304D 四合一复用加扰QAM调制器是新研发的具备高集成、高性能、高性价比的复用、加扰、QAM调制一体机。该设备可提供6路ASI输入，6路ASI+2路IP，2路ASI+2路IP，2路ASI+4路IP，经过4路复用、4路加扰、4路QAM调制后输出4个射频信号，以及支持4个IP输出。该设备具有高集成度、高性能、低成本的特点，非常适合新一代有线电视播出系统。
主要特性
●支持6路ASI输入，6路ASI+2路IP，2路ASI+2路IP，2路ASI+4路IP
●完全符合DVB-C (EN300 429)和ITU-T J.83A/B/C标准
●完全支持DVB通用加扰系统描述ETR289，同密标准ETSI 101 197和ETSI 103 197
●支持4路复用、4路加扰和4路QAM调制
●同时支持4个同密CA
●支持4路1000M IP输出，UDP协议
●支持USB插入
●符号率范围：5.0Msps~9.0Msps，1ksps步进
●5种调制星座：16QAM，32QAM，64QAM，128QAM，256QAM
●支持PSI/SI编辑和插入
●优异的RF输出性能，MER≥40dB
●支持液晶显示(LCD)和按键操作
技术指标
输入
6路ASI； 6路ASI+2路IP
2路ASI+2路IP；2路ASI+4路IP
复用
输出通道
4 RF输出
PID重映射
128(每通道)，手动或自动
自动生成PSI/SI表
加扰
最大同密CA数
4
标准
ETSI 101 197、ETSI 103 197
连接类型
本地/远程连接
调制
QAM通道
4
标准
EN300 429、ITU-T J.83A/B/C
符号率
5.0Msps~9.0Msps，1ksps步进
星座
16QAM、32QAM、64QAM、128QAM、256QAM
FEC
RS(204，188)
IP输出
4路1000Mbps IP输出，RJ45 UDP协议
RF输出
输出通道
4路RF射频信号输出，F头，75Ω阻抗
频率范围
30~1000MHz，1kHz步进
输出电平
-20dBm~0dBm(每个QAM载波), 0.1dBm步进
MER
≥40db
ACLR
-55dBC
系统
支持液晶显示(LCD)，按键操作，Web网络管理
中文/英文操作界面
支持网络升级
通用
尺寸
482mm×285mm×44mm
重量
3.5kg
温度范围
-20~55℃(工作)；-40~80℃(存储)
电源需求
AC100V±10% 50/60Hz或AC 220V±10% 50/60HZ
功耗
<25W
● 支持web网络管理
06
26
2025

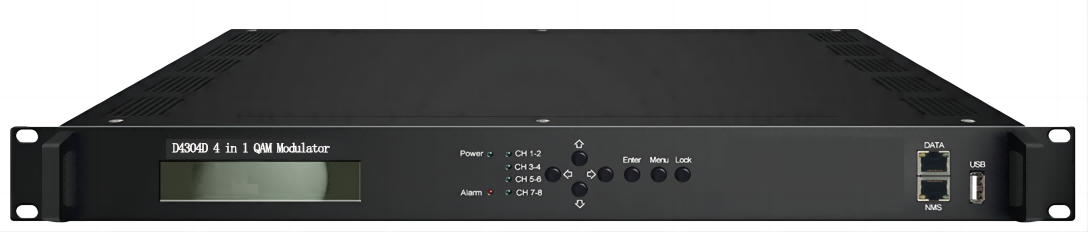

GAINCOM D4304D 四合一复用加扰QAM调制器
来源:[深圳市吉兆电子技术有限公司]
联系人：旷先生
手机：13802237285
电话：0755-86196636
传真：0755-86196636
QQ：459619783
Email：gaincom@163.com
地址：广东省深圳市深圳市深圳市南山区桂庙路以北南山大道以东光彩新天地公寓
品牌：GAINCOM
价格：面议
元/台
供应地：广东省深圳市
产品型号：D4304D
