ATEM 4 M/E Constellation 4K

视频输入接口总数

40

视频输出接口总数

28

辅助输出接口总数

24

SDI速率

1.5G、3G、6G、12G。

音频输入接口总数

2 x 平衡1/4英寸接口。

1 x 32立体声通道BNC MADI输入，

1 x 5针XLR对讲。

音频输出接口总数

2 x 平衡1/4英寸接口。

2 x 32立体声通道BNC MADI输出，

1 x 5针XLR对讲。

时间码接口

无

同步输入

三电平或黑场。

视频输入再同步

40路输入均配备

帧率和格式转换器

40路输入均配备

SDI视频输入

40 x 10bit 720p、1080i、1080p、2160p。

SDI音频输入

所有SDI输入均设有2通道嵌入式音频。

额外音频输入

1 x 5针XLR对讲。

SDI视频输出

28 x 10bit 720p、1080i、1080p、2160p。

SDI音频输出

所有SDI输出上都嵌入2个音频通道。

额外音频输出

1 x 5针XLR对讲。

SDI节目输出

从24路SDI输出中任选。

下变换SDI节目输出

1

SDI预监输出

从24路SDI输出中任选。

SDI多画面分割输出

4

HDMI多画面分割输出

无

网络摄像头输出

1 x USB-C，支持720p或1080p，PGM帧率。

远程

RJ12支持RS-422。

控制面板接口

以太网支持10/100/1000 BaseT。控制面板和切换台主机可通过网络直接连接。

内部时间码发生器

支持

对讲

RJ45可连接第三方对讲系统。

Tally输出

可通过以太网接口连接Blackmagic Design的GPI and Tally Interface添加。（需另购）。

计算机接口

1 x USB-C端口。

SD视频格式

无

HD视频格式

720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60.

Ultra HD视频格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60.

SDI规范

SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M A级和B级、SMPTE 2081?1、SMPTE 2081?10、SMPTE 2082?1和SMPTE 2082?10、SMPTE 2082?12.

视频采样

4:2:2

色彩精度

10bit。

色彩空间

REC 709，REC 2020。

SDI自动切换

可在1.5G-SDI、A级和B级3G-SDI、6G-SDI和12G-SDI之间自动检测。

上游键控

16

下游键控

4

高级色键

16

SuperSource

2

对讲支持

支持

混音消除支持

支持

线性/亮度键控

21

转场键控（Stinger/DVE）

4个Stinger，4个DVE

叠加层总数

28

图形发生器

21

彩底发生器

2

DVEs

4

控制面板

前面板紧急切换，也可使用软件控制面板或选购硬件面板。

可指派窗口

64

Tally

红色表示节目，绿色表示预监。

窗口源标签

支持

多画面分割监看

4 x 16多画面分割布局选项，最多可实现64个分割画面。

多画面分割视频格式

可选HD或Ultra HD

媒体播放器

4

通道

每个媒体播放器都有填充和键通道。

媒体池静帧容量

64

媒体池片段容量

4

媒体播放器可存放的720 HD片段长度

3200帧

媒体播放器可存放的1080 HD片段长度

1600帧

媒体播放器可存放的Ultra HD片段长度

400帧

媒体池静帧格式

PNG、TGA、BMP、GIF、JPEG和TIFF。

媒体池视频文件格式

TGA序列

媒体池音频文件格式

WAV、MP3和AIFF。

界面

监视器分辨率至少要求为1366 x 768像素。

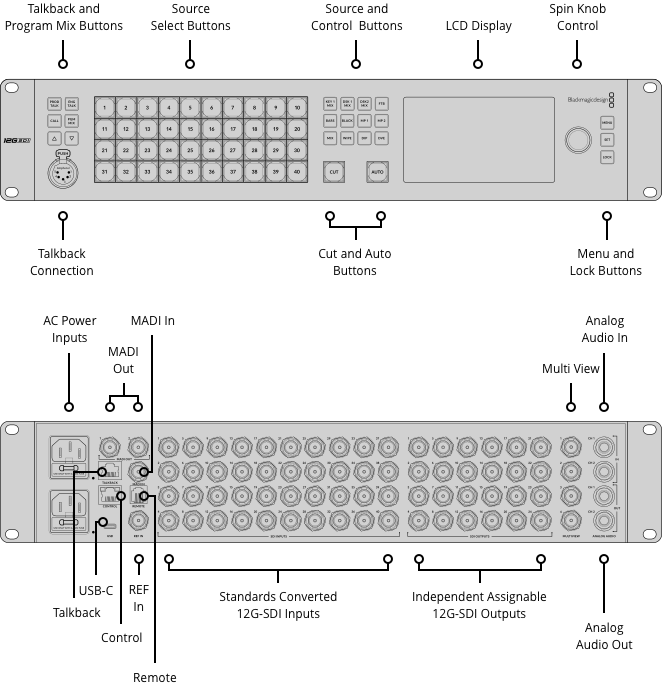

前面板

内置HD LCD视频监视器，设有42个LED按钮可进行设置和紧急切换所用，8个源信号按钮、4个转场按钮、6个对讲选择和混合按钮、菜单控制旋钮和设置按钮、前面板锁定按钮。

处理延迟

TBA

调音台

156通道调音台。

可选On/Off/音频跟随视频（AFV）。

电平和峰值音频表。

主增益控制。

6频段参量均衡器、动态处理包括扩展器、门限器、压缩器和限制器。

下变换

TBA

附赠控制面板

附赠ATEM Software Control软件控制面板，支持Mac 12.0 Monterey、Mac 13.0 Ventura或更高版本，以及WINOOWs 10和11操作系统。

软件更新

使用USB-C接口直接连接到Mac OS或WINOOWs计算机。自带ATEM Setup Utility。

配置

通过ATEM Software Control Panel配置。ATEM切换台主机IP地址除外，该设置需要通过USB-C连接切换台主机后使用ATEM Setup Utility软件设置。

Mac 13.0 Ventura
Mac 14.0 Sonoma或更高版本。

WINOOWs 10和11。

电源供应

2个内部电源，100 - 240 AC 50/60Hz

功耗

255 W

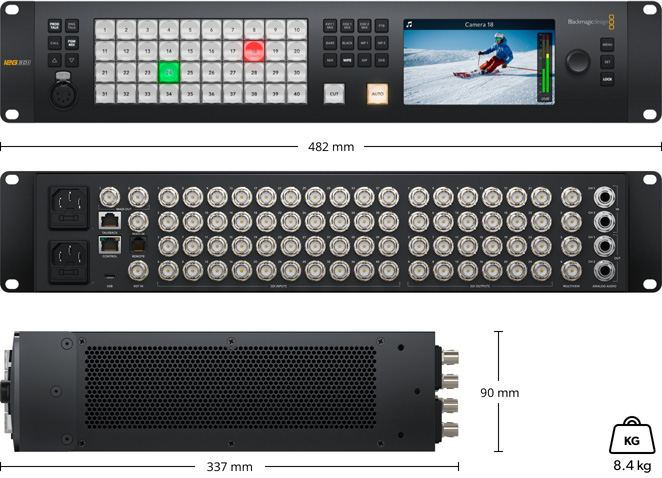

物理安装

2RU高

操作温度

0°到40° C（32°到104° F）

存储温度

-20°到60° C（-4°到140° F）

相对湿度

0%到90%不结露

ATEM 4 M/E Constellation 4K

欢迎卡内含QR码，可用于软件下载。

12个月有限制造商保修。
