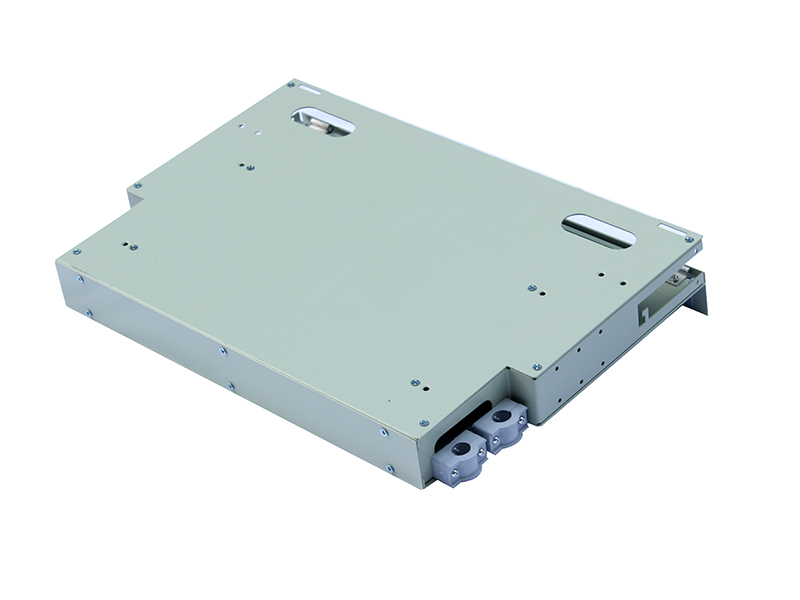

此产品尺寸：50*483*290

特点 :
◇全模块化设计，全正面化操作
◇集熔接与配线于一体，最大限度的高密度化
◇可安装于19寸标准机架上
◇适用于带状和非带状光缆

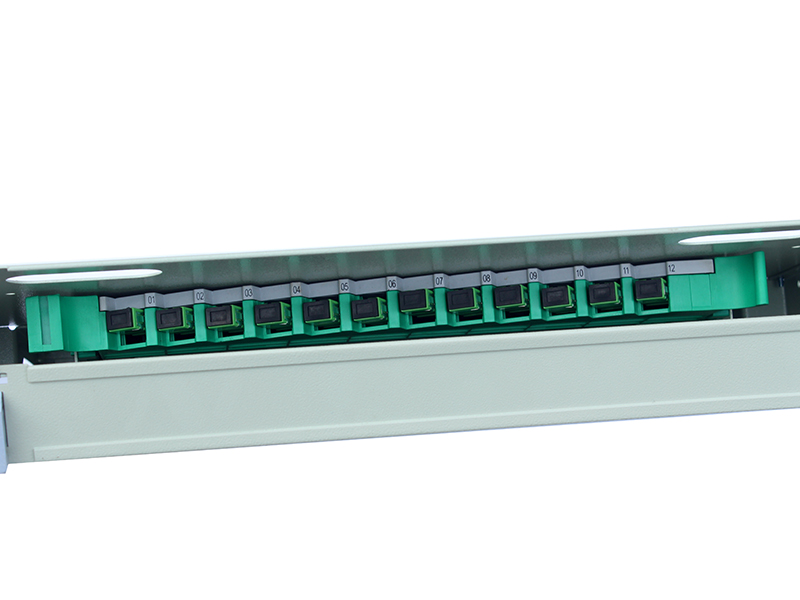

◇可卡接式安装FC、SC、ST和LC等多种适配器
◇适配器与设备在30°卡接式安装，既保证了跳线的弯曲曲率半径，又可避免激光灼伤人眼

◇操作方便，保护完善◆使用条件

*工作温度：-10°C~+40°C

*贮存温度：-25°C~+55°C

*相对湿度：≤85%（+30°C）

*大气压力：70Kpa~106Kpa

◆光电性能

*标称工作波长：850nm、1310nm、1550nm

*插入损耗：≤0.5dB

*回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB

*抗电强度：≥3KV(DC)/1min不击穿、无飞弧；

*绝缘电阻：≥1000MΩ/500V(DC)

*寿命：≥1000次

*收容盘光纤弯曲半径：≥40mm]

◆机械性能

*塑料件燃烧性能符合GB51697-85的规定。

*光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm

*光缆进入机箱，曲率半径大于光缆直径的15倍

*壳体采用厚度1.0mm冷扎板制成,环氧静电喷塑，外形美观，使用方便

◆功能

*具有光缆固定和保护功能

*具有光缆终接功能

*调线功能

*光缆纤芯和尾纤的保护功能

◆应用范围

*适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小配线系统

◇光缆和尾纤均具有2m以上的盘储空间

性能指标:

◇环境温度：－40℃～＋60℃
◇大气压力：70Kpa～106Kpa
◇相对湿度：≤95%（＋40℃时）
◇光纤连接器插入损耗：≤0.3dB
◇光纤连接器回波损耗PC型：≥40dB；UPC型：≥50dB；APC型：≥60dB
◇光纤连接器插拔耐久性寿命大于1000次
