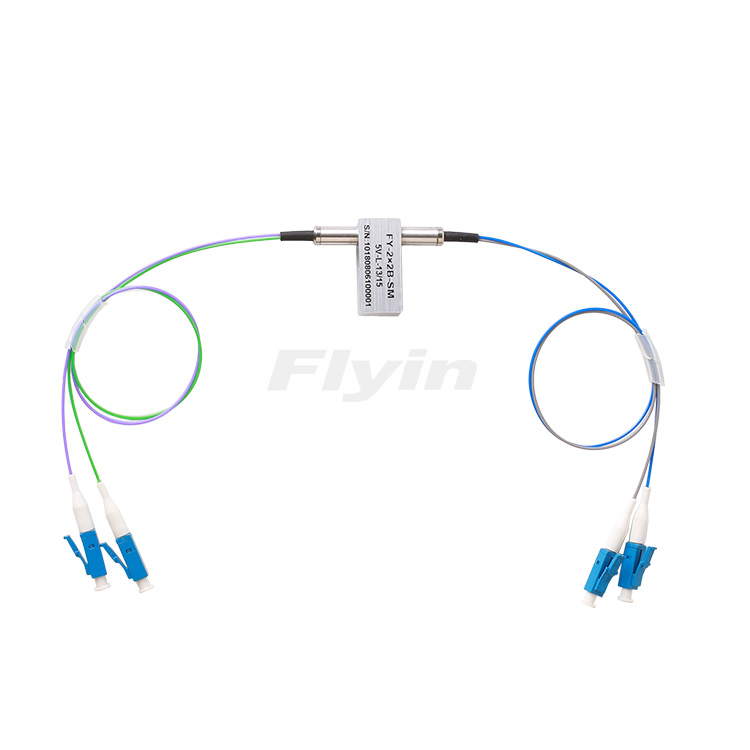

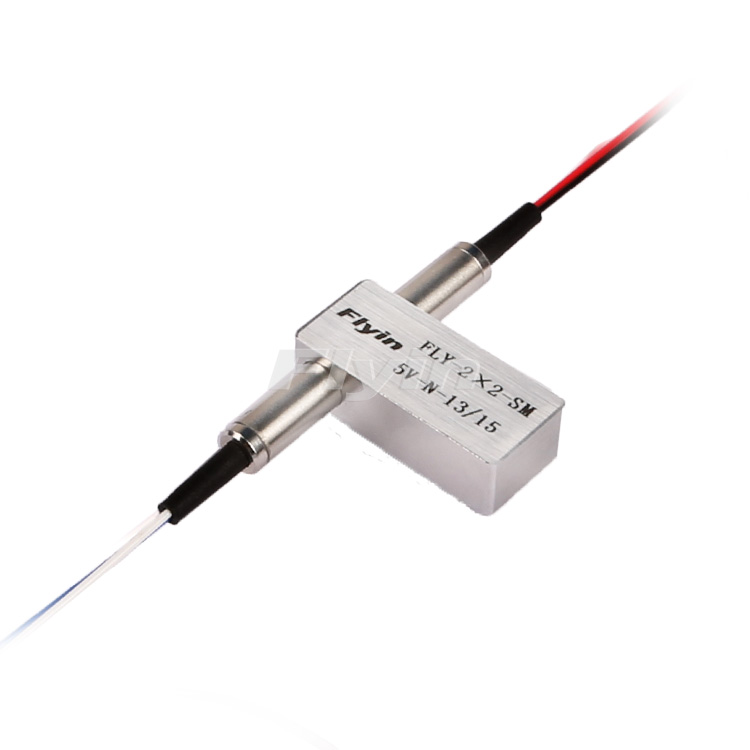

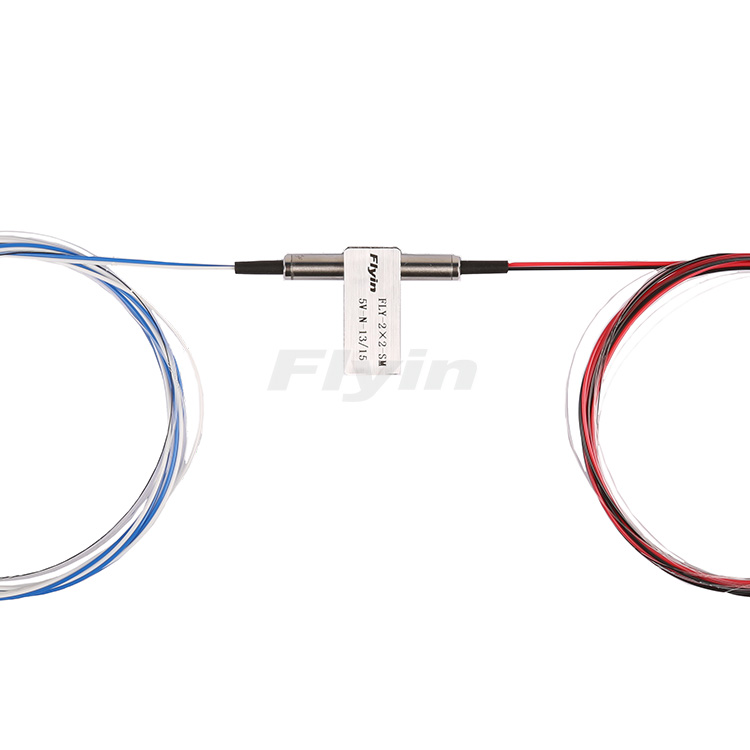

深圳飞宇推出的2×2B机械式光开关性能处于业界领先水平，具有插损低、体积小等优点，是用于动态配置分插复用器OADM、交叉连接器OXC、系统监测与保护的理想器件，通过光路切换，实现光路交叉链接切换，纤小的封装更易于集成进高密度的光通信系统中，有锁定及非锁定两种控制类型。
产品特点：
产品应用：
城域网
实验室研发
系统监测
动态配置分插复用
传输和接收保护
包装尺寸
低插入损耗
低信道干扰
波长范围宽
锁定及非锁定两种控制类型
高稳定性和可靠性
网络测试系统
型号 FY-2×2T
插入损耗（dB） Type:0.8 Max:1.2 Type:0.6 Max:0.8
工作波长（nm） 850 1260~1650
测试波长 850 1310/1490/1550/1625/1650
串扰（dB） MM≥45 SM≥55
回波损耗（dB） MM≥30 SM≥50
偏振相关损耗（dB） ≤0.05
波长相关损耗（dB） ≤0.25
温度相关损耗（dB） ≤0.25
重复性（dB） ≤±0.02
工作电压（V） 3.0 or 5.0
使用寿命（time） ≥10^7
切换时间（ms） ≤8
传输光功率（mW） ≤500
工作温度(℃) -20~+70
储存温度(℃) -40~+85
尺寸（mm） (L)27.0×(W)12.6×(H)8.0(±0.2mm)定制可用
以上参数不包含连接头
引脚定义
类型 引脚 电驱动 监测状态
2×2B Optical Path 1 5 2×2B Optical Path 1 5 2×2B Optical Path
锁定 P1-P4,P2-P3 V+ GND latching P1-P4,P2-P3 V+ GND latching P1-P4,P2-P3
P1-P3 -- --
P1-P3 -- --
P1-P3
非锁定 P1-P4,P2-P3 V+ -- -- GND Open Close Close Open
P1-P3 -- -- -- -- Close Open Open Close
光路
规格 电压 电流 电阻
5V锁定 4.5~5.5 36~44mA 125Ω
5V非锁定 4.5~5.5 26~32mA 175Ω
3V锁定 2.7~3.3 54~66mA 50Ω
3V非锁定 2.7~3.3 39~47mA 70Ω
