矿用MCPTJ-3.3KV采煤机电缆

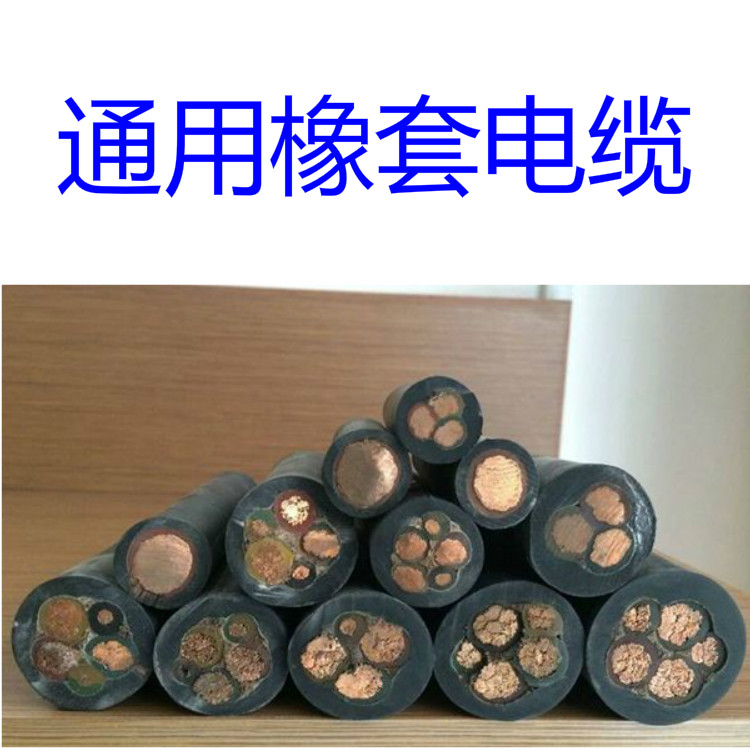

橡套电缆广泛使用于各种电器设备，例如日用电器，电动机械，电工装置和器具的移动式电源线。同时可在室内或户外环境条件下使用。根据电缆所受的机械外力，在产品结构上分为轻型、中型和重型三类。在截面上也有适当的衔接。

当截面为150平方毫米时，算得载流量为300安
当截面为70平方毫米时，算得载流量为175安
从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。
比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安
而35则相反，按口诀算为105安，但查表为117安。不过这对使用的影响并不大。
当然，若能“胸中有数”，在选择导线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。
同样，2.5平方毫米的导线位置在五倍的始端，实际便不止五倍（*可达到20安以上），
不过为了减少导线内的电能损耗，通常电流都不用到这么大，手册中一般只标12安。
（2） 后面三句口诀便是对条件改变的处理。
“穿管、温度，八、九折”是指：若是穿管敷设（包括槽板等敷设、即导线加有保护套层，不明露的），计算后，再打八折
若环境温度超过25℃，计算后再打九折，若既穿管敷设，温度又超过25℃，则打八折后再打九折，或简单按一次打七折计算。
关于环境温度，按规定是指夏天*热月的平均*高温度。实际上，温度是变动的，一般情况下，它影响导线载流并不很大。
因此，只对某些温车间或较热地区超过25℃较多时，才考虑打折扣。
例如对铝心绝缘线在不同条件下载流量的计算：
当截面为10平方毫米穿管时，
则载流量为10×5×0.8═40安
若为高温，则载流量为10×5×0.9═45安
若是穿管又高温，则载流量为10×5×0.7═35安。
（3） 对于裸铝线的载流量，口诀指出“裸线加一半”即计算后再加一半。
这是指同样截面裸铝线与铝芯绝缘线比较，载流量可加大一半。
例如对裸铝线载流量的计算：
当截面为16平方毫米时，则载流量为16×4×1.5═96安，
若在高温下，则载流量为16×4×1.5×0.9=86.4安。
断线谐振在严重情况下,高频与基频谐振叠加，能使过压幅值达到相电压[P]的2.5倍,可能导致系统中性点位移，绕组及导线出现过压,严重时可使绝缘闪络，避雷器爆炸,电气设备损坏.在某些情况下，负载变压器相序可能反转,还可能将过电压传递到变压器的低压侧，造成危害.
防止断线谐振过压的措施
防止断线谐振过压的主要措施有:
(1)不采用熔断器,避免非全相运行.
(2)加强线路的巡视和检修，预防断线的发生
A．挤包：橡胶、塑料、铅、铝等材料。
B．纵包：橡皮、皱纹铝带材料。
C．绕包：带状的纸带、云母带、无碱玻璃纤维带、无纺布、塑料带等，线状的棉纱、丝等纤维材料。
D．浸涂：绝缘漆、沥青等
三、塑料电线电缆制造的基本工艺流程
1．铜、铝单丝拉制
电线电缆常用的铜、铝杆材，在常温下，利用拉丝机通过一道或数道拉伸模具的模孔，使其截面减小、长度增加、强度提高。拉丝是各电线电缆公司的首道工序，拉丝的主要工艺参数是配模技术。
2．单丝退火
铜、铝单丝在加热到一定的温度下，以再结晶的方式来提高单丝的韧性、降低单丝的强度，以符合电线电缆对导电线芯的要求。退火工序关键是杜绝铜丝的氧化.
三：屏蔽层
采用半导电橡皮做屏蔽层，应使其过渡电阻达到标准要求，以保证继电保护系统在事故状态下可靠动作。
四：垫芯
1，  垫芯要充分起到在电缆收到冲砸、挤压时的缓冲作用，又不能过大使外径过大。要求设计合理填满绝缘芯线间的空隙。

3,矿用采煤机橡套软电缆（MC-0.38/0.66）
4,矿用采煤机屏蔽橡套软电缆（MCP-0.38/0.66,0.66/1.14）
5,采煤机金属屏蔽橡套软电缆（MCPT-1.9/3.3）
6,采煤机金属屏蔽监视型橡套软电缆（MCPTJ-1.9/3.3）

6kv矿用橡套软电缆－高压矿用电缆 矿用电缆简介矿用产品安全标志中心颁发矿用产品安全标志证书。矿用电缆分类 包括mc电缆，mcp电缆，mz电缆，mzp电缆，myq电缆，my电缆，mcptj电缆，myptj电缆，mvv电缆，mkvv电缆，myjv电缆，mkyjv电缆，mhyv电缆，ugf电缆，高压矿用电缆，10kv橡套电缆，6kv矿用电缆，矿用移动电缆，矿用阻燃电缆，mcpt电缆，矿用橡套电缆 MYP矿用电缆使用范围 MY-0.66/1.14煤矿用移动橡套软电缆，用于各种井下移动采煤设备的电源连接。 MYP矿用电缆生产标准 MY-0.66/1.14电缆生产标准号为MY818.5-2009. MYP矿用电缆规格 动力线芯绝缘屏蔽采用半导电挤包层或半导电带包层。单芯电缆截面积从4平方毫米到400平方毫米。三芯连地电缆截面积从4平方毫米到150平方毫米。 MYP矿用电缆工作条件 额定电压（U0/U）O 0.66/1.14.电缆小弯曲半径为电缆直径的6倍。 电缆的地线芯应良好接地。一、矿用电缆的命名由八部分组成：*部分为系列代号M，即煤字的拼音*个字头；第二部分为使用特性代号，反映矿用电缆所使用的场合。字母含义如下：C，采煤机用；D，低温环境用；M，帽灯用；Y，采煤设备（移动）用；Z，电钻用。第三部分为结构特征代号，表示矿用电缆的结构特征。字母含义如下：B，编织加强；J，带监视线芯；P，非金属屏蔽；PT，金属屏蔽；Q，轻型；R，绕包加强。矿用橡套电缆结构特点：
一：导电线芯。柔软性要求以电钻电缆，采掘机电缆为zui高；导线结构采取如下措施：
1，  采用较软的细直径铜单线、以小节距束合、复绞。整根电缆的弯曲扭转性还受到绝缘、护套结构的影响，因此不能认为单丝越细，节距越小越好。
2，  采用同向束绞和复绞可提高柔软性。
3，  为了便于导线在绝缘层中的相对滑动和便于安装维修。电钻电缆和小截面的采掘机电缆导线单丝应镀锡，大截面采掘机电缆在导线外还用包纸带隔离绝缘。
二：绝缘层   要求有足够的电绝缘性能
1，  采用含胶量不低于百分之35的橡皮
2，  绝缘厚度比通用橡套电缆要厚
3，  采用电性好的橡皮，并采用好的挤橡工艺(如挤橡硫化连续生产线)
三：屏蔽层
采用半导电橡皮做屏蔽层，应使其过渡电阻达到标准要求，以保证继电保护系统在事故状态下可靠动作。
四：垫芯
1，  垫芯要充分起到在电缆收到冲砸、挤压时的缓冲作用，又不能过大使外径过大。要求设计合理填满绝缘芯线间的空隙。
