OPPC光缆结构性能表

光缆型号规格:   OPPC-24B1-185/40

配合导线型号:

LGJ-185/40

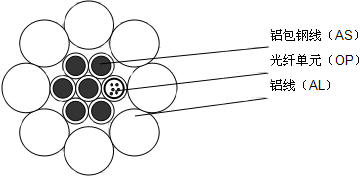

光缆结构图：

结构参数

材 料

根数

材 料

根数

原材料直径

光纤

G.652

24

中 心

20.3%AS线

1

线直径

2.40

mm

第1层

20.3%AS线

5

线直径

2.40

mm

不锈钢管

1

光纤芯数

24

管直径

2.40

mm

第2层

AL线

10

线直径

3.00

mm

第3层

AL线

16

线直径

3.00

mm

技术参数

参照 IEC、IEEE、DL/T 832-2003、GB/T 7424.4-2003 标准

绞合：中心线与各层之间填充防蚀油膏

最外层绞合方向为“右”向（Z-stranding）

光缆直径：

19.20mm

光缆重量：

695kg/km

承载截面积

210.9 mm2

AS面积

27.1mm2

AL面积

183.8mm2

标称抗张强度（RTS）

65.8   kN

杨氏模量（E-Modulus)

69.6   kN/mm2

热膨胀系数

20.0   ×10-6/℃

极限允许工作应力 (MAT) ( 40% RTS)

124.8  N/mm2

每日应力（EDS) (18%~25% RTS)

56.1~78  N/mm2

极限特殊应力 (70% RTS)

218.4  N/mm2

直流电阻

0.150  Ω/km

参考载流量

373 A

短路电流容量  I2t

385.9  kA2S

最小弯曲半径：

施工：320    mm

运行：240    mm

温度范围

注：

安装温度

-10℃ ~ +50   ℃

运输和运行温度

-40℃ ~ +80   ℃

所有尺寸和数据均为标称值
