ADSS电力光缆悬垂线夹是将ADSS光缆悬挂在输电线路杆、塔上。 主要用于光缆与直线杆塔或转角小于25°杆塔的联接，每杆塔一套。

ADSS电力光缆悬垂线夹是将ADSS光缆悬挂在输电线路杆、塔上。

主要用于光缆与直线杆塔或转角小于25°杆塔的联接，每杆塔一套。

握着力10%-20%RTS（RTS为光缆的极限抗拉强度），适用档距大于200m 。

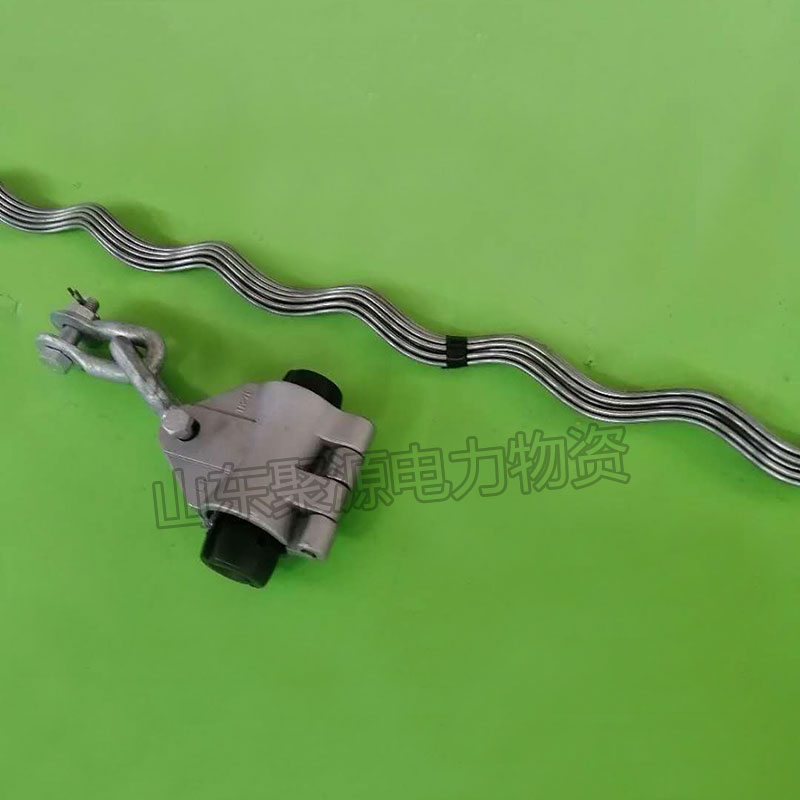

线夹包括：

内层预绞丝护线条、外层预绞丝、悬垂组件一套（一套悬垂套壳、一套橡胶垫片和一套螺栓螺母垫圈等组成） 、直角挂环和U型挂环一套。

产品结构：
1. 内层预绞丝护线条：由特定的铝合金线材制成，直接缠在光缆的外层。
2. 外层预绞丝：由特定的铝合金线材制成。
3. 悬垂组件：由橡胶垫片、铝套壳、螺栓、垫圈、螺母、防松插销组成。
橡胶垫片由优质橡胶及中心加强件组成，具有较高的强度和弹性，较小的压缩变形；铝套壳由耐腐蚀铝合金压力铸造而成；螺栓、螺母、垫圈、防松插销为镀锌标准件。
4. U型挂环：热镀锌钢U型挂环，U-5，破坏载荷为50KN；U-7，破坏载荷为70KN。

5. ZH型挂环：热镀锌钢ZH型挂板，ZH-5，破坏载荷为50KN；ZH-7，破坏载荷为70KN。

  产品用途：

起支撑作用，将全介质自承式光缆（ADSS光缆）悬挂于直线杆塔或转角≤25°的杆塔上。

  产品特点：

1、悬垂线夹与ADSS光缆有较大的接触面积，应力分布均匀，无应力集中点，同时增强了挂点位置光缆的刚度，起到更好的保护作用。
2、有较好的动态应力承受能力，可提供足够的握力以保护ADSS光缆在不平衡负载的条件下安全运行。
3、该结构配以柔性橡胶夹块，增强了自阻尼，使磨损减少。

4、端部磨圆处理，提高了线夹的机械性能及防腐性能，大大延长了使用寿命。

  订货需知：

1.根据ADSS光缆的运行档距、外径、极限抗拉强度等参数选择合适的悬垂线夹。
2.数量配置：1套/直线杆塔或转角＜25°的转角杆塔。

3.根据杆塔上的挂点选择合适的联结金具。
