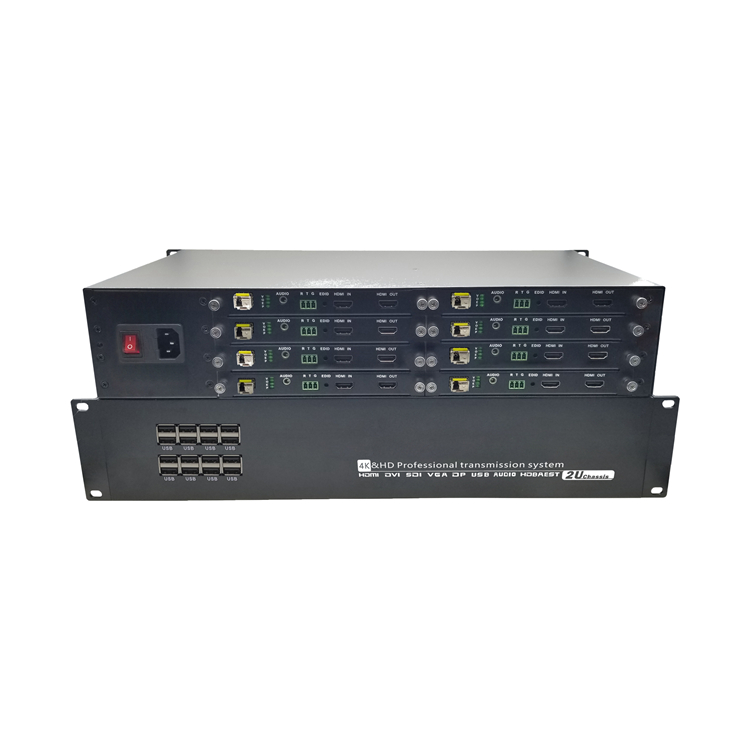

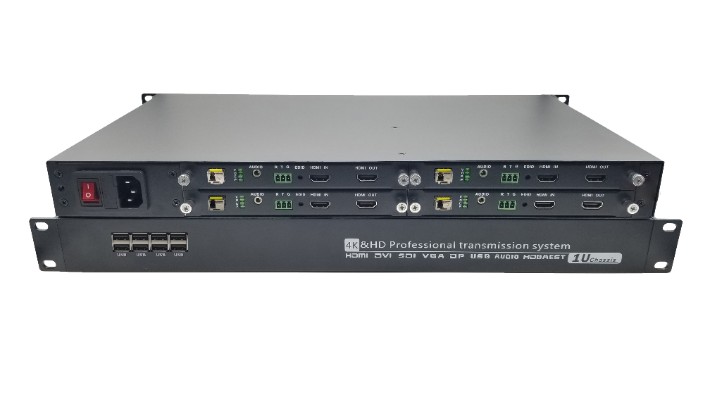

产品图片

产品简介

深圳市小鱼视频科技有限公司HDMI光端机（HDMI光纤收发器，HDMI延长器，HDMI视频光端机）通过光纤长距离地传输高清视频信号，同时支持串口数据传输和外接独立音频等功能，能够适应多种复杂的应用环境。该设备采用的视频处理芯片，拥有的图像处理和传输能力，使信号传输更加流畅和稳定，是一种可靠、高性能、高效的HDMI信号延长方式。同时设备还兼具网管功能，可以在手机APP以及PC端实时监控各路信号运行状态，并提供运行状态异常提示,为提供异常排除提供了极大的方便。

广泛运用于展览展示，轨道交通，广播电视，视频会议,医疗示教，教育录播，安防监控等对视频高要求行业。

产品特性

l 传输距离标配20KM，长可达80公里；支持多路数波分复用

l 支持发射端和接收端HDMI视频本地环出

l 支持EDID学习

l 分辨率高可达到1920*1200@60Hz，向下兼容；兼容I格式

l 支持一路独立正向模拟立体声音频信号传输；

l 支持串口数据正向向传输，自适应波特率；

l 内置ESD静电保护电路，能有效防止静电损；

l 支持网络管理，实时监控每一路的运行状态，并支持异常提醒，可紧急控制其中1路电源开关

l 支持系统自检，根据LED灯指示是前端和后端出现故障，有正对性排查

l 支持监控机柜温度以及电源电压状态

l 机架可选冗余电源，电源支持网络管理

l 支持读取设备软件版本号

l 设备支持插卡，机箱规格：标准英制机箱1U（4路）/4U（8路 16路）

    技术参数

视频

支持协议： HDMI

像素带宽： 300MHz，全数字

接口带宽： 总带宽6.75Gbps

输入输出电平： 1VP-P

支持数码位宽： 10Bit

支持分辨率： VESA标准分辨率；YUV格式分辨率

接口： HDMI接口

阻抗： 100Ω

建议HDMI线缆大输入/输出距离： 小于5M，在1920X1080@60Hz以上分辨率时，使用带均衡的线缆时可以至30M

音频

音频模式： 支持音频加解嵌

接口： 3.5mm立体声音频插座

信号类型： 正向立体声

RS232

接口： 凤凰端子

信号方向： 正向传输（可选双向传输）

波特率： 自适应，高115200bps

光纤

光纤接口： 单路：LC 接口   机架式：（LC/FC/ST/SC）可选

光纤类型： 单模/多模

波长： 单模 1310nm/

接口带宽： 2.97Gbps

建议大传输距离： 在1920X1080@60时，单模光纤：10km

其他

电源： 单路：DC12V/1A  （宽电压9V~24V)机架式：220V

大功耗： 单路：MAX 8W

工作温度： -20℃ ~ +70℃

湿度： 5% ~ 90%

存储温度： -40℃~85℃

工作时间： 7*24小时
